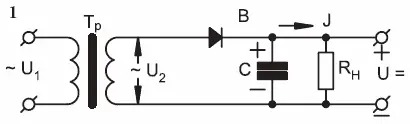

ВЫПРЯМИ́ТЕЛЬ ЭЛЕКТРИ́ЧЕСКИЙ, устройство для преобразования переменного электрического тока в постоянный. Большинство мощных источников электрической энергии (напр., электрические генераторы на электростанциях) вырабатывают переменный ток. Однако многие электрические устройства на городском и железнодорожном транспорте, в химической промышленности, в цветной металлургии, в быту и т. д. работают на постоянном токе различного напряжения. В простейшем случае переменный ток выпрямляется электрическим вентилем , пропускающим ток (напр., синусоидальный) только в одном направлении. В однофазных электрических цепях используют однополупериодные, двухполупериодные с нулевым выводом и мостовые схемы электрических выпрямителей. На рис. 1 приведена схема однополупериодного выпрямителя однофазного тока. Напряжение U₁, обычно синусоидальное, от источника переменного тока через трансформатор Т р подаётся на вентиль В. Ток J в нагрузке R н течёт только при положительной полярности подводимого напряжения, т. е. при открытом состоянии вентиля В. Конденсатор С заряжается положительными полуволнами пульсирующего тока, а в паузах, соответствующих по времени отрицательным полуволнам, разряжается на нагрузку. Таким образом, пульсирующий ток сглаживается, усредняется.

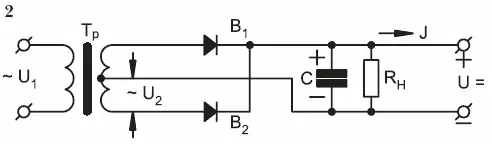

В схеме двухполупериодного выпрямителя (рис. 2) применяют трансформатор со средней точкой во вторичной обмотке. Благодаря такому соединению обмотки с вентилями выпрямленный ток формируется из обеих полуволн тока. Частота пульсаций выпрямленного тока при этом возрастает в 2 раза по сравнению с однополупериодным выпрямителем, что облегчает сглаживание тока.

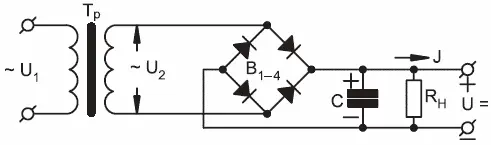

Схема мостового выпрямителя (рис. 3) также двухполупериодная, но вторичная обмотка трансформатора выполнена без средней точки и имеет в 2 раза меньшее количество витков по сравнению со вторичной обмоткой трансформатора. Указанные схемы выпрямителей применяют обычно в системах питания устройств, у которых потребляемая мощность не превышает нескольких киловатт (бытовые электронные приборы, некоторые устройства автоматики и телемеханики и др.), и лишь в отдельных случаях для питания мощных (до 1000 кВт) устройств (напр., двигателей электровозов).

1)

2)

3)

Схемы выпрямителей однофазного тока:

1 – однополупериодная; 2 – двухполупериодная; 3 – мостовая

ВЫСÓКАЯ ПЕЧÁТЬ, способ получения полиграфического изображения на бумаге (или ином материале) с использованием печатных форм , на которых печатающие элементы выступают над пробельными (непечатающими) элементами. Текст и иллюстрации готовят раздельно и объединяют обычно при составлении печатной формы, используемой многократно. Иллюстрационные формы изготавливают в цинкографии травлением или гравированием; текстовые – набором. В высокой печати часто приходится использовать дубликаты печатных форм – копии с оригинальных форм, что обусловлено особенностями способа: повышенным давлением при печати, вызывающим быстрый износ печатных элементов при больших тиражах. Высокая печать используется для печатания текстовых изданий (книги, газеты, брошюры и пр.).

1)

2)

3)

Схема получения оттиска при высокой печати:

1 – форма; 2 – форма с краской; 3 – бумага с оттиском краски;

а – печатающие участки; б – непечатающий (углублённый) участок; в – бумага; г – краска

ВЫСОКОВÓЛЬТНЫЙ ВЫКЛЮЧÁТЕЛЬ, выключатель электрический для ручного или дистанционного оперативного включения и отключения устройств высокого напряжения при нормальных режимах и для автоматического выключения этих установок в аварийных режимах при токах перегрузки и токах короткого замыкания. Для гашения электрической дуги, возникающей при размыкании цепи с током, в высоковольтных выключателях используются дугогасительные устройства.

По виду дугогасительного устройства и среде, в которой происходит гашение дуги, различают масляные, элегазовые, воздушные, вакуумные, газогенерирующие и электромагнитные выключатели. В масляных выключателях дуга гасится с помощью потока газа, образующегося в результате разложения трансформаторного масла, в котором расположены контакты выключателя. Масляные выключатели входят в состав распределительных устройств электрических станций и подстанций. В воздушных выключателях дуга гасится сжатым воздухом; воздушные выключатели выпускаются на напряжения до 1150 В. В вакуумных выключателях дуга гасится в высоком вакууме (1–0.1 МПа); используются такие выключатели при частых отключениях нагрузки. В элегазовых выключателях гасящей средой является гексафторид серы – элегаз; рабочее напряжение таких выключателей несколько киловатт. В газогенерирующих выключателях дуга гасится потоком газов, образующихся под воздействием дуги из газогенерирующих материалов (фибры, органического стекла и др.); применяется гл. обр. на напряжения 6—15 кВ при силе тока до 600 А. В электромагнитных выключателях дуга затягивается в камеру (где она остывает и гаснет) мощным магнитным полем, создаваемым отключаемым током, протекающим по обмоткам электромагнитов; применяется на напряжения 3—10 кВ.

ВЫСОКОСКОРОСТНЫ́Е ЖЕЛÉЗНЫЕ ДОРÓГИ, магистрали, по которым поезда движутся со скоростью не ниже 200 км/ч. Вся история развития железнодорожного транспорта связана со стремлением обеспечить максимальные скорости движения, минимальное время нахождения пассажиров и грузов в пути, увеличение пропускной способности дорог. Для высокоскоростного транспорта требуется создание специальной инфраструктуры – искусственных сооружений, рельсового пути, систем управления движением, устройств сигнализации, информации и связи, обеспечивающих необходимую безопасность пассажиров и сохранность грузов. Осуществляется высокоскоростное движение либо колёсным подвижным составом, передвигающимся по традиционному рельсовому пути, либо вагонами, не имеющими непосредственного контакта при движении с путепроводной эстакадой (т. н. левитирующий транспорт). В последнем случае для создания тяги используется специальный линейный электродвигатель в сочетании с магнитным подвесом.
