ГИДРАВЛИ́ЧЕСКИЙ ТАРÁН, водоподъёмное устройство, в котором давление создаётся в результате гидравлического удара – резкого повышения давления в трубопроводе с движущейся жидкостью при внезапном уменьшении скорости потока (напр., при быстром перекрытии трубопровода). Высота подъёма воды может превышать 50 м. Применяют в сельском хозяйстве, строительстве и т. д. Гидравлический таран поднимает воду, используя избыточное давление, возникающее в результате периодических гидравлических ударов. Цикл действия гидравлического тарана начинается с т. н. разгона, когда разблокируется клапан 4 и вода из резервуара начинает сбрасываться, поднимая клапан. Затем его быстро закрывают, чем вызывается гидравлический удар. Резкое повышение давления открывает клапан 5 , и вода поступает в верхний бак 1 , при этом сжатый воздух в напорном колпаке 3 выравнивает подачу воды по трубопроводу. В конце второго периода давление снова уменьшается и клапан 5 закрывается, а клапан 4 открывается, что и обеспечивает повторение цикла в автоматическом режиме.

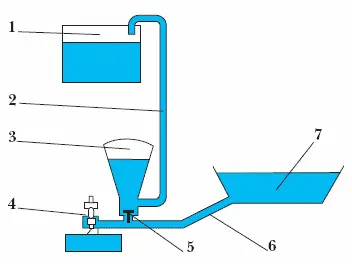

Гидравлический таран:

1 – верхний бак; 2,6 – трубопроводы; 3 – напорный колпак; 4,5 – клапаны; 7 – резервуар

ГИДРАВЛИ́ЧЕСКИЙ УСИЛИ́ТЕЛЬ, устройство для перемещения управляющих органов гидравлических исполнительных механизмов с одновременным усилением мощности управляющего воздействия. Гидравлический усилитель наряду с механическими, пневматическими и электрическими усилителями является одной из разновидностей усилителей – устройств, в которых осуществляется увеличение энергетических параметров сигнала (воздействия) за счёт использования энергии вспомогательного источника. Используются гидравлические усилители с дроссельным и со струйным управлением. Они состоят из управляющего устройства (напр., сопла с заслонками или золотниковой пары) и исполнительного устройства (напр., поршня исполнительного механизма или управляющего золотника). В гидравлическом усилителе рабочая жидкость из напорной магистрали поступает в систему управления через постоянные дроссели к переменным дросселям и рабочим камерам. Входной электрический сигнал через электромеханический преобразователь управляет положением заслонки. При её смещении изменяются соотношения проходных сечений рабочих окон гидравлического усилителя (зазоров между соплами и заслонкой), изменяются давления в рабочих камерах, что вызывает перемещение золотника. Усиление по мощности может быть достигнуто более чем в 100 000 раз. Гидравлические усилители применяют для управления рулями на самолётах, тяжёлых грузовиках, автобусах, промышленных роботах и др.

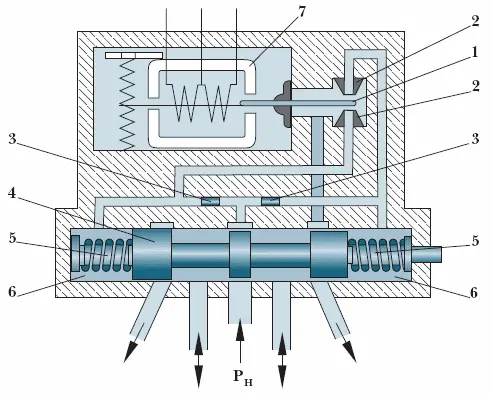

Схема гидравлического усилителя:

1 – управляющая заслонка; 2 – сопла; 3 – постоянные гидравлические дроссели; 4 – золотник гидравлического исполнительного механизма; 5 – центрирующие пружины; 6 – рабочие камеры; 7 – электромеханический преобразователь; РН – давление питания

ГИДРОАГРЕГÁТ, агрегат, состоящий из соединённых одним валом гидравлической турбины и электрического генератора ( гидрогенератора ). Различают горизонтальные осевые и вертикальные гидроагрегаты. К первым относятся прямоточные агрегаты (распространения не получили) и погружённые – капсульные и шахтные гидроагрегаты. У капсульных гидроагрегатов электрический генератор и гидротурбина размещаются внутри металлического кожуха-капсулы. Особое место занимают т. н. обратимые гидроагрегаты, состоящие из обратимой электромашины, которая может работать или как генератор, или как электродвигатель, и обратимой гидромашины (гидротурбины), которая в зависимости от направления вращения может работать как турбина или как насос. Они широко применяются на низконапорных ГЭС (с напором 15–20 м), а также на гидроаккумулирующих и приливных гидростанциях.

Гидроагрегат:

1 – гидравлическая турбина; 2 – гидрогенератор

ГИДРОАККУМУЛИ́РУЮЩАЯ ЭЛЕКТРОСТÁНЦИЯ(ГАЭС), гидроэлектрическая станция, способная накапливать запас воды в верхнем бассейне для дальнейшего его использования (гл. обр. выработки электроэнергии) по мере необходимости. Гидротехнические сооружения ГАЭС состоят, как правило, из двух бассейнов, расположенных в разных уровнях и соединённых трубопроводом. Верхний бассейн ГАЭС может быть искусственным или естественным (напр., озеро), нижним бассейном часто служит водоём, образовавшийся вследствие перекрытия реки плотиной. У нижнего конца трубопровода в здании ГАЭС устанавливают обычно обратимые гидроагрегаты. В режиме накопления они перекачивают воду из нижнего бассейна в верхний; в режиме генерирования электроэнергии они же работают как на обычных ГЭС, преобразуя энергию потока воды, свободно перетекающей из верхнего водоёма в нижний, в электрическую энергию. Время пуска и смены режимов работы гидроагрегатов составляет несколько минут, что предопределяет высокую эксплуатационную манёвренность ГАЭС. Способность ГАЭС потреблять избыточную электроэнергию в ночные часы и отдавать её в энергосистему в часы наибольшего потребления делает их действенным средством для выравнивания электроэнергетического потенциала энергосистемы, основу которой составляют крупные паротурбинные и атомные электростанции. Средний кпд ГАЭС с учётом потерь в электрических сетях составляет 66 %. Наиболее экономичны мощные ГАЭС с напором воды в несколько сотен метров, сооружённые на скальных основаниях вблизи центров потребления электроэнергии. Крупные ГАЭС построены за рубежом: Том-Сок (США) мощностью 350 МВт, напор 253 м (введена в 1963 г.); Вианден (Люксембург) – 900 МВт, напор 280 м (1964); Хоэнварте-II (Германия) – 320 МВт, напор 305 м (1965); Круахан (Великобритания) – 400 МВт, напор 440 м (1966) и др. Первая ГАЭС на территории бывшего СССР мощностью 225 МВт была сооружена под Киевом в 1972 г.; под Москвой построена Загорская ГАЭС мощностью 1600 МВт.

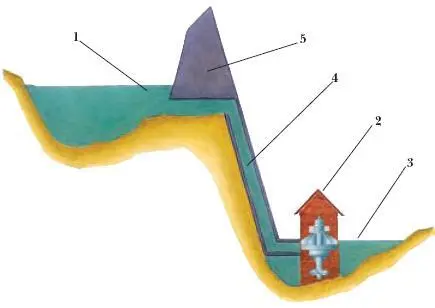

Схема гидроаккумулирующей электростанции:

1 – верхний аккумулирующий бассейн; 2 – здание электростанции; 3 – река; 4 – водовод; 5 – плотина

ГИДРОАЭРОДРÓМ, водный аэродром, часть водной поверхности у берега моря, озера, реки или водохранилища, предназначенная для взлёта и посадки гидросамолётов . На берегу располагаются аэровокзал, ангары, пункт управления полётами, причалы, пирсы, склады и пр. Водные аэродромы, как и обычные наземные, оборудованы радиолокационными станциями и другими радиотехническими устройствами, помогающими пилотам лучше ориентироваться при взлёте и посадке в условиях плохой видимости. Граница акватории гидроаэродрома обозначается специальными буями и бакенами с сигнальными огнями, светящими в ночное время суток и в сумерки. На время между полётами самолёты закрепляют у причалов или у причальных бочек, чтобы ветер не снёс их в открытое море. Характерная особенность гидроаэродрома – отсутствие взлётно-посадочной полосы. Для взлёта и посадки пилот всегда может выбрать оптимальное направление. Пассажиры либо поднимаются в гидросамолёт со специально оборудованного пирса, либо их подвозят на катере или лодке. Первые гидроаэродромы в России были построены в 1912—14 гг. в Севастополе (Украина), Ревеле (ныне Таллин, Эстония), Либаве (ныне Лиепая, Латвия).
