ГРАММОФÓН, аппарат для воспроизведения звука с граммофонной пластинки. Записанный на грампластинке звук воспроизводится с помощью механического звукоснимателя – иглы и мембраны. Колебания иглы, возникающие при её движении по звуковой канавке вращающейся грампластинки, передаются мембране, которая преобразует их в упругие колебания воздуха – звук, усиливаемый рупором. Граммофон имел пружинный привод, который заводился вращением ручки. Изобретён в 1888 г. немецким инженером Э. Берлинером, создавшим первую в мире граммофонную пластинку – цинковый диск, покрытый тонким слоем воска. В нач. 20 в. появился портативный вариант граммофона – патефон, ставший особенно популярным в 30—40-х гг. 20 в.; в 50-х гг. вытеснен более совершенным электрофоном (электропроигрывателем).

Граммофон

ГРАММОФÓННАЯ ПЛАСТИ́НКА(грампластинка), пластмассовый диск, на поверхности которого расположена спиральная канавка (дорожка) с записью звука, воспроизводимого с помощью граммофона , патефона, электрофона (электропроигрывателя). Воспроизведение звука осуществляется с помощью звукоснимателя, превращающего механические колебания иглы, движущейся по звуковой канавке грампластинки, в электрические колебания звуковой частоты, которые после усиления преобразуются громкоговорителем в звук. Частота вращения грампластинки со временем изменялась – от 90—100 об/мин до 78.45 и 33 1/3 об/мин. Первая граммофонная пластинка изготовлена немецким инженером Э. Берлинером в 1888 г. До 1903 г. выпускались только односторонние граммофонные пластинки. Первые грампластинки делали из целлулоида, эбонита, шеллачных смол; они легко бились и не обеспечивали высокого качества звука. Современные грампластинки изготовляют из синтетического материала; они не бьются, воспроизводят полосу частот 20–20 000 Гц, практически не вносят искажений. Выпускаются с монофоническими и стереофоническими записями.

ГРАНÁТА, 1) боеприпас для поражения живой силы и техники противника в ближнем бою. Различают гранаты ручные (ручного метания) и гранатомётные (выстреливаются из гранатомёта ). Как оружие пехоты ручныегранаты стали применяться с 17 в. Первоначально для их метания подбирались физически сильные солдаты – гренадеры. Современные ручные гранаты являются оружием каждого пехотинца, т. к. их масса вполне приемлема для броска. По назначению гранаты подразделяются на: противопехотные наступательные и оборонительные (соответственно РГН и РГО – масса 310 и 530 г, дальность броска 50 и 40 м, радиус разлёта убойных осколков 25 и 200 м); противотанковые (РКГ-3 – масса 1070 г, дальность броска 20 м, бронепробиваемость 200 мм); специальные (зажигательные, дымовые, сигнальные и др.). Гранатомётные гранаты могут быть: активными, т. е. выстреливаться из гранатомёта с помощью метательного порохового заряда; реактивными, имеющими в корпусе реактивный двигатель; активно-реактивными. Деление по назначению аналогично ручным гранатам.

Ручная противотанковая граната в разрезе

2) Устаревшее название артиллерийского разрывного снаряда массой до 1 пуда (16.38 кг); снаряд большей массы назывался бомбой.

ГРАНАТОМЁТ, оружие ближнего боя, стреляющее гранатами . По калибру (мощность боеприпасов) гранатомёты близки к артиллерийским орудиям, а по размерам, массе и способам применения – к стрелковому оружию. Подразделяются на: ручные – для стрельбы с плеча, рук или сошки (калибр 30—100 мм, масса до 8 кг, дальность стрельбы до 500 м); станковые – размещаются на пехотных станках и специальных установках боевых машин, вертолётов, кораблей (калибр 30–90 мм, масса до 30 кг, дальность стрельбы до 2000 м; могут быть автоматическими); винтовочные (ружейные) – надеваются на ствол либо закрепляются под стволом винтовки или автомата; граната выстреливается с помощью холостого или боевого патрона (калибр 40 мм, масса 1–2 кг, дальность стрельбы до 400 м). Бронепробиваемость противотанковой гранаты 350–650 мм, темп стрельбы автоматического гранатомёта – до 400 выстрелов в минуту. Винтовочные гранатомёты стали широко применяться с 1-й мировой войны (русская 16-линейная ружейная мортирка), ручные – со 2-й мировой войны (американская базука, немецкий фаустпатрон), станковые – в послевоенное время.

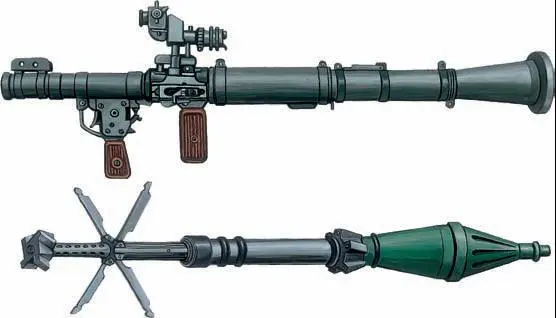

Ручной гранатомёт РПГ-7 с гранатой

ГРАФОПОСТРОИ́ТЕЛЬ, то же, что плоттер .

ГРАФОПРОÉКТОР(кодоскоп), аппарат для показа на проекционном экране увеличенных (в 10–20 раз) изображений с прозрачного или непрозрачного листового оригинала (напр., фотоплёнки или листа бумаги). Размеры проецируемого поля (у отечественных графопроекторов до 350 5 350 мм) позволяют наносить изображение на плёнку (бумагу) с помощью, напр., шариковой ручки или фломастера, в т. ч. непосредственно во время проецирования. Графопроекторами пользуются лекторы, преподаватели, докладчики на научных конференциях. Устанавливают графопроектор вблизи экрана, его конструкция и оптическая схема позволяют докладчику (преподавателю, лектору) во время демонстрации стоять лицом к аудитории и не отвлекаться для наблюдения за изображением на экране у себя за спиной.

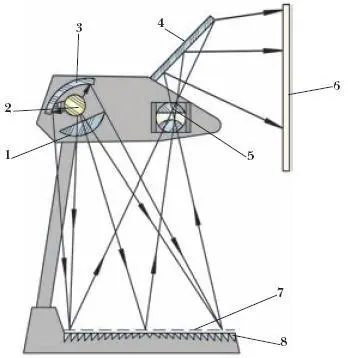

Оптическая схема зеркального графопроектора:

1 – асферическая линза; 2 – источник света; 3 – сферический зеркальный отражатель; 4 – поворотное зеркало; 5 – проекционный объектив; 6 – экран; 7 – проецируемый оригинал; 8 – конденсор

ГРЕБНЫ́Е СУДÁ, суда, приводимые в движение с помощью вёсел. Первыми простейшими средствами, использованными первобытным человеком для передвижения по воде, был плот, связанный из брёвен, позднее – чёлн, выжженный или выдолбленный из ствола дерева. Первые лодки, построенные в Древнем Египте (5300–5000 гг. до н. э.), были сделаны из папируса, позднее – из дерева (3200–2200 гг. до н. э.). Гребцы на папирусных лодках вооружались гребковыми вёслами, лодки управлялись одним или несколькими большими вёслами – рулями. Финикийцы в 1200—700 гг. до н. э. строили прочные деревянные суда, имевшие киль со шпангоутами и два ряда вёсел, расположенных друг над другом. Во времена Древней Греции появились гребные военные суда – биремы и триремы (триеры) с гребцами, расположенными в два или три ряда с каждого борта. Длина трирем достигала 40 м, ширина – 6 м при вместимости до 200 человек. Военный флот Рима состоял из галер (пентер), триер и либурн. Римские галеры имели длину 70 м при ширине корпуса 8 м, на них размещалось до 300 гребцов и до 100 вооружённых воинов.
