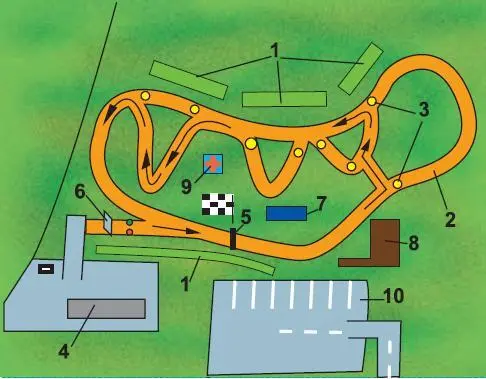

Схема автодрома:

1 – трибуны; 2 – трасса; 3 – съёмное ограждение; 4 – закрытый парк; 5 – финиш; 6 – стартовая зона; 7 – спасательная бригада; 8 – техпомощь; 9 – медпункт; 10 – стоянка автотранспорта

АВТОЖИ́Р, летательный аппарат, у которого подъёмная сила создаётся несущим винтом, как у вертолёта , а поступательное движение обеспечивается воздушным винтом, как у самолёта . Но, в отличие от вертолёта, несущий винт (ротор) автожира не имеет двигателя, в полёте его вращает набегающий поток воздуха. Взлетает и садится автожир «по-самолётному», но разбег и пробег у него значительно короче. Для взлёта ему необходимо набрать скорость, чтобы раскрутить несущий винт и таким образом создать необходимую подъёмную силу. Изобретён в 1922 г. испанским инженером Х. де ла Сиерва. В разных странах было создано несколько автожиров, однако с появлением вертолётов работы по автожирам ввиду очевидных преимуществ вертолётов в 40-х гг. практически везде были прекращены.

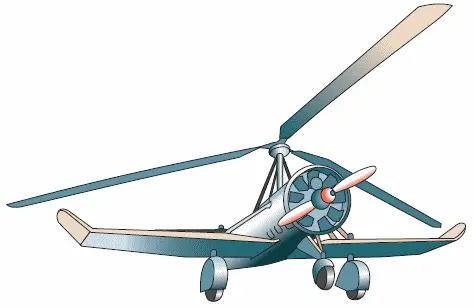

Автожир

АВТОМÁТ, индивидуальное автоматическое стрелковое оружие , созданное под патрон, занимающий по мощности промежуточное положение между винтовочным и пистолетным патронами. За рубежом подобное оружие может иметь иное название, напр. штурмовая винтовка (немецкое название Sturmgewehr). Сочетая положительные качества винтовки (приемлемая дальность и точность стрельбы) и пистолета-пулемёта (высокая скорострельность, небольшие габариты и масса), автоматы в сер. 20 в. стали единым оружием солдата. Заметное место в мире занимают автоматы отечественного конструктора М. Т. Калашникова, принимаемые на вооружение с 1949 г.: сначала 7.62-мм АК, АКМ, АКМС, а с 1974 г. – 5.45-мм АК74, АКС74, АКС74У, АК74М и др. Наиболее распространённый из малокалиберных – унифицированный АК74М (1991) с приспособлениями для крепления подствольного гранатомёта , дневного и ночного прицелов; имеет массу 3.4 кг, прицельную дальность стрельбы 1000 м, темп стрельбы 600 выстрелов в минуту (при одиночном огне – 40 выстрелов в минуту), ёмкость магазина 30 патронов, длину со сложенным прикладом 700 мм.

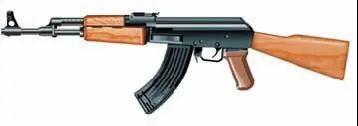

Автомат конструкции М. Т. Калашникова (образца 1949 г.)

АВТОМÁТ, устройство (совокупность устройств), выполняющее по заданной программе без непосредственного участия человека все операции в процессах получения, преобразования, передачи и распределения (использования) энергии, материалов или информации. Программа автомата задаётся в его конструкции (часы, торговый автомат) или извне – с помощью перфокарт, магнитных лент, магнитных и оптических дисков и т. п., копировальными или моделирующими устройствами. Слово «автомат» в переводе с греческого означает «самодействующий». В Древней Греции так называли механизмы, которые самостоятельно могли действовать без видимого участия человека. Одним из первых автоматов было устройство, автоматически открывавшее двери храма, как только в жертвеннике загорался огонь. В Средние века были созданы многочисленные игрушки-автоматы, напр. музыкальные шкатулки, часы-куранты с музыкальным механизмом, издающим бой в определённой мелодической последовательности тонов или исполняющим небольшие музыкальные пьески. В 18 в. были созданы поплавковый регулятор уровня воды в котле, центробежный регулятор Д. Уатта скорости вращения вала и парораспределительная коробка с золотником для переключения подачи пара в цилиндр паровой машины двухстороннего действия и другие автоматы. В 19 в. были изобретены автоматические устройства, действующие с помощью электрической энергии. В 20 в. появились многочисленные электронные автоматические устройства. Конструкция и принцип действия автоматов определяются их назначением, видом используемой энергии и способом задания программы. По назначению автоматы делятся на технологические, энергетические, транспортные, информационные и бытовые. По виду используемой энергии различают автоматы механические, гидравлические, пневматические, электрические и электронные.

АВТОМÁТ ДЛЯ ФОТОПЕЧÁТИ, устройство для автоматической печати чёрно-белых или цветных фотоснимков. По существу представляет собой фотоувеличитель с автоматическим регулированием времени экспонирования в зависимости от яркости изображения, проецируемого на фотобумагу. Яркость изображения измеряется фотоэлементами, подключёнными к устройству управления затвором. Чем ярче изображение, тем больше ЭДС, генерируемая фотоэлементом, и короче выдержка. Печатаются снимки на рулонной фотобумаге; после автоматического проявления и закрепления (фиксирования) фотоизображений бумажная лента автоматически же разрезается на отдельные фотоснимки. Благодаря светонепроницаемому корпусу такие автоматы при работе не требуют специального затемнения помещения, где они установлены.

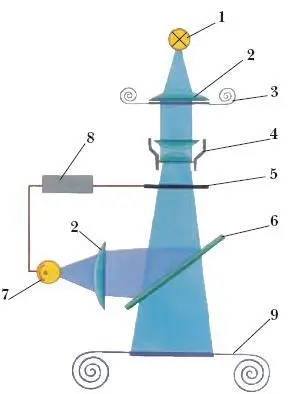

Автоматы для печати чёрно-белых и цветных снимков отличаются оптическими схемами и конструкцией. Оптическая схема автомата для чёрно-белых снимков напоминает оптическую схему обычного фотоувеличителя: содержит источник света, конденсор, объектив, негативодержатель, один фотоэлемент и автоматический затвор. Соответственно и конструкция его достаточно проста.

Существенно сложнее оптическая схема и конструкция автомата для цветных снимков. Это связано с принципом получения цветного изображения. Помимо источника света, конденсора, объектива и затвора, автомат содержит светоизмерительную систему, состоящую из трёх светофильтров (зелёного, синего, красного) и трёх фотоэлементов, а также устройство управления корректирующими светофильтрами и затвором. При печатании световое изображение негатива делится в светоизмерительной системе на три одноцветных изображения (зелёное, красное и синее). Три фотоэлемента измеряют яркость «своих» изображений и подают сигналы в устройство управления корректирующими светофильтрами и затвором. Если в негативе преобладает какой-либо один цвет, искажающий общую цветовую картину (напр., красный), то по сигналу светоизмерительной системы в световой поток от источника света автоматически вводится нужный корректирующий светофильтр (в данном примере – голубой). Время экспонирования цветного изображения регулируется автоматически по сигналам светоизмерительной системы.

а)

б)
