В жидком водороде могут накапливаться опасные твёрдые примеси кислорода. Причинами его попадания в резервуар могут быть неплотности в узлах арматуры, датчиках, ниппельных соединениях, а также несвоевременное закрытие вентилей, отсекающих резервуар от атмосферы во время эксплуатации, а также нарушение герметичности при ремонтах. Кроме того, возможна неполная очистка резервуара от кислорода при подготовке его к заполнению водородом.

При соприкосновении воздуха с жидким водородом возможны его конденсация и затвердевание. Это очень опасно, так как затвердевший воздух способен закупорить вентиляционные линии, что может привести к опасному повышению давления. При контакте воздуха с поверхностью, охлаждённой ниже 82 оК, в образовавшемся конденсате содержится примерно 52 % кислорода. Жидкий водород будет постепенно обогащаться кислородом, что может создать благоприятные условия для его возгорания и взрыва. Жидкий водород при его хранении, перекачке и выполнении других технологических операций следует всячески предохранять от прямого соприкосновения с воздухом.

И, тем не менее, в США имеется уже 300 подземных хранилищ водорода, а в Норвегии 26 % заправок заправляют автомобили водородом!

Предлагаем читателю ознакомиться с приводимыми ниже Таблицами 3 и 4.

Фактически они представляют собой аналог системы экранов мышления, предложенной Г. С. Альтшуллером: «Мышление несистемно. Не успели люди в процессе эволюции выработать системное видение мира. Если в задаче сказано „дерево“, человек видит именно дерево. Начинается перебор вариантов. Дерево становится чуть больше, чуть меньше… Часто на этом всё кончается: ответ не найден, задача признана неразрешимой.

Это – обычное мышление. Талантливое воображение одновременно зажигает три экрана: видны надсистема (группа деревьев), система (дерево), подсистема (лист).

Конечно, это минимальная схема. Иногда включаются и другие экраны: наднадсистема (лес) и подподсистема (клетка листа). А главное – всё это видно в развитии, потому что работают боковые экраны, показывающие прошлое и будущее на каждом уровне. Девять (минимум девять!) экранов системно и динамично отражают системный и динамичный мир ‹…›. Системная природа техники осложняет решение задач и в тех случаях, когда объект, подлежащий изменению, выбран правильно и точно. Всякое изменение выбранного объекта сказывается чаще всего отрицательно(выделено нами. – Авт .), на других объектах, на надсистеме, в которую входит объект, и на подсистемах, из которых он состоит. Возникают технические противоречия: выигрыш в одном сопровождается проигрышем в чем-то другом. Поэтому для решения изобретательской задачи недостаточно улучшить ту или иную характеристику объекта; необходимо, чтобы это улучшение не сопровождалось ухудшением других характеристик. Обязательный признак изобретения – преодоление противоречия» (Альтшуллер, 2003, С. 60–61).

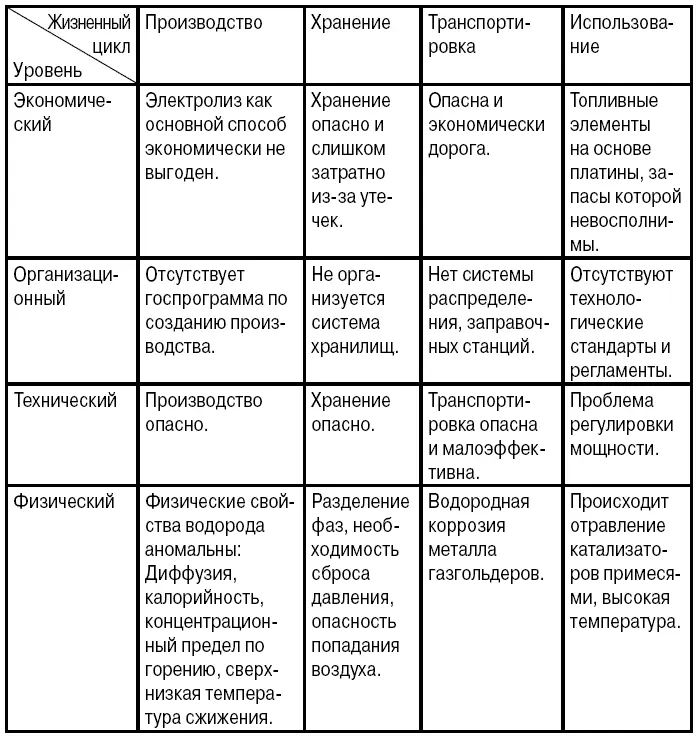

Таблица 3. Систематизация проблем водородной энергетики

Можно увидеть, что одна и та же проблема характерна для хранения и транспортировки водорода. Это проблема безопасности. Хранение и транспортировку даже можно было бы объединить в одно, если бы не некоторые различия. Например, водород уже успешно хранится в подземных «резервуарах» со стенками из мокрой глины. Оказывается, в таких условиях водород мало диффундирует из резервуара, так как плохо растворяется в воде. К тому же для подземных хранилищ снимается проблема компактности (по крайне мере, она не стоит так остро). Хранить под землёй водород можно при обычных давлениях, а не при сверхвысоких. Кроме того, для хранения газообразного водорода применяют газгольдеры, естественные подземные резервуары (водоносные породы, выработанные месторождения нефти и газа), хранилища, созданные подземными атомными взрывами.

Широкое распространение получило хранение газообразного водорода в газгольдерах с водяным бассейном (мокрые газгольдеры), поршневых газгольдерах постоянного давления (сухие газгольдеры), газгольдерах постоянного объёма (ёмкости высокого давления). Для хранения малых количеств водорода используют баллоны.

Следует иметь в виду, что мокрые, а также сухие (поршневые) газгольдеры сварной конструкции не обладают достаточной герметичностью. Согласно техническим условиям допускается утечка водорода при нормальной эксплуатации мокрых газгольдеров вместимостью до 3 000 м 3– около 1,65 %, а вместимостью от 3 000 м 3и более – около 1,1 % в сутки (считая на номинальный объём газгольдера).

Как правило, хранение и перевозку осуществляют «мокрым» способом. Что это значит? В цистерне находится некоторое количество воды. Оказывается, водород связывается с водой (растворяется) и более безопасен. Так может быть, просто, хранить водород в воде? Нет! В воде водорода растворяется немного. Но правильное направление мысли найдено: это методы физического или химического связывания водорода. Тогда он будет и при низком давлении и при высоком одновременно. Он будет более безопасен, так как для взрыва или возгорания его ещё сначала нужно высвободить из связанного состояния. Более того, практически до минимума упадет величина диффузии, а с ней и утечки водорода. Транспортировка станет безопасна и экономически выгодна. Можно будет создать систему заправочных станций, которые будут продавать сразу готовые к употреблению аккумуляторы водорода. Не нужно будет сбрасывать давление, снижать температуру, бороться с коррозией. Удивительно, но одно единственное решение разрубает Гордиев узел проблем. Правда, ещё остаются проблемы производства и проблемы использования водорода. Кроме того и само решение ещё не найдено, это только направление его поиска. Но «свет в конце туннеля» уже замаячил.

Физические методы связывания основаны на использовании микросфер и микрокапилляров. В них водород может при обычных условиях находится под огромными давлениями – порядка 1 000 атмосфер [42] Патент Российской Федерации RU2267694, Аккумулирование водорода в капиллярных структурах – А. Ф. Чабак. См. также по проблематике: Троценко Н. М., Чабак А. Ф., Косяков В. Н., Алексеев П. Н., Бочагин Ф. С. Некоторые возможности атомно-водородной энергетики // Альтернативная энергетика и экология, 2007. № 3 (47). – С. 106–108. . В микрокапиллярных матрицах водород может находиться при плотностях, равных и даже превышающих плотность жидкого водорода.

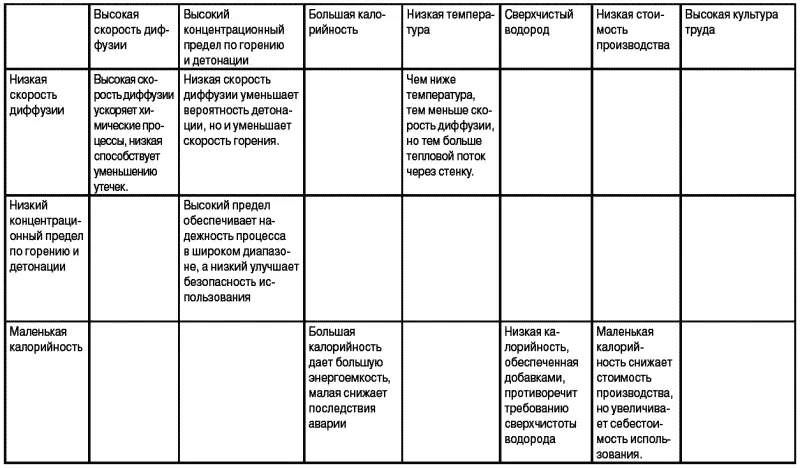

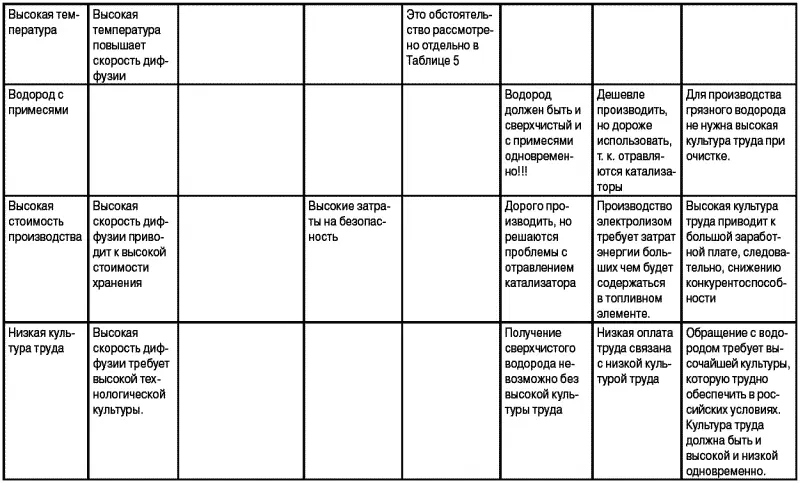

Таблица 4. Системные противоречия водородной энергетики

Таблица 5. Температурные противоречия использования водорода
