Изот Литинецкий - Беседы о бионике

В настоящее время по заданию правительственных органов, а также частных судовладельческих и судостроительных компаний США, Англии и Японии и некоторых других стран ряд специально созданных проектно-исследовательских организаций выполнил более 50 разработок подводных судов различных типов. В Англии, например, проявляют интерес не только к подводным танкерам, но и к подводным рудовозам, пригодным для круглогодовых рейсов в замерзающие порты Канады. Уже спроектирован атомный подводный рудовоз "Моби Дик" дедвейтом 28 000 т. Его максимальная расчетная скорость хода — около 50 км/час. Корпус рудовоза похож по своей форме на кита. Все грузовые помещения находятся внутри прочного корпуса, в средней части корабля.

А какие движители и двигатели следует ставить на подводные суда?

Некоторые кораблестроители считают, что для скорости ниже 100 узлов еще длительное время пальму первенства будут удерживать суда с винтовыми движителями. Однако здесь имеется одно "но" — заклинивание винта на больших глубинах. Это обстоятельство заставляет ученых вновь заняться попытками использования принципа волнообразного движения рыб при конструировании судов для подводного плавания. Ряд проведенных экспериментов показал, что к. п. д. нового устройства доходит пока что лишь до 16%. Вместе с тем некоторые соображения позволяют надеяться, что при удачной конструкции к. п. д. можно будет значительно увеличить. Результаты исследований, — пишет журнал "Мэшин Дезайн", — пока что скромны. Но перед нами всего лишь первые, нетвердые шаги младенца, который будет расти, мужать и развиваться...

Что касается двигателей, то для подводного транспорта дизели и электромоторы, питающиеся от аккумуляторов, разумеется, не годятся. Их мощности не позволяют строить большие, высокоскоростные суда. Для скорости порядка 100 и более узлов подводные суда, по мнению специалистов, придется снабжать двигателями типа ракетных, прямоточных, с воздушнореактивными моторами или турбореактивными установками. С этим бионики согласны, однако они считают, что создателям будущих подводных судов все же следует заглянуть в "конструкторское бюро" природы, пойти на выучку к некоторым обитателям царства Нептуна. Ведь природа из поколения в поколение совершенствовала "конструкцию" рыб, все лучше приспосабливала их организмы к жизни и передвижению в воде. Человек же относительно недавно научился строить корабли, а тем более подводные суда. И, конечно же, кораблестроителям есть чему поучиться у древнего и мудрого мастера — природы в создании высокосовершенных двигателей и движителей. Достаточно сказать, что, в отличие от существующих технических средств подводного транспорта, у всех подводных обитателей функции двигателя и движителя совмещены в одном мышечном механизме, без промежуточных звеньев, а это, как известно, способствует эффективной отдаче энергии, повышению коэффициента полезного действия, обеспечивает надежность работы системы.

Вот пример. В зоологическом саду во Франкфурте-на-Майне можно увидеть рыбок с необычным строением тела: грудные и брюшные плавники у них деформированы и напоминают согнутые руки, оканчивающиеся длинными пальцами. На "локтях" находятся отверстия, приспособленные для "реактивного" движения. Заглатывая широко раскрытым ртом воду, рыбки под большим давлением выталкивают ее через эти отверстия.

В результате реактивной силы отдачи тело рыбок движется с большой скоростью.

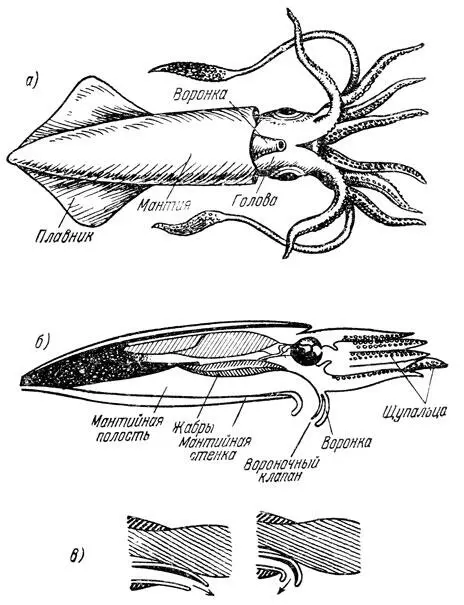

Рис. 14. Кальмар и его реактивный движитель, а) Кальмар — живая ракета; б) пульсирующий реактивный движитель кальмара; в) положение сопла и его клапана при движении кальмара назад (слева) и вперед (справа)

Реактивное движение, используемое ныне в самолетах, ракетах и космических снарядах, свойственно также головоногим моллюскам — осьминогам, кальмарам, каракатицам. Наибольший интерес для техников представляет реактивный движитель кальмаров. В сущности, кальмар располагает двумя принципиально различными движителями (рис. 14, а). При медленном перемещении он пользуется большим ромбовидным плавником, периодически изгибающимся в виде бегущей волны вдоль корпуса тела. Для быстрого броска животное использует реактивный движитель. Основой его является мантия — мышечная ткань. Она окружает тело моллюска со всех сторон, образуя своеобразный резервуар (мантийную полость), в который периодически засасывается вода. В мантийной полости находятся жабры и внутренние органы кальмара (рис. 14, б). Объем мантийной полости составляет почти половину объема тела моллюска. При реактивном способе плавания животное производит засасывание воды через широко открытую мантийную щель внутрь мантийной полости из пограничного слоя. Мантийная щель (она плотно "застегивается" на специальные "запонки" после забора воды) расположена вблизи середины тела кальмара, где оно имеет наибольшую толщину. Сила, вызывающая движение животного, создается за счет выбрасывания струи воды через узкое сопло (воронку), которое расположено на брюшной поверхности кальмара. Это сопло снабжено специальным клапаном, и мышцы могут его поворачивать. Изменяя угол установки воронки (рис. 14, в), кальмар плывет одинаково хорошо как вперед, так и назад (если он плывет назад, — воронка вытягивается вдоль тела, а клапан прижат к ее стенке и не мешает вытекающей из мантийной полости водяной струе; когда кальмару нужно двигаться вперед, свободный конец воронки несколько удлиняется и изгибается в вертикальной плоскости, ее выходное отверстие разворачивается на 180° и клапан занимает изогнутое положение). На забор воды и ее выталкивание животное затрачивает доли секунды. Засасывая воду в мантийную полость в кормовой части тела в периоды замедленных движений по инерции, кальмар тем самым осуществляет отсос пограничного слоя, предотвращая таким образом срыв потока при нестационарном режиме обтекания. Увеличивая порции выбрасываемой воды и учащая сокращения мантии, кальмар легко увеличивает скорость движения.

Инженеры уже создали движитель, подобный движителю кальмара. Его называют водометом. В нем вода засасывается в камеру, а затем выбрасывается из нее через сопло; судно движется в сторону, противоположную направлению выброса струи. Вода засасывается и выталкивается при помощи обычного бензинового или дизельного двигателя. Почему же движитель кальмара по-прежнему привлекает внимание инженеров, является объектом тщательных исследований биоников? Дело в том, что для передвижения под водой удобно иметь устройство, работающее без доступа атмосферного воздуха. Поэтому поисковые работы инженеров направлены на создание конструкции гидрореактивного двигателя, подобного воздушнореактивному, т. е. такого, где двигатель и движитель составляют одно целое.
