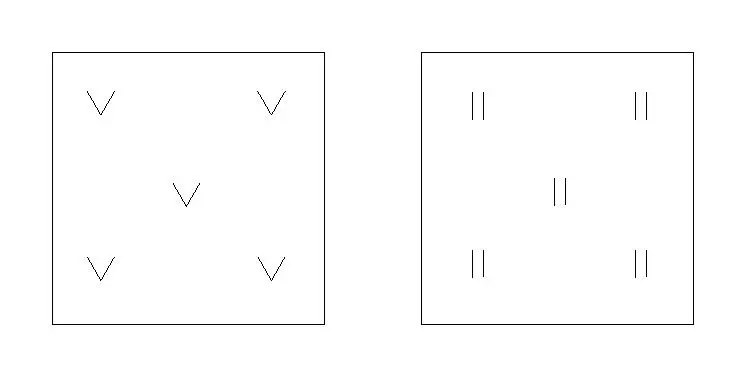

Рис. 2.15. Газон.

Растения. Деревья обозначаются на плане в виде окружностей, соответственно масштабу (т.е. диаметр кроны как у взрослого растения). Лиственные деревья имеют округлый край символа, хвойные – зубчатый. О том, что это дерево говорит нам то, что в центре ставится единичный знак, символизирующий ствол. Рядом с обозначенным деревом может быть числовое дробное значение: числитель – общая высота дерева во взрослом состоянии, знаменатель – высота ствола (от земли до начала кроны). Есть возможность обозначить по-разному существующие деревья, планируемые и деревья, подлежащие удалению (рис. 2.16). Ко многим хвойным понятия дерево/куст применимо весьма относительно, поэтому принято хвойники с вертикальной формой роста обозначать как деревья, а шаровидные и стелящиеся формы – как кустарники.

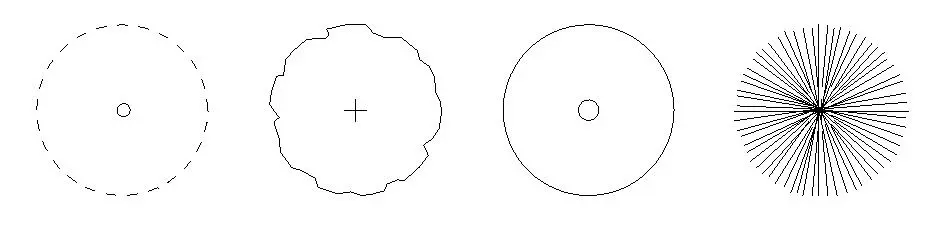

Рис. 2.16. Деревья.

Кустарники обозначаются по тому же принципу, что и деревья. В центре ставится тройной знак, символизирующий множественность стволов кустарника. Числовое значение рядом с обозначенным кустарником обозначает его высоту.

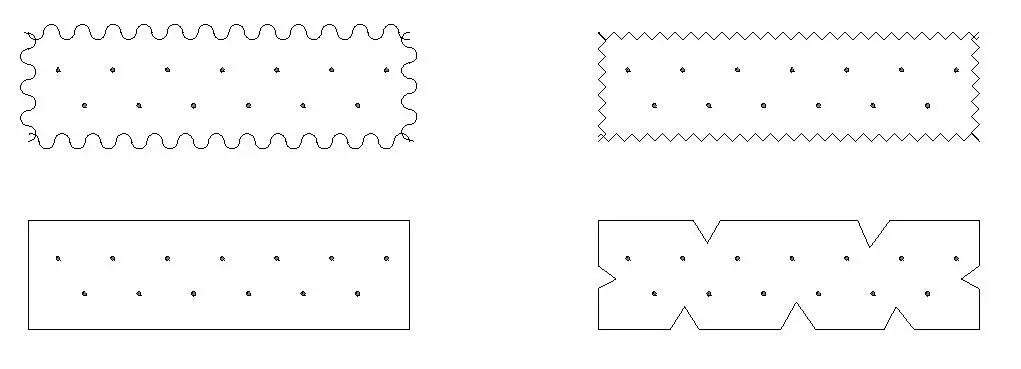

Живые изгороди разделяют на лиственные либо хвойные, на стриженные либо не стриженные. Для каждого варианта используется свое обозначение (рис. 2.17). Внутри области живой изгороди проставляются точки.

Рис. 2.17. Живые изгороди.

Травянистые многолетники, образующие куртину, либо растущие компактно, обозначаются окружностью без символов внутри. Ползучие травянистые, луковичные и почвопокровные растения обозначаются областью. Возможна совместная посадка нескольких растений в одной области, например, хосты вместе с тюльпанами. В таких случаях область совместной посадки подписывается в виде «растение 1 + растение 2».

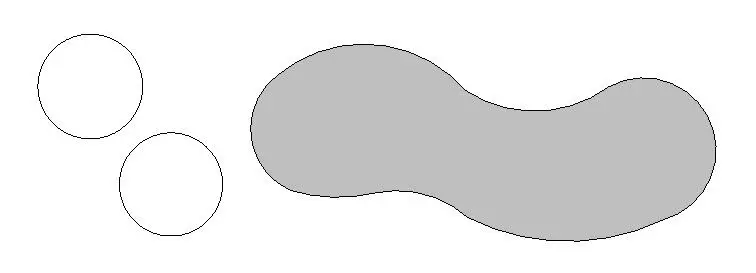

Рис. 2.18. Травянистые многолетники.

Обозначения растений могут быть различными: 1) специальный символ для каждого вида и сорта (не очень удобно в силу нерационального расширения объема экспликации и возможных неточностей в интерпретации символов), 2) буквами (я – яблоня, г – груша, к – клен), 3) цифрами (наиболее удобный вариант, исключающий путаницу и сокращающий объем экспликации).

Прочие элементы на участке обозначаются так, как они выглядят при взгляде сверху.

Каждый ландшафтный дизайнер должен овладеть навыком создания рисунков в карандаше. Для этого не требуется художественного образования. Переходить к созданию проекта в программе лучше на стадии, когда уже нарисован в карандаше основной эскиз и общая планировка утверждена с заказчиками. В процессе создания Концептуального плана, эскизов и трехмерных эскизных набросков рисунок от руки в карандаше очень важен.

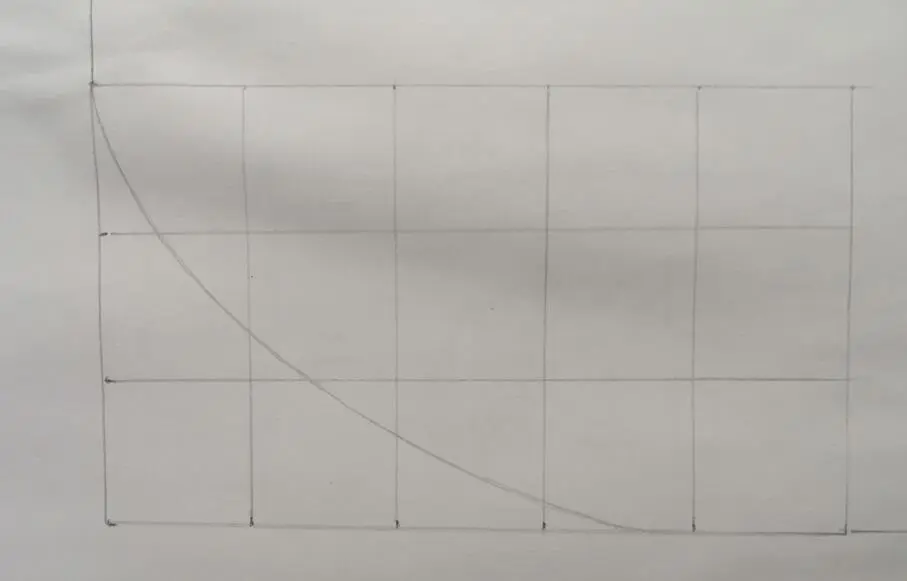

Если соблюдать последовательность шагов, то создание рисунка не представляет собой сложности. В первую очередь, рисуем план на листе в масштабе: это может быть участок целиком или отдельная зона. Удобно рисовать чертеж по сетке 1х1 м также в масштабе (рис. 2.19).

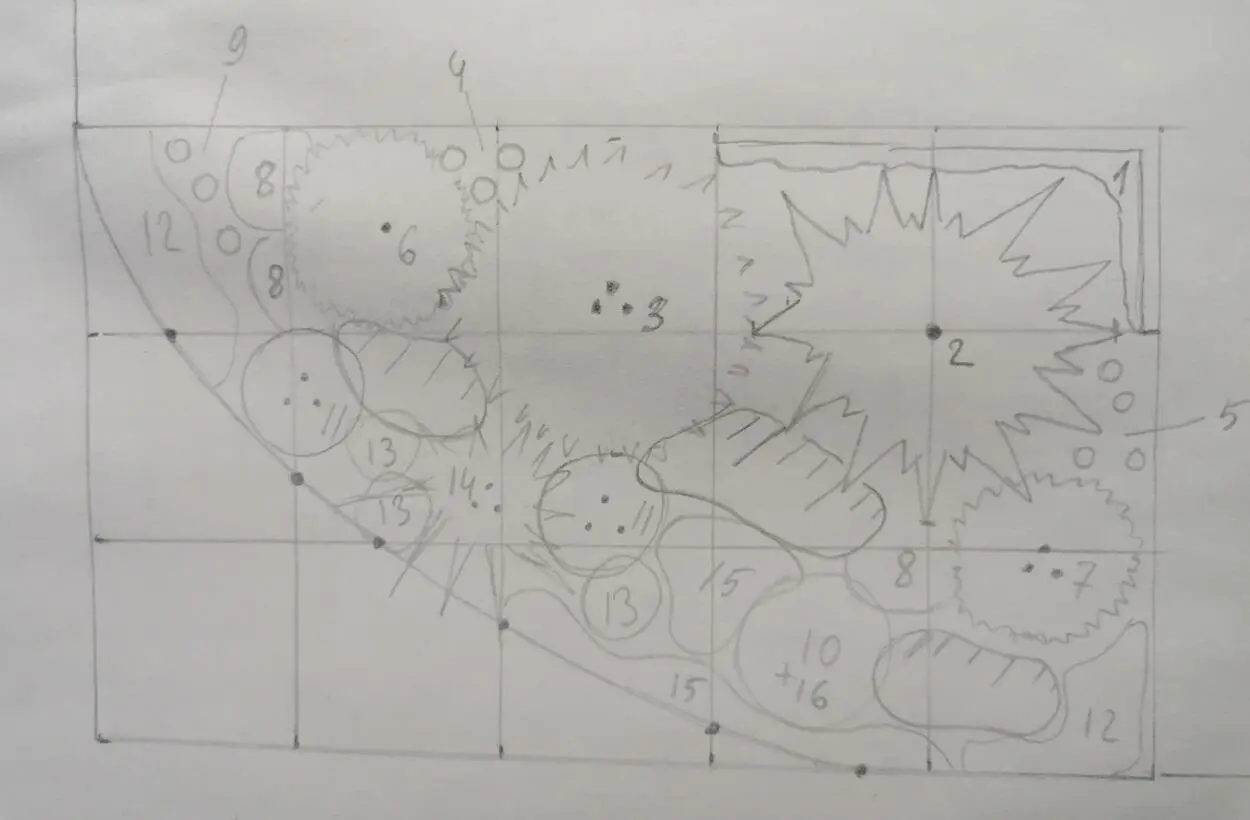

Рис. 2.19. Создание схемы посадки на цветнике.

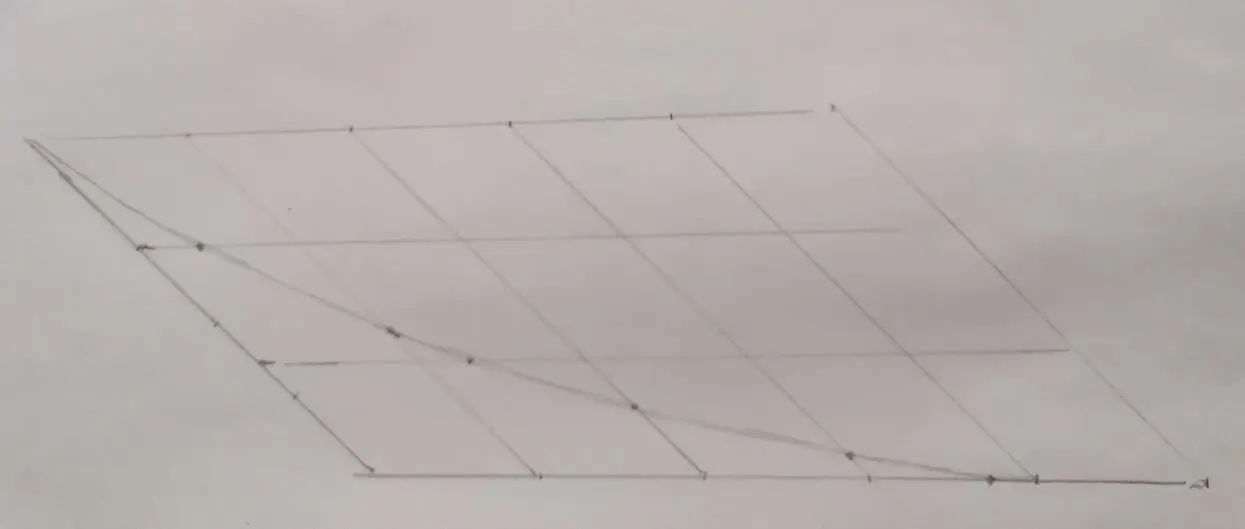

Рис. 2.20. Перенесение формы цветника и положения растений в аксонометрию.

Следующим этапом делаем заготовку в виде сетки с таким же количеством линий, только наклонив вертикальные линии под углом. Используются варианты наклона в 30, 45 и 60 гр. Чаще всего применяют наклон в 45 гр. горизонтальные линии остаются горизонтальными.

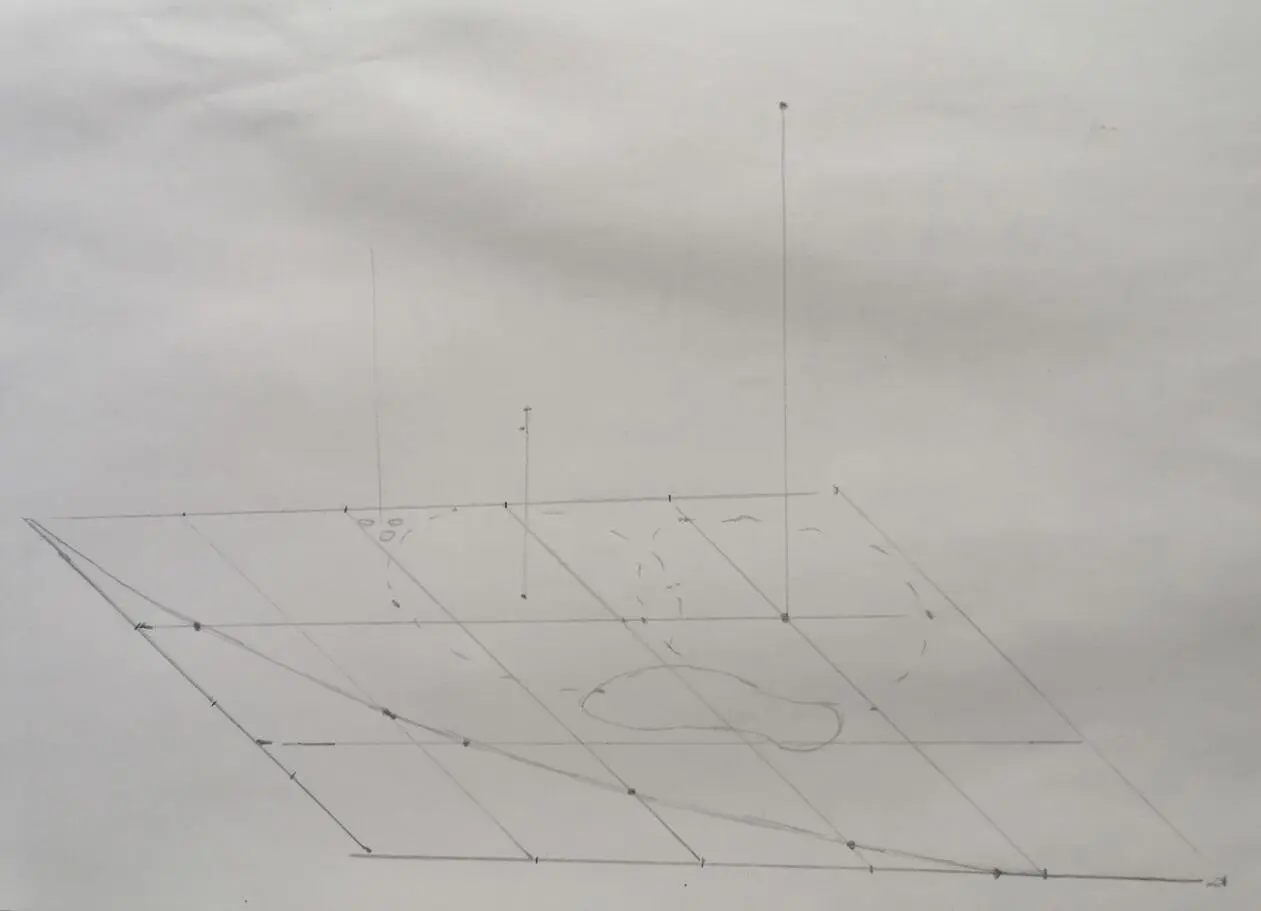

Отмечаем на плане точки пересечения контуров изображенных фигур с линиями сетки и переносим эти точки на рисунок с наклоненной сеткой. Затем соединяем точки, тем самым получаем ту же фигуру, только в 3d. Тем же способом отмечаем положение объектов и их размеры. Рисунок, который мы создаем будет в аксонометрии, поэтому искажения размеров не происходит (рис. 2.20). Следующим этапом работы над рисунком будет добавление высот – то, чего невозможно было отразить на плане. От полученных на предыдущем этапе точек поднимаем высоты вертикально. После этого определяем контуры объектов и рисуем их форму (рис. 2.21).

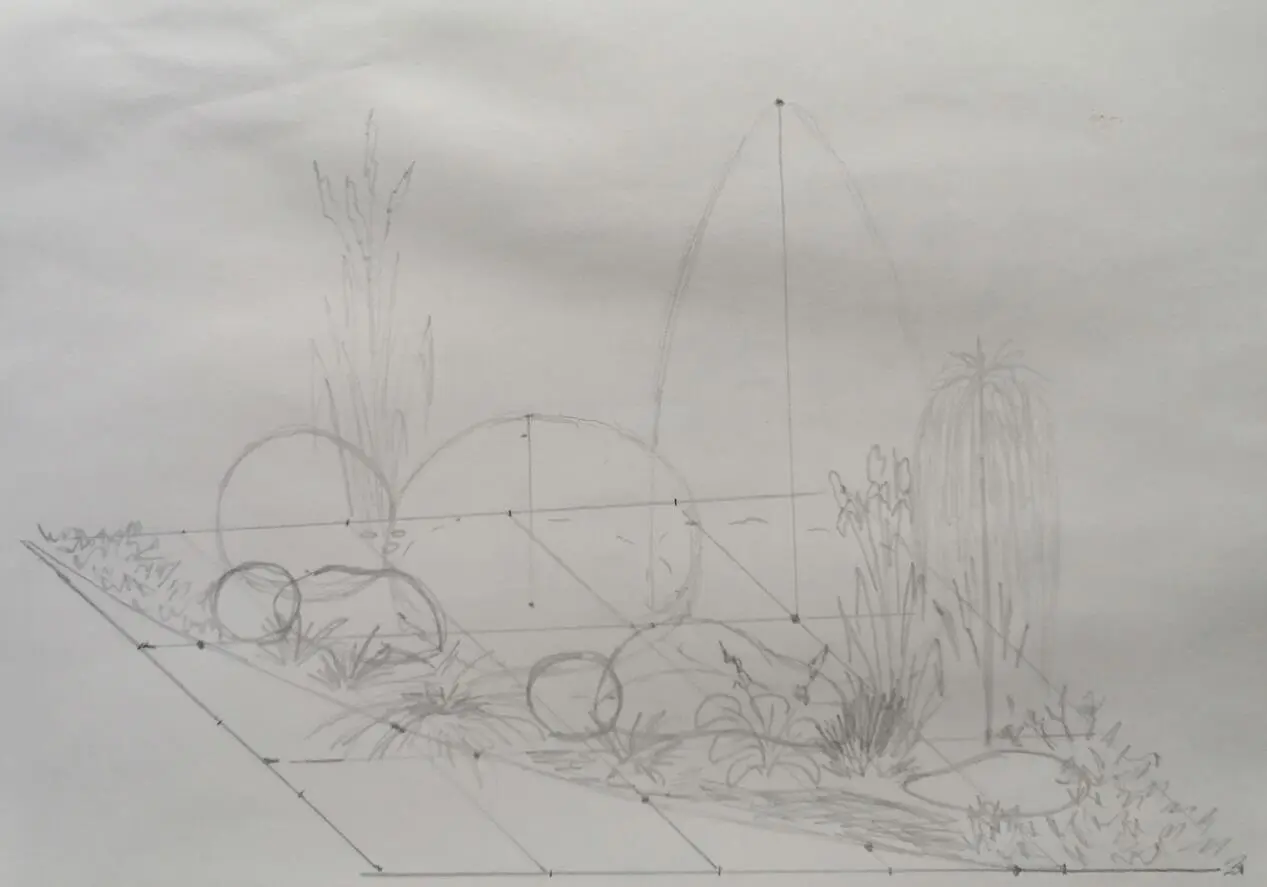

Рис. 2.21. Объемное изображение цветника

Когда объекты превратились в объемные фигуры, ластиком убираем линии, которые не должны быть видны (линии сетки, элементы заднего плана, скрытые расположенными впереди объектами и т.п.). Получив такую картину (рис. 2.22), можно ее доработать. Художественного эффекта можно достичь, добавив тени с северной стороны на самих объектах и тени, которые объекты отбрасывают. При желании, объекты можно раскрасить, что позволит оценить колористическое решение (рис. 2.23).

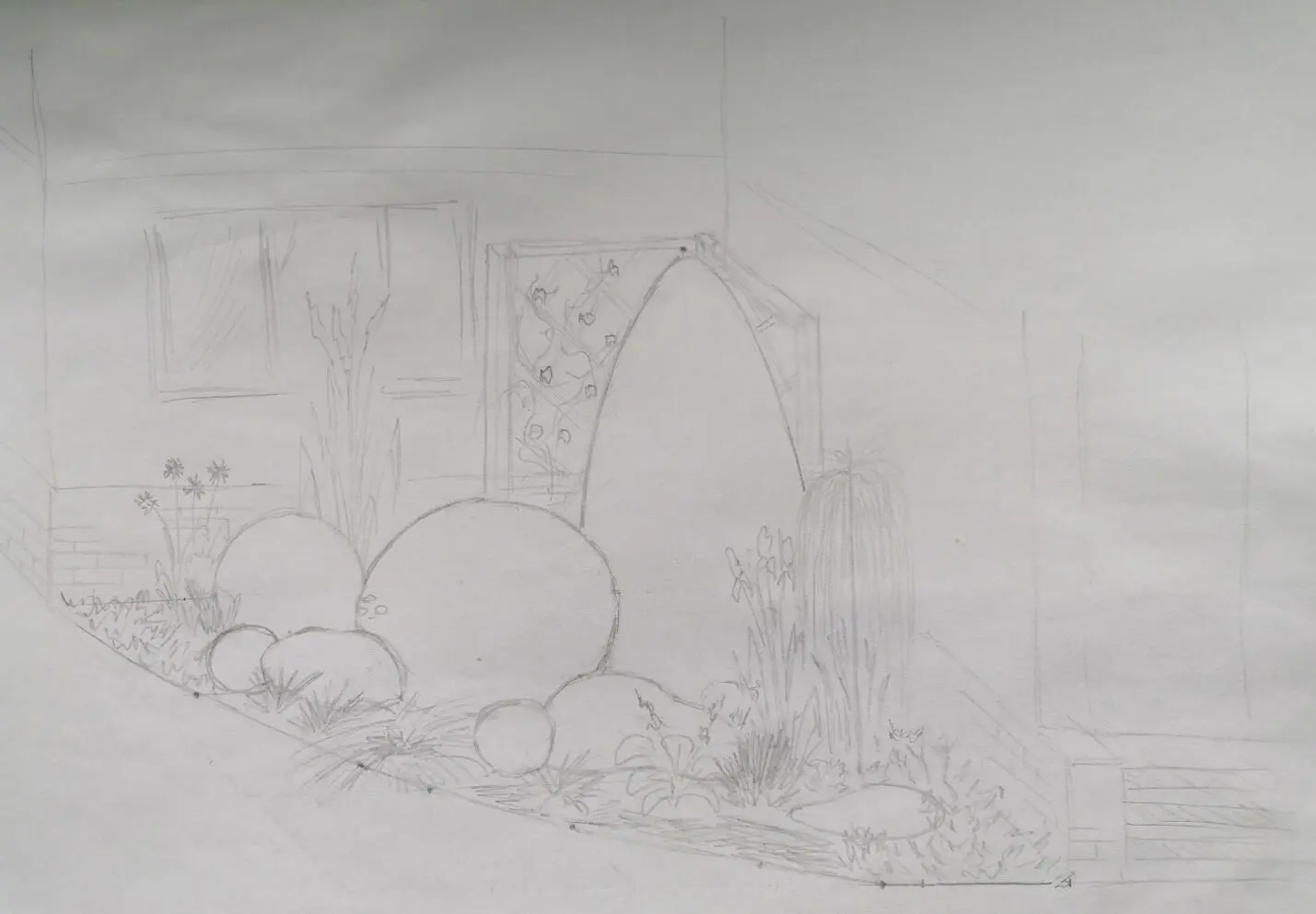

Рис. 2.22. Рисунок после удаления лишних линий.

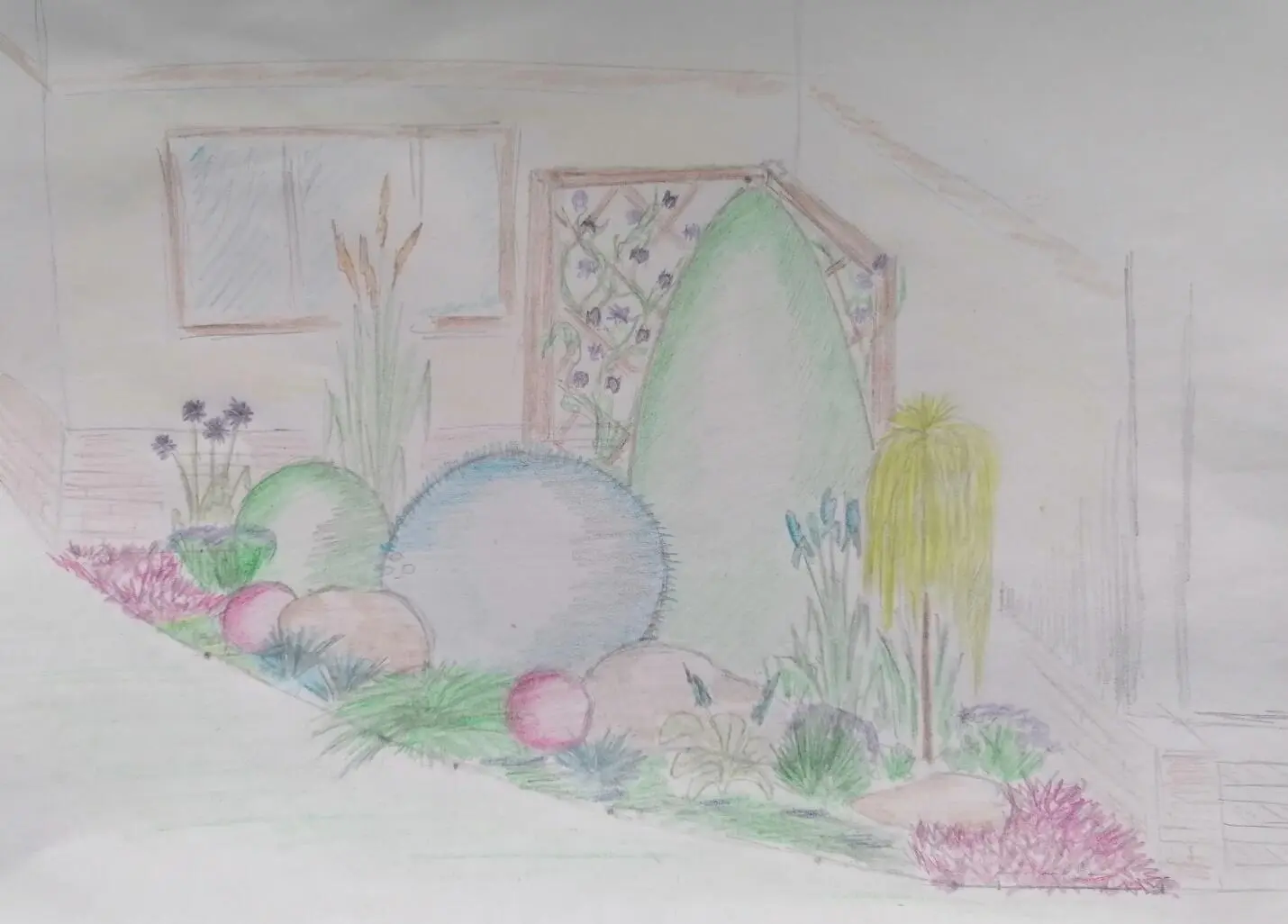

Рис. 2.23. Цветник в цвете

Рисунки в перспективе требуют более сложных техник и в рамках создания рабочих эскизов не рациональны в силу трудоемкости.

Для подготовки Спецификации к проекту необходимо обладать знаниями по технологиям устройства всех элементов ландшафтного дизайна. Если в Экспликации к проекту можно указать просто «парковка», «газон» или «цветник», то спецификация подразумевает указание конкретных применяемых материалов и полный расчет всех площадей и объемов, а также подбор технических решений для воплощения. Рассмотрим на примере парковки для двух автомобилей.

Парковка. Размер 6х8 м. Площадь 48 кв.м.

Последовательность работ:

Выемка грунта на глубину 250 мм. Объем: 12 куб.м.

Утрамбовка грунта в основании парковки виброплитой.

Выстилание грунта геотекстилем.

Засыпка гравия фракции 5-20 или 20-40 слоем 15 см.
