Вряд ли стоит говорить о том, что по тому же принципу можно соорудить много сходных установок, для чего у каждого достаточно собственной фантазии. Поэтому, не задерживаясь. Перейдем к более совершенной любительской установке.

Такая установка для выращивания растений без почвы на сегодняшний день во всех отношениях аналогична современным производственным крупным установкам, но только ее масштабы значительно уменьшены. Сначала внимательно познакомимся со схемой производственной установки, изображенной на рис 36, с тем, чтобы извлечь все нужное для себя.

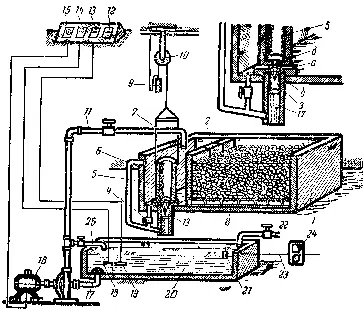

Рис. 36. Схема устройства гидропонной установки системы Рёшлера:

1 – резервуар с субстратом; 2 – отделительная стенка; 3 – спуск раствора; 4 – сливной кран; 5 – запирающий стакан; 6 – аварийный сброс; 7 – отводная трубка; 8 – дренажная трубка; 9 – противовес; 10 – блок; 11 – подающая труба; 12 – терморегулятор (температура воздуха в помещении); 13 – терморегулятор (температура раствора); 15 – часовой включающий механизм; 16 – насосный агрегат; 17 – фильтры; 18 – электроды; 19 – кабель для подогрева раствора; 20 – бассейн с раствором; 21 – поплавок; 22 водопроводная вода; 23 – сеть аварийного сигнала; 24 – аварийный сигнал; 25 – перепускная труба: а – уплотняющее кольцо; б – направляющие; в – отверстие в дне стакана.

С самого начала оговоримся: система Рёшлера рассчитана на полную автоматизацию всех процессов по уходу за растениями. Здесь все это решено довольно удачно, потому что в подобной установке любителю собственно остается лишь посадить растения, следить за тем, чтобы они не страдали от болезней и вредных насекомых, убрать урожай и, наконец, очистить установку от послеуборочных остатков. Попробуем же достигнуть таких же результатов на миниатюрной установке.

Что же можно прочитать на схеме? Мы видим водопроницаемый резервуар (корыто или поддон) (1), наполненный гравием и оборудованный дренажным устройством (8) для ускорения движения питательного раствора. Поперечная торцовая перегородка (2) отделяет массу субстрата для того, чтобы сток раствора происходил беспрепятственно. В особом бассейне (20) хранится питательный раствор, который через фильтры (17) засасывается насосной установкой с электрическим приводом (16) и подается через питающий трубопровод (11) либо непосредственно в резервуар с субстратом, либо перегоняется через возвратную трубу (25) назад в бассейн. (Последнее целесообразно в тех случаях, когда для компенсации использованного раствора к нему добавляется концентрат, потому что путем перекачки всей жидкости достигается более быстрое и тщательное перемешивание). Работа насосной установки регулируется часовым включающим (15), и обслуживающему персоналу не нужно заботиться о включении и выключении насоса.

Сливное отверстие (3) в резервуаре с субстратом также перекрывается автоматически, так как запирающий стакан (5), снабженный снизу уплотнителем а, заполняется тонкой струей раствора из проходящего над ним ответвления (7) питающего трубопровода. При наполнении раствором стакан становится тяжелее и перевешивает противовес (9), соединенный с ним через ролик (10). Стакан опускается и закрывает сток. Для правильной центровки стакана в сточном отверстии он снабжен снизу направляющими б.

Производительность насоса в производственных условиях рассчитывается на полное заполнение резервуара с субстратом за 20 минут. Через этот промежуток времени автомат (15) снова выключает насос. Сбросная (аварийная) труба (6) предупреждает переполнение резервуара раствором, отводя избыток его к фильтрам в сливной трубе.

Питательный раствор должен оставаться в резервуаре примерно 20 минут для полного насыщения гравия и только после этого снова освобождать резервуар. Как же достигается автоматизация в этом случае? Оказывается очень просто: в дне запирающего стакана (5) просверлено маленькое отверстие в (рис.36, увеличенная деталь схемы в правом верхнем углу), через которое из стакана медленно и непрерывно вытекает раствор. Отверстие должно быть именно такого диаметра, чтобы прим6ерно через 20 минут вес пустеющего стакана стал меньше веса уравновешивающего его груза (противовеса) (9), и тогда стакан поднимается кверху, открывая выход для раствора.

В резервуаре с субстратом есть еще одно сливное отверстие (4), служащее для полного освобождения установки. Для этого дно резервуара делается с 1%-ным уклоном в сторону сливного отверстия.

Воду, теряющуюся из бассейна с раствором и из всей системы, со временем пополняют за счет свежей воды из водопровода (22). При этом нет необходимости следить за пополнением уровня жидкости в бассейне (20). Для контролирования уровня раствора в бассейне имеется сигнальное устройство (21). При критическом уровне поплавок (21) замыкает цепь (23) аварийного сигнала (24), предупреждающего обслуживающий персонал.

Что еще можно увидеть на схеме? В бассейн (20) опущены два электрода (18) контрольного прибора (14), постоянно показывающего, все ли в порядке в отношении концентрации питательного раствора ( о концентрации подробнее говорится в разделе о питательном растворе). Кроме того, там же имеется спираль или кабель (19) для электроподогрева раствора до желательной температуры. Этот процесс регулируется самостоятельно дистанционным терморегулятором (13). Второй терморегулятор (12) контролирует работу обогревательной системы и, следовательно, температуру помещения.

Давайте же посмотрим, как исходя из описанного образца, мы могли бы соорудить миниатюрную установку, по возможности в точности воспроизводящую ту, что показана на схеме.

Начнем с резервуара для субстрата. Он должен иметь глубину не менее 25 см, а длину и ширину мы можем выбрать произвольно. Конечно, этот резервуар, так же как и бассейн для хранения раствора, мы покроем изолирующим слоем. Весьма рекомендуется монтировать резервуар на какой-либо подставке с четырьмя ножками, как у стола. Тогда под резервуаром можно разместить бассейн для раствора, имеющий равные с резервуаром габариты. Кроме того, поднятие гряды субстрата облегчает все операции по уходу за растениями.

Система расположения труб ясно показана на схеме, и ее детали можно не описывать. Вместо металлических труб можно воспользоваться резиновыми шлангами. Автоматическое перекрытие стока из резервуара также ничего сложного из себя не представляет. Нужно лишь проследить, чтобы стакан даже в опущенном состоянии был примерно на 1 см выше отверстия сбросной (аварийной) трубы, иначе отверстие для стока не будет открываться. Диаметр отверстия в дне стакана указать невозможно, поскольку он должен быть найден экспериментальным путем. Сначала просверливают совсем узенькое отверстие и расширяют его до тех пор, пока стакан (при наполненном резервуаре) не поднимется вверх после примерно 20-минутного вытекания из него раствора. (На стакан влияет не только противовес, но еще в большей степени выталкивающее действие воды на все больше и больше пустеющий сосуд.)
