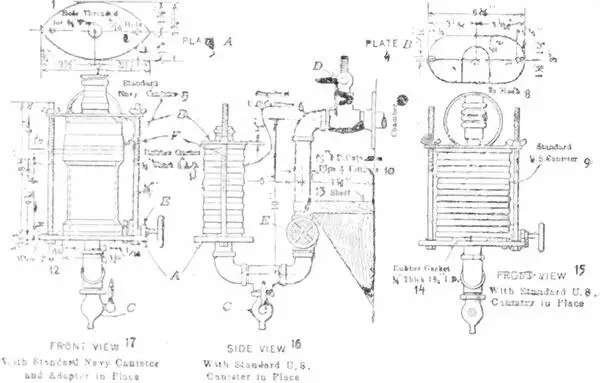

Рис. 77.

Детали коробко-держателей.

1. Отверстие для ¾ ″ трубки.

2. Отверстие для 5/16 ″ трубки.

3. Чертеж А.

4. Чертеж В.

5. Образцовая морская коробка.

6. Образцовая армейская коробка С. Ш.

7. Камера.

8. К маске.

9. Образцовая армейская коробка С. Ш.

10. ¾ ″ трубка и арматура для гальванизир. железа.

11. Резиновая трубка толщ. ¾ ″, диаметром 3 ″.

12. Проволочная шпилька.

13. Полка.

14. Резиновая трубка толщ. ¼ ″, диаметром 1¾ ″.

15. Вид спереди с установленной коробкой армейского образца.

16. Вид сбоку с коробкой армейск. образца.

17. Вид спереди с коробкой морского образца и закреплением.

В конце камеры, напротив дверей, в стену вделано зеркальное стекло в 36×48 дюймов, вставленное в ¼-дюйм. железную раму; вечернее освещение обеспечивается двумя осветителями по 12 квадр. дюймов каждый, которые вставлены в потолок камеры и снабжены лампами Мазда по 200 уатт, с рефлекторами Голофана. Отверстия вводов в камеру, числом пять, расположены в том же конце, ниже окна и в 9 дюймах над поверхностью стола.

Для поддержания однородности концентрации газа сделаны вентиляторы.

Были устроены различные приспособления для прикрепления коробок, подлежащих испытанию (рис. 77). Эти приборы позволяют по желанию менять коробку, не вызывая необходимости нарушать концентрацию находящегося в камере газа.

Для удаления газа из камеры существовал небольшой аппарат, называемый "утечником" (bleeder), при помощи которого было возможно устранять небольшое количество газа, а для быстрого опорожнения всего содержимого камеры имелся крупных размеров вентилятор.

Другие аппараты служили для определения физических условий при испытаниях, что имеет часто большое значение. Температура газа внутри камеры легко определялась с помощью термометра, подвешенного с внутренней стороны окна в таком положении, что его показания могли быть наблюдаемы снаружи. Относительная влажность смеси газа и воздуха в камере определялась посредством несколько видоизмененного гигрометра Реньо для определения момента появления росы. Прибор этот был установлен на столе, вделанном в стену.

Аппарат, предназначенный для определения сопротивления коробок и испытания их в отношении недостатков конструкции, состоит из насоса, изменяющего давление, и из измерителя утечки. Прибор этот установлен на небольшом столе, под которым на полке помещается мотор и воздушный насос. (Рис. 78).

Сопротивление коробок или изменение давления измеряется при помощи флометра (тягомера) А и водяного манометра Б . Через коробку и флометр А протягивается воздух со скоростью 85 литров в минуту, при чем струя регулируется игольчатым клапаном. Изменение давления в коробке отсчитывается на водяном манометре Б , один конец которого соединен с втягивающей трубкой, другой открыт. Отсчет обычно делается в дюймах, при чем вводится поправка на сопротивление соединительного рукава и самого аппарата.

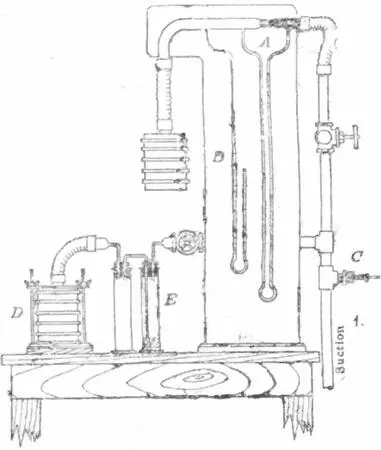

Рис. 78.

Прибор для определения падения давления и обнаружения утечки в коробках.

Коробки испытываются на утечку при помощи прибора, показанного под лит. Д на рис. 78. Коробка плотно прикрепляется посредством гаек к массивному ¼-дюймеюму листу резины, достаточно широкому, чтобы совершенно закрыть дно коробки и предотвратить доступ воздуха через клапан. Затем применяется всасывание, и утечка обнаруживается беспрерывным прохождением пузырьков воздуха через жидкость промывного цилиндра E . Другой пустой цилиндр для промывания газа включен в цепь между Е и коробкой, в качестве преемника для жидкости, которая может быть втянута обратно, когда всасывание прекращается. Если утечка обнаружена, место ее может быть определено нагнетанием воздуха в коробку и затем погружением ее в воду.

При пробах "на человеке" применялось три основных метода исследования:

1) Коробки помещались на полке с наружной стороны камеры или прикреплялись к стенным трубкам внутри камеры. Подвергающиеся испытанию лица остаются вне камеры, а наличник маски непосредственно скрепляется с коробкой — в первом случае, или со стенной трубкой, соединенной с коробкой, — во втором. Тогда определяется концентрация газа и отмечается время. Человек надевает маску и дышит до тех пор, пока не ощутит прохождение газа через коробку. В течение испытания работающим даются книги для чтения. Когда присутствие газа обнаружено, время снова отмечается, и промежуток времени, по истечении которого газ начинает просачиваться через коробку, считают за "время порчи" или "время службы" коробки. Одновременному испытанию подвергалось по 10 коробок, и средний вывод полученных данных служил характеристикой данного типа. Гораздо менее точные результаты получаются, когда окончательная цифра основывается на испытании небольшого числа коробок. Это происходит, главным образом, от различной скорости дыхания и восприимчивости различных людей.

2) Хотя постановка испытания та же самая, как и в первом случае, но цель преследуется иная; здесь требуется выяснить, сохраняет ли респираторная коробка полную защитную силу против газа в течение определенного данного промежутка времени. Опыт ведется так же как и в п. 1, за исключением того, что он прерывается по истечении указанного времени, при чем отмечается число коробок и время их действия.

3) Когда коробки принадлежат к такому типу, который не может быть подвергнут испытанию по первому методу, или когда желают установить проницаемость лицевой части, то люди надевают полную маску и входят в камеру. Они остаются там до тех пор, пока газ начнет проходить через коробку или наличник, или пока не будет решено, что прибор доставляет необходимую степень защиты. Время службы высчитывается, как и в п. 1.

4) Испытание максимальной скорости дыхания ведется при помощи людей, находящихся в камере или вне ее, при чем они должны производить усиленную работу на велосипедном эргометре. При этом испытании скорость дыхания нормального человека доходит до 60 или 70 литров в минуту.

За концентрацией газа следят в продолжение всего испытания, беря с помощью респиратора пробы и подвергая их анализу.

Типы употребляемых масок . В будущем образец 1919 года должен будет служить для всех испытаний. В течение прошедшей войны применялась следующая постановка опытов, хотя в специальных случаях имели место некоторые изменения.
