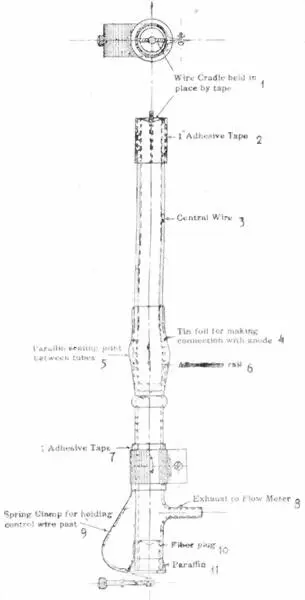

Рис. 90.

Преципитатор Котреля.

1. Проволочное кольцо, укрепленное тесьмой.

2. Тесьма-обмотка.

3. Центральная проволока.

4. Оловянная фольга для соединения с анодом.

5. Парафиновая прокладка между трубками.

6. Полоса алюминия.

7. Тесьма-обмотка.

8. Выход к измерителю поток.

9. Пружинный зажим для котроль. проволоки.

10. Фибровая пробка.

11. Парафин.

Дымовая коробка.

Дымовая коробка назначалась для употребления во флоте, когда дымовую завесу требовалось производить вне корабля. (Ниже описана дымовая труба, применявшаяся на борту судов). Плавающий прибор состоит из железного резервуара (содержащего дымовую смесь), помещенного на железном поплавке, предназначенном для поддержания прибора на поверхности, когда он спущен на воду (рис. 91). Железный резервуар состоит из цилиндра, высотою в 22 дюйма и диаметром в 10 дюймов. В стенках цилиндра в 1½ дюймах от его верха, высверлен ряд однодюймовых отверстий, через которые входит дым. Железный поплавок имеет приблизительно 2 фута в диамётре и 8 дюймов высоты. Эта коробка вмещает приблизительно 100 фунтов дымовой смеси и устроена так, что может оставаться в течение часа на поверхности воды. Смесь, будучи подожжена, горит от 9 до 9½ минут. Получающийся дым имеет Т. Р. О., приблизительно равную 1900. Рисунок 92 изображает применявшуюся во флоте дымовую коробку в действии.

Рис. 91.

Морская дымовая коробка.

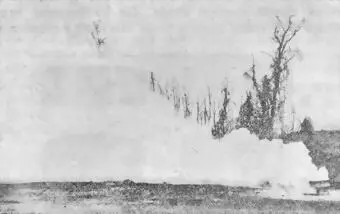

Рис. 92.

Морская дымовая коробка в действии.

Дымовая свеча.

Дымовые свечи употребляются для образования облаков дыма, с целью получения завес среди или позади линий расположения войск. Они состоят из резервуара (рис. 93) (луженого стакана размером 5½ дюйма на 3½ дюйма), вмещающего около трех фунтов видоизмененной Бергеровской смеси, и поджигаются посредством запала, схожего по устройству со спичечной головкой. Дым выделяется с постоянной скоростью, приблизительно в течение 4 минут, образуя густое туманоподобное низко растилающееся облако (рис. 94). Этот дым совершенно безвреден, и его можно свободно вдыхать. Затемняющая сила его велика, и при благоприятном ветре небольшое количество свечей может произвести завесу, достаточно густую для выполнения операций незаметно от неприятеля.

Дымовая ручная граната.

Дымовая ручная граната предназначалась для употребления в окопной и полевой войне там, где требовалось произвести густую дымовую завесу. Для изготовления дымовой гранаты 340 грамм дымовой смеси помещают в обыкновенную ручную гранату из легкого металла. По окружности головки гранаты имеются отверстия, закрытые цинковой полосой. Воспламенение производится запалом при бросании гранаты. Развивающаяся при реакции теплота расплавляют цинковую полосу, и в течение 45 секунд граната выделяет густые облака дыма.

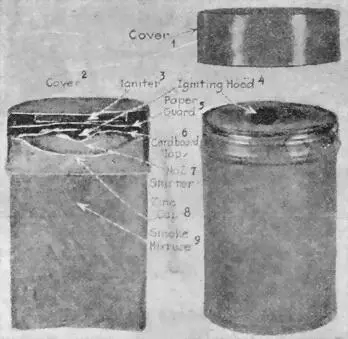

Рис. 93.

Дымовая свеча В. М.

1. Крышка.

2. Крышка.

3. Воспламенитель.

4. Покрышка воспламенителя.

5. Бумажная прокладка.

6. Картонная оболочка.

7. Запал № 2.

8. Цинковая крышка.

9. Дымовая смесь.

Хлорное олово также широко применялось в ручных гранатах, так как при взрыве оно дает очень неприятный дым. В конце войны, вследствие высокой цены на олово и настоятельной нужды в нем для других целей, четыреххлористое олово было заменено четыреххлористым кремнием. Применялась также и смесь четыреххлористого кремния и хлор-пикрина. Она не только дает очень хорошее дымовое облако, но вместе с тем имеет и ядовитые свойства, присущие хлор-пикрину.

Способ воспламенения дымовой гранаты тот же самый, как и любой ручной гранаты, снабженной трубкой. При бросании граната берется обыкновенно в руку таким образом, чтобы пробка ее приходилась между пальцами. Предохранитель вытаскивают другой рукой и бросают гранату движением руки вверх. Когда граната вылетает из руки, ударник воспламеняет запал.

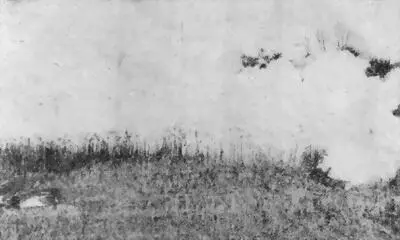

Рис. 94.

Облако, производимое дымовой свечей В. М.

Ручная и ружейная граната с желтым фосфором стали к концу войны наиболее употребительными дымовыми гранатами. Граната с хлорным оловом употреблялась для удаления неприятеля из убежищ, но не в качестве дымообразователя.

Дымовой снаряд Стокса.

Дымовой снаряд Стокса был усовершенствован для того, чтобы производить на дальних расстояниях наилучшую из возможных дымовых завес, при помощи легко переносного орудии. Трехдюймовый снаряд Стокса, приспособленный для развивающихся при горении дымов, весит приблизительно 13 фунтов и содержит около 4 фунтов обычной дымовой смеси, Этот снаряд предназначается для образования устойчивой завесы в течение 3–4 минут.

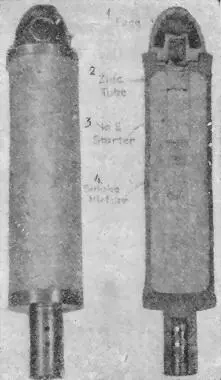

Рис. 95.

Дымовой снаряд Стокса.

1. Трубка.

2. Цинковая трубка.

3. Запал № 2.

4. Дымовая смесь.

Дымовая бомба Ливенса.

Дымовая бомба Ливенса предназначалась к употреблению в восьмидюймовом газомете Ливенса для образования на отдаленных расстояниях дымовой завесы большого об'ема и большой продолжительности. Бомба, предназначенная для образования дыма при горении, весит 17,5 фунтов в пустом виде и 49 фунтов в снаряженном. Для снаряжения бомбы Ливенса употреблялась специально приспособленная и ней газо-дымовая смесь.

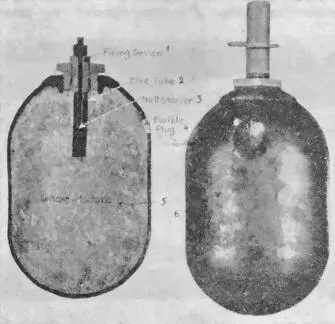

Рис. 96.

Дымовая бомба Ливенса.

1. Воспламенитель.

2. Цинковая трубка.

3. Запал № 2,

4. Плавкая пробка.

5. Дымовая смесь.

Дымовые смеси в снарядах Ливенса не применялись более или менее широко в течение войны, и вопрос о том, будут ли они когда-либо применяться, остается открытым.

Из газомета Ливенса обычно можно дать только один выстрел, после чего он требует новой установки; поэтому минометы Стокса являются более удобными и употреблялись везде, где только была возможность.

Дымовая труба.

Дымовая труба была изобретена для выпуска облаков белого дыма с кормы корабля. Производящие дым вещества состояли из жидкого аммиака и четыреххлористого кремния, с примесью углекислоты в качестве сжатой под давлением среды. Последняя является наиболее удовлетворительным средством для развития давления, потому что: 1) четыреххлористый кремний выбрасывается с ее помощью почти под постоянным давлением; 2) углекислота легко превращается в жидкость и потому применима в жидком состоянии; давление ее пара при 60° Фаренгейта равно 800 фунтам, почему дымовой цилиндр почти целиком может быть опорожнен без ослабления действия; 3) углекислота достаточно растворима в четыреххлористом кремнии, чтобы заставить последний вскипать и таким образом существенно усиливать его испарение при разбрызгивании; 4) жидкая углекислота по своим физическим свойствам вёсьма схожа с жидким аммиаком, что дает возможность четыреххлористому кремнию "итти в ногу" с аммиаком при переменах температуры, и обеспечивает получение нейтрального, а потому и наиболее действительного дыма.
