Юрий Каторин - Уникальная и парадоксальная военная техника

Известный судостроитель капитан Кольс решил задачу по-другому: он предлагал выделить на судне специальный затопленный водой отсек, внутри которого установить вращающийся барабан с двумя орудиями. Орудия размещались на барабане так, что, когда одно из них находилось наверху для заряжания, другое располагалось внизу в положении для выстрела — дулом к подводному отверстию в борту. Воспламенение заряда осуществлялось с помощью электрического тока. После выстрела барабан поворачивался на пол-оборота, поднимая выстрелившее орудие для заряжания, а верхнее орудие опуская в воду для нового выстрела. При заряжании дуло герметически закрывалось пергаментом. Вращение производилось специальным механизмом.

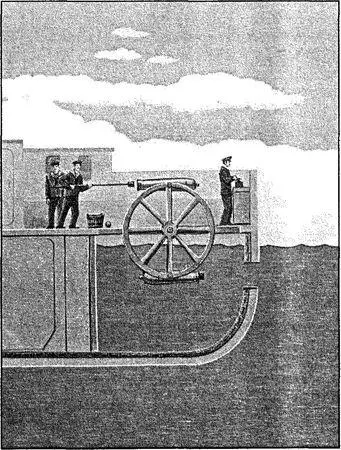

Установка Кольса.

Американцы Дорфи и Дууффи предлагали изобретенное ими орудие для стрельбы под водой ставить в носовой части судна вместо тарана. Орудие заряжалось с казенной части, а отверстие в носу закрывалось двумя специальными клапанами, которые представляли собой секрет изобретателей. Опыты были удачными, но применения не получили.

В 1863 году в России был объявлен конкурс на разрешение вопроса о производстве подводной стрельбы из орудий, расположенных ниже ватерлинии. Лучшей оказалась разработка известного артиллериста полковника Пестича и инженера-механика Миронова. Для предотвращения проникновения воды внутрь судна через подводный порт изобретатели применили набивочную коробку, поставив ее между стенками пушечного порта и орудия. Для установки пушки применили неподвижный станок, по которому ствол мог скользить. Испытания были успешно проведены в Кронштадте в 1864 году.

Однако при всей своей оригинальности указанные выше идеи практического разрешения не получили, несмотря на острейшую нужду в средствах борьбы с броненосцами. Главным препятствием явилось малое расстояние, которое мог пройти снаряд под водой. Опыты, проведенные в 1859 году в Англии и в 1862 году в Америке, показали, что даже крупнокалиберное (152—178-мм) орудие может нанести действенное разрушение в подводной части судна на расстоянии всего 9—12 м.

Понятно, что изобретательская мысль активно работала и над устранением указанного недостатка. Этим, в частности, занимался известный французский артиллерист Монжери. Он предлагал для увеличения дальности хода применить ракету. Продолговатый снаряд снаряжался как сухопутная боевая ракета, но не имел хвоста. Стабилизацию осуществляли винтовые нарезки, закрепленные в передней части. Эти нарезки раскручивали снаряд при его движении в воде. Для осуществления выстрела Монжери предлагал особое тонкостенное безоткатное орудие, заряжаемое с казенной части. Отверстие в борту закрывалось специальным клапаном. Для увеличения начальной скорости и воспламенения ракетного состава употреблялся небольшой пороховой заряд, прикрепляемый к поддону. Проект испытан не был.

Кроме Монжери ракетные снаряды для подводной стрельбы предлагались его соотечественником Девицем. Снаряд Девица состоял из пустотелого сигарообразного корпуса, в передней части которого помещался боевой заряд, а также из ракеты для сообщения движения и хвоста. Ракета вставлялась внутрь корпуса, а для предохранения снаряда от перегрева имелась изолирующая прокладка.

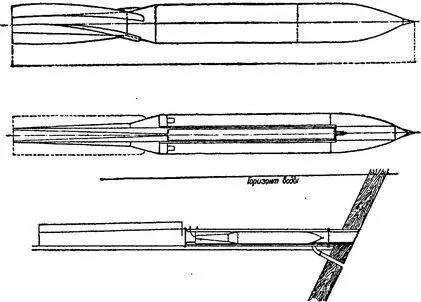

Снаряд и пусковая установка Девица.

Такая компоновка позволяла использовать вставки с различным временем горения. Передняя часть ракеты сообщалась с зарядной камерой, чем обеспечивался взрыв снаряда, если ударный взрыватель в передней части не срабатывал. Хвост одевался на заднюю часть снаряда и имел четыре винтообразных выступа для сообщения вращения при движении. Установка для пуска представляла собой неподвижную трубу, передний конец которой закреплялся в борту и выводился под воду. Торцы трубы закрывались крышками, а внутренняя полость сообщалась с забортной водой трубкой, снабженной вентилем. В верхней части пусковой трубы имелось запальное отверстие для воспламенения ракеты и клапан для выпуска воздуха при заполнении установки водой перед производством выстрела.

Следующий шаг был уже очевиден: заменить малоэффективный в воде ракетный двигатель хорошо зарекомендовавшим себя винтом. И в 1866 году англичанину Р. Уайтхеду совместно с лейтенантом австрийского флота Лупписом на заводе в Фиуме удалось создать такой снаряд, который мог под действием собственных механизмов, работающих на сжатом воздухе, перемещаться под водой с помощью винта. Это изобретение положило начало развитию нового действительно грозного оружия — торпеды. Но это уже тема для другого рассказа.

Идею удара из-под воды вспомнили в конце Первой мировой войны англичане, но своей целью они выбрали не борт броненосца, а береговые укрепления. Любому моряку известно, что дуэль боевого корабля с морской крепостью — дело совершенно безнадежное, это лишний раз подтвердили бои 1915 года за Дарданеллы. И тогда родился проект подводного монитора. В 1918 году были спущены на воду три британские подводные лодки типа «М», которые резко выделялись среди современных по своему вооружению. Имея водоизмещение в 2000 т (почти в два раза больше, чем обычные океанские лодки серии «L»), они были вооружены башенным орудием калибром в 12 дюймов (305 мм), устанавливающимся перед рубкой. Имелось в виду, что пушка должна быть заряжена в надводном положении, а ствол ее установлен с максимальным углом возвышения. После этого лодка погружалась так, что дуло торчало над водой, и приближалась к объекту атаки. Пушка наводилась на цель с помощью перископа, при этом маневрирование стволом осуществлялось всем корпусом лодки, и производился выстрел. Затем лодка полностью погружалась и покидала зону действия береговых батарей, ибо для перезаряжания орудия все-таки требовалось всплывать. На вооружение эти лодки поступили в 1920 году, уже после окончания войны, поэтому никакой практической пользы, кроме очередного парадокса, занесенного в Книгу рекордов Гиннесса, от этих огромных субмарин Англия так и не получила.

Английский подводный монитор М-1.

Гораздо больший интерес для военного историка представляет немецкий план ракетного обстрела из-под воды США, хотя он так и не был осуществлен. Согласно этому плану, подводная лодка должна была отбуксировать управляемый по проводам контейнер с ракетой Фау-2 к побережью Америки. В точке запуска у контейнера продувалась носовая цистерна жидкого балласта, и он всплывал в вертикальном положении. Далее автоматически открывалась его носовая горловина, включался двигатель ракеты, и она стартовала.
