В наши дни, когда советская власть открыла народу широкие дороги в науку, становится трудно представить себе тот поистине героический подвиг, который должен был совершить солдатский сын Иван Ползунов, чтобы стать по знаниям на уровень инженеров своего времени. И этот подвиг был совершен.

В январе 1758 года Ползунову поручили сопровождать обоз серебра в Петербург. Уже зрелым мастером, подготовившим себя теоретически и практически, тридцатилетний Ползунов прибыл в столицу. Здесь находилась Академия наук, где творил великий Ломоносов, здесь было много интересных и новых технических сооружений.

По возвращении из Петербурга Ползунов вскоре получил чин «шихтмейстера» — что означало уже переход из разряда нижних чинов в разряд «благородного» сословия, а в 1761 году шихтмейстер Ползунов был назначен заместителем начальника Колыванского завода.

Так пробил себе дорогу «в люди» своим трудолюбием и способностями талантливый сын русского народа Иван Ползунов.

Не счастливая мысль, поданная кипящим чайником, не легкая техническая находка, а длительный и упорный труд, систематическое совершенствование своих знаний привели первого русского теплотехника Ползунова к изобретению нового, универсального двигателя — непрерывно действующей паровой машины.

Прежде чем познакомиться с паровой машиной Ползунова, подведем итоги тому, что было сделано раньше другими изобретателями.

Работами Папена, Сэвери, Дезагюлье, Ньюкомена и еще многих инженеров, как нам уже известно, удалось создать тепловую «атмосферную» машину, причем стало совершенно очевидным, что:

1) не вытеснительные насосы Сэвери — Дезагюлье, а машины с цилиндром и поршнем оказываются практически наиболее удобными и мощными;

2) паровой котел должен быть отделен от рабочего цилиндра машины.

Однако на построенных и работающих машинах можно было убедиться в несовершенстве «атмосферных» двигателей и прежде всего потому, что такие двигатели не могли приводить в действие машины, которые требовали непрерывного движения рабочего органа. «Атмосферная» машина могла сообщать качание штанге насоса, но вращать вал мельничного жернова она не могла. Между рабочими ходами поршня вниз (под действием атмосферного давления и собственного веса) происходили холостые хода вверх (под действием пара). Поэтому и получался перерыв: даст толчок машина штанге насоса или сделает нажим на кузнечный мех — и прервет свое действие на время холостого хода.

Жернова же или другие машины (станки, например) не могут работать толчками, — им нужно, чтобы всё время сила двигателя заставляла вращаться рабочий вал.

Вот этот основной недостаток и мешал атмосферной паровой машине стать универсальным двигателем, в котором нуждалась промышленность.

В апреле 1763 года Иван Ползунов подал начальнику Колывано-Воскресенских заводов свою докладную записку с проектом «огнедействующей» машины — так он называл свое изобретение.

Работая над созданием нового двигателя, Ползунов меньше всего думал о личном обогащении. Он прежде всего стремился облегчить труд рабочих, принести славу не столько себе, сколько своему Отечеству. В докладной записке он писал: «…Славы (если силы допустят) Отечеству достигнуть, и чтобы то во всенародную пользу… ввести. И тем самым облегчая труд по нас грядущим, славу и благодарность дойтить».

Проект Ползунова был разработан тщательно, с выполнением всех необходимых расчетов. В те времена не все машины строились по расчету. Многие изобретатели — например, тот же Ньюкомен — первые машины изготовляли, пользуясь только своим опытом, подчас даже без чертежа. Ползунов был по техническим знаниям значительно выше таких изобретателей, — он заранее всё продумал и рассчитал, изложив всё это на бумаге.

Посмотрим же, как решил задачу создания универсального теплового двигателя Ползунов. А то, что он именно такую задачу и ставил перед собой, видно из той же докладной записки.

Он писал, что следует «…сложением огненной машины водяное руководство пресечь и его, для сих случаев, вовсе уничтожить, а вместо плотин за движимое основание завода ее учредить так, чтобы она была в состоянии… по воле нашей, что будет потребно, исправлять», то есть новый тепловой двигатель должен сделать промышленность независимой от рек; все нужды завода в двигательной силе можно будет удовлетворить «огненной машиной».

Таким образом, Ползунов с самого начала правильно понял задачу техники своего времени и, разрабатывая проект двигателя, стремился обеспечить универсальность его применения.

Что же предложил Ползунов?

Посмотрим, как бы выглядела машина Ползунова, изготовленная по первому его проекту.

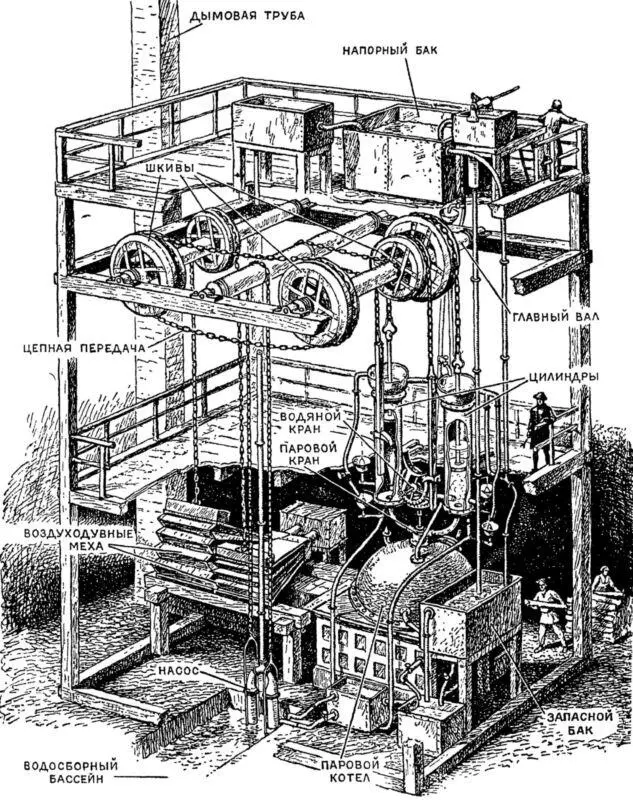

Так выглядела бы паровая машина Ползунова, изготовленная по первому проекту.

Ползунов, как мы видим, конечно, отделил котел от цилиндра. Но пар из котла поступает не в один цилиндр, как в машине Ньюкомена, а по очереди в два цилиндра: то в правый, то в левый. Пока в одном цилиндре паром поршень поднимается, в другом цилиндре пар конденсируется и поршень опускается.

«Ну и что же? — скажете вы. — В машине Ньюкомена так же работает поршень; может быть, здесь просто сдвоенная машина Ньюкомена?»

Но тогда посмотрим, как от поршней передается усилие на рабочий вал машины, который изображен сверху. На этом валу сидит колесо с широким ободом (шкив). Шкив обернут цепью, оба конца которой соединены с обоими поршнями. Когда левый поршень пойдет вниз, — за ним потянется левый конец цепи и шкив повернется влево. Правый же конец цепи при этом поднимется, так как поршень держать его не будет, потому что в это время в правый цилиндр подается пар и, следовательно, поршень сам идет вверх.

Потом всё то же самое повторится в обратном направлении — шкив повернется вправо. И так попеременно — то вправо, то влево — будет качаться шкив. Вместе со шкивом будет вправо и влево качаться вал, а от вала это движение можно передать цепью на другой шкив и на другой вал. От этого другого вала можно по очереди качать то правый, то левый воздуходувный мех.

Вот и выходит, что машина обеспечивает непрерывную работу вала… Правда, пока еще нет непрерывного вращения, которое нужно, скажем, мельнице, но есть непрерывное качание, которое нужно воздуходувным мехам, насосам и другим подобным механизмам.

И снова у вас, наверно, возникает желание сравнить машину Ползунова с двумя машинами Ньюкомена. «А ведь можно же качать каждый мех в отдельности двумя одноцилиндровыми атмосферными машинами?» — думаете, очевидно, вы.
