Марк Левин - Машина-двигатель

То же самое можно сказать и о тепле. Если тепло, совершая работу, будет переходить от верхнего температурного уровня к нижнему, то, чем эта разница уровней окажется больше, тем большую работу можно получить от того же количества тепла.

Как переход воды от верхнего уровня к нижнему можно использовать для получения механической работы? На пути потока воды ставится водяное колесо или гидротурбина.

А как можно превратить тепло в механическую работу? Надо при переходе тепла от тела с высокой температурой к телу с низкой температурой поставить на его пути какое-либо устройство, где часть этого переходящего тепла использовалась бы для расширения газа, двигающего поршень.

Ведь то тепло, которое перешло от печки и согрело человека, никакой механической работы не совершило. Это был процесс простой теплопередачи.

А представьте себе другой случай. Вы купили в зимний день цветной воздушный шар. Придя домой, вы привязали этот шар возле печки и забыли о нем. Но вскоре он сам напомнил о себе, — раздался сильный хлопок, напоминающий выстрел, и вместо шара вы увидели жалко болтающиеся на бечевке лоскутки пузыря. Шар лопнул. Тепло, переходившее от печки к холодному шару, постепенно нагревало его. При этом заключенный внутри шара воздух нагревался тоже, а при нагреве все газы, как вам известно, расширяются. Но расширению воздуха препятствовала оболочка. Давление воздуха стало повышаться, оболочку начало распирать, пока она не лопнула. Таким образом, здесь тепло, переходящее от тела с высокой температурой к телу с низкой температурой, было частично использовано для механической работы — разрыва оболочки шара.

Следовательно, всякая машина, где тепло превращается в механическую работу, то есть всякий тепловой двигатель, должен иметь два температурных уровня: верхний (источник тепла) и нижний (охладитель), а кроме того, в такой машине должно находиться вещество, способное изменять свой объем от нагрева и охлаждения и тем самым превращать тепло в механическую работу, например двигая поршень в цилиндре. Таким веществом может быть любой газ или пар, и называется это вещество «рабочим телом».

Вот Сади Карно как раз первый и указал на то, что в основе работы любого теплового двигателя лежит разность в температурном уровне рабочего тела (которым не обязательно должен быть пар, — об этом тоже впервые сказал Карно) до входа в цилиндр машины и после выхода из него. Чтобы наибольшая доля затраченного на нагрев тепла превратилась в работу, необходимо:

1) с помощью источника тепла с возможно более высокой температурой нагревать при этой температуре рабочее тело;

2) при нагреве заставить рабочее тело расширяться и совершать работу (например, позволив ему двигать поршень в цилиндре);

3) отводить от рабочего тела тепло охладителем, температура которого должна быть как можно ниже;

4) расширение продолжать без нагрева до тех пор, пока температура рабочего тела не снизится до температуры охладителя.

В паровую машину можно впустить пар разной температуры. Чем выше начальная температура, тем больше работы пар производит. Внутри цилиндра паровой машины пар будет толкать поршень и сам расширяться. Но, расширяясь, он, во-первых, постепенно будет уменьшать свое давление на поршень, во-вторых, он также постепенно будет и охлаждаться.

Заметим, что все газы при сжатии повышают свою температуру, а при расширении снижают. Наверно, накачивая велосипедным насосом шину, вы замечали, что насос начинает нагреваться. Это происходит как раз потому, что вы многократно сжимаете воздух внутри насоса. С другой стороны, если вы дотронетесь до трубки, выходящей из баллона, в котором содержится сжатый газ, в тот момент, когда газ выпускают, — вы ощутите, как трубка холодеет. При выходе из баллона газ расширяется и температура его при этом падает.

Вернемся к цилиндру паровой машины.

Итак, расширившийся пар снизил свою температуру и свое давление. Очевидно, если удастся пар расширить, как говорят, глубже, до очень малых давлений, а следовательно, и температур, то работу этот пар произведет большую. Вот почему полезно ставить за паровой машиной конденсаторы. Снижая температуру выходящего пара до температуры, близкой к температуре охлаждающей воды, стало возможным получить очень малое давление в конденсаторе, равное 0,04 атмосферы. При этом в цилиндре паровой машины образуется тоже низкое конечное давление, при котором пар и поступает в конденсатор.

Как и указывал Карно, понижение температуры пара на выходе, осуществленное с помощью конденсатора, привело к лучшему использованию тепла. Паровые машины с конденсатором стали обладать более высоким коэффициентом полезного действия.

В современной паровой технике дальше понижать нижний температурный уровень уже затруднительно. И так в конденсаторе образуется почти пустота (0,04 атмосферы!). Поэтому сейчас обращено особое внимание на повышение начальных давлений и температур пара.

Оба эти пути, указанные Карно, помогли совершенствовать паровую машину. Но, кроме того, в размышлениях «отца термодинамики» содержались очень важные мысли и о том, как лучше подводить тепло к рабочему телу, как лучше расширять рабочее тело, как лучше отводить от него тепло на нижнем температурном уровне и как лучше вновь подготавливать рабочее тело к расширению. Карно предложил идеальный цикл тепловой машины, при котором во время перехода от верхнего температурного источника к охладителю тепло превращалось бы в максимально возможное количество механической работы и не терялось бы на теплообмен с окружающей средой.

Познакомимся же с этим идеальным циклом Карно, так как к нему стремятся приблизить циклы всех тепловых двигателей. По тому, как далеко отклоняется процесс превращения тепла в механическую работу в данном двигателе от процесса, предложенного Карно, судят о термодинамическом совершенстве такого двигателя.

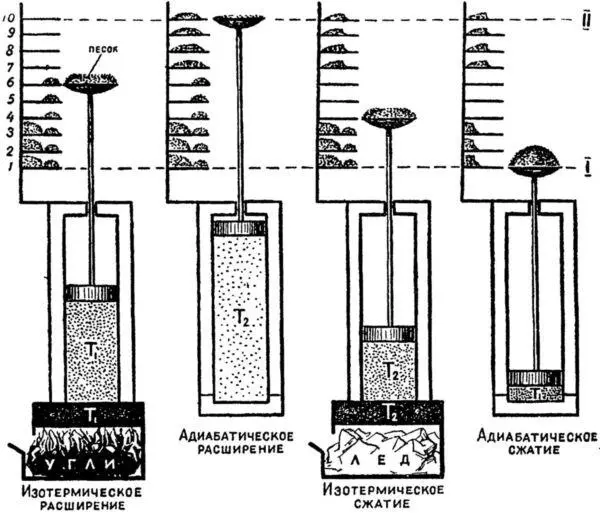

Так можно было бы осуществить работу теплового двигателя по идеальному циклу, предложенному Карно.

Представим себе цилиндр с нагруженным поршнем. Грузом является песок, насыпанный в чашу. Внутри цилиндра находится «рабочее тело» — какой-либо газ.

Допустим, что стенки цилиндра и поршень сделаны из такого материала, который не пропускает тепло. Через донышко же цилиндра, которое сделано из теплопроводного материала, можно газ нагревать или охлаждать. Предположим далее, что у нас имеется два чугунных ящика с плитами. В первый ящик положены горячие угли, и плита нагрета до температуры T 1. Во второй ящик положены куски льда, и плита охлаждена до температуры Т 2. Подведем под цилиндр горячую плиту. Через некоторое время газ нагреется до температуры плиты T 1и займет некоторый начальный объем в цилиндре: поршень с полным грузом окажется на высоте I. Предположим, что вдоль вертикального движения чаши с песком поставлена колонка, разделенная полочками на ячейки. Сбросим в ячейку 1 немного песку. Поршень станет легче, и газы его приподнимут до полочки 2. При этом произойдет небольшое расширение и, следовательно, охлаждение газа; но, добавив немного угля в нашу жаровню, мы опять установим температуру Т 1. Затем то же самое проделаем вновь — поршень поднимется до полочки 3, и так далее. Достигнув уровня, например, полочки 7, мы отведем горячую плиту, закроем донышко, чтобы не уходило из цилиндра тепло, и сбросим песок, не добавляя нового тепла. Поршень дойдет до полочки 8, но газ, теперь уже расширившись, несколько охладится, так как добавки тепла не поступает. Чтобы достигнуть полочки 9, нам придется сбросить на полочку 8 больше песка, чем сбрасывалось раньше, так как вместе с расширением и охлаждением начало значительно снижаться и давление газа. Достигнув полочки 9, мы сбросим вновь много песка. До полочки 10, где стоит упор верхнего крайнего положения, поршень дошел с небольшим грузом.
