Современный электромотор по своему устройству, конечно, отличается от того, что предлагал в свое время Якоби.

Рассмотрим, как работает простейший современный электродвигатель — двигатель постоянного тока.

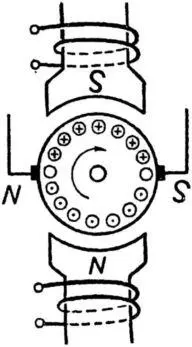

Схема электромотора постоянного тока.

В каждом электродвигателе имеется неподвижная часть — корпус, или статор, и подвижная, вращающаяся, — ротор.

Статор имеет выступы — полюсы, между которыми вращается ротор. Вокруг полюсов намотана проводящая электричество металлическая проволока в изоляции. Это обмотка статора.

Имеется обмотка и на роторе. Если теперь направить электрический ток и в обмотку статора и в обмотку ротора, то получится следующее.

Из физики известно, что ток, проходя по проводнику, создает вокруг этого проводника магнитное поле. Значит, такое поле возникнет и вокруг статора и вокруг ротора. Это будет означать, что внутри одного магнита оказался другой. А в этом случае, как известно, магниты будут стремиться встать друг против друга своими разноименными полюсами. Северный полюс ротора устремится к южному полюсу статора — возникнет движение ротора. И это движение будет происходить всё время, пока идет ток по обмоткам, потому что у ротора положение полюсов определяется неподвижными щетками, по которым подводится ток, и такого момента, когда разноименные полюса статора и ротора притянутся, не наступает. Как только один виток обмотки ротора, стоящий возле щеток, повернется, следом за ним подойдет к щеткам другой виток и тоже повернется. Так возникает сила, поворачивающая ротор. Эту силу можно использовать, соединив вал ротора с любой машиной или станком.

Но для того, чтобы электромотор мог вырабатывать механическую энергию и приводить в движение рабочие машины, к нему нужно подвести электрический ток.

К сожалению, электрическая энергия в природе не находится в таком же свободном виде, как энергия воды или ветра, не может быть получена так же легко, как тепловая, путем сжигания топлива. Чтобы вырабатывать электрическую энергию, то есть получать электрический ток, обычно нужны специальные машины. Об этих машинах мы уже говорили в связи с гидротурбинами. Они называются, как нам уже известно, электрогенераторами. Внешне они похожи на электромоторы, только если электромоторы электрическую энергию превращают в механическую энергию вращения, то они, наоборот, механическую энергию вращения превращают в электрическую энергию.

Так, например, двигатель, о котором говорилось выше, можно было бы обратить в электрогенератор следующим образом.

Необходимо было бы по прежнему посылать ток только в обмотку статора. В обмотке ротора же, если ротор чем-либо привести во вращение, появился бы свой электрический ток. Ведь при вращении обмотка ротора пересекала бы магнитное поле статора и, что так же известно из физики, в витках этой обмотки возникал бы электрический ток.

Ток от ротора можно отводить и использовать для любых нужд, в том числе и для питания электродвигателей. Значит, чтобы выработать электрический ток, надо чем-то вращать вал электрогенератора. Полученный электрический ток будет использован в электромоторах, и вновь произойдет превращение электрической энергии в механическую.

Вот и выходит, что электромоторы не «самостоятельные» двигатели. Они именуются двигателями вторичными. Для выработки электрического тока всё равно нужны «первичные» двигатели, которые смогли бы вращать электрогенераторы, то есть нужны двигатели такие, как гидротурбина, паровая машина, паровая турбина или двигатель внутреннего сгорания, о котором будет сказано дальше.

Электромоторы же удобны тем, что, коль скоро электрическую энергию можно передавать по проводам на расстоянии, они могут стоять прямо возле каждого станка или каждой машины. Тут не требуется сложных передач — валов, шкивов, ремней и прочего, — с помощью которых передавалось бы движение на рабочие машины от любых других двигателей.

Способ приводить в движение каждую рабочую машину с помощью своего электромотора инженеры называют «индивидуальным приводом».

Итак, появившийся электромотор требовал создания станций, на которых бы вырабатывался электрический ток. Но, может быть, вам покажется слишком сложной такая комбинация из первичного двигателя, электрогенератора и вторичных двигателей — электромоторов? Быть может, вы считаете, что приводить рабочие машины по-старому, с помощью одного первичного двигателя, всё же проще, удобнее и дешевле?

Но не забудьте, что электрический ток потребовался не только для электромоторов. Ведь с 1875 года, после того, как на лондонской выставке наш русский инженер Павел Николаевич Яблочков продемонстрировал новый источник света — «электрическую свечу», электрическое освещение стало всё шире и шире распространяться по всему миру. Значит, нужно было вырабатывать ток и для освещения.

А потом всё больше и больше электричество стало входить и в промышленность, и в быт, и в транспорт.

Вопрос о создании электростанций с мощными первичными двигателями уже в конце XIX века стал одной из важнейших проблем техники. Электростанции строились в городах, при крупных заводах.

В 1882–1883 годах первая электростанция появилась и в России. Она была размещена на барже и стояла на реке Мойке, в Петербурге. Электрогенераторы приводились в движение шаровыми машинами. Мощность этой станции была всего 150 киловатт (204 лошадиных силы). Более совершенные и мощные электростанции появились в России в 1887–1888 годах.

Вы уже знаете, что для привода электрических генераторов можно использовать водяные двигатели — гидротурбины. Но нельзя забывать, что электрический ток хоть и можно передавать на расстояние, но не на любое, а на сравнительно небольшое, иначе в проводах будет потеряно много полезной энергии. Кроме того, не на всякой реке выгодно строить гидростанцию, — река должна быть полноводной, требуется водохранилище — озеро, из которого пополнялась бы река в периоды спада воды. Наконец, чтобы построить гидростанцию, надо выполнить большие работы по сооружению плотины, специального здания и так далее. Поэтому вместе с созданием гидростанций с конца XIX века широко развернулось строительство и теплостанций. Даже теперь, когда в нашей стране только за годы советской власти построено и введено в действие 90 гидростанций большой и средней мощности и множество мелких гидростанций, но еще до сих пор 80 % всей электроэнергии вырабатывают у нас тепловые электростанции. На этих электростанциях в качестве первичных двигателей используются двигатели тепловые.
