Итак, мощность, развиваемая турбиной, будет частично затрачиваться на вращение компрессора, но от этого еще толку мало. Ведь компрессор обслуживает самое же турбину. Вот та другая часть мощности, которую турбина отдает электрогенератору, — эта мощность будет полезной, ее можно использовать на внешние нужды.

Значит, задача инженеров состоит в том, чтобы создать установку, где как можно меньше мощности затрачивалось бы на привод компрессора и как можно больше — на привод электрогенератора.

Такая простейшая схема установки не позволяет получить коэффициент полезного действия турбины свыше 15–22 % даже при температуре газа в 500–700 °C.

Обычно нет смысла менять дизели или паровые турбины, где коэффициент полезного действия выше, на установки этого типа.

Но вот, если между компрессором и камерой сгорания поместить простой теплообменный аппарат — «регенератор», в котором всасываемый воздух подогревался бы выхлопными газами турбины, тогда будет использовано тепло и этих газов, отчего коэффициент полезного действия установки может даже превышать 30 % и приблизиться к коэффициенту полезного действия лучших паровых турбин.

Ну, а если добавить еще некоторые устройства, то коэффициент полезного действия такой газовой турбины можно довести до 35 %, то есть догнать некоторые типы поршневых двигателей внутреннего сгорания.

Турбинная установка, о которой только что было рассказано, называется еще установкой открытой схемы. Так она называется потому, что рабочее тело — воздух — поступает из атмосферы (по стрелке «а»), а отработавшие газы тоже выбрасываются в атмосферу (по стрелке «б»).

Посмотрим, как работает газотурбинная установка закрытой схемы.

Такая турбина тоже имеет компрессор, который нагнетает воздух. Но нагнетание происходит не в камеру сгорания, а в змеевик воздушного котла.

Воздушный котел имеет почти такую же топку, что и паровой котел. Только здесь теплом сгорания топлива нагревается не вода, а воздух, проходящий по трубам змеевика через топку.

Таким образом, компрессор, нагнетая воздух через котел, заставляет этот воздух нагреваться, отчего увеличивается его способность производить работу. Затем воздух проходит в полость турбины, совершает работу, расширяется и дальше не выбрасывается в атмосферу, а проходит через регенератор, холодильник и обратно к компрессору.

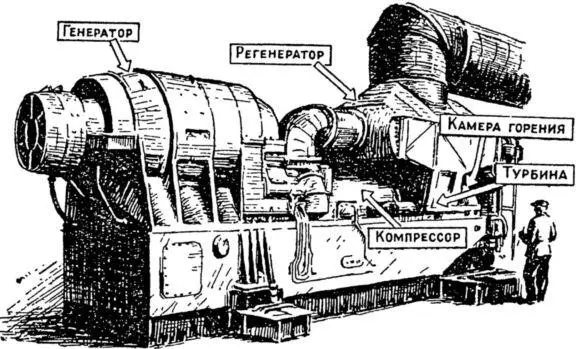

Здесь, на рисунке, показана одна из первых газотурбинных установок с регенератором, построенная нашими заводами.

Обратим внимание на два устройства: регенератор и холодильник.

Вы уже знаете, зачем нужен регенератор. Так же как отработавшие газы в турбине внутреннего сгорания, отработавший воздух здесь выходит еще с достаточно высокой температурой и своим теплом может подогреть воздух, поступающий из компрессора в котел. Этот подогрев и происходит в регенераторе.

А вот зачем холодильник?

Но мы ведь уже знаем, что для работы теплового двигателя, кроме «источника тепла», должен иметься и «источник холода». То есть тепло должно не только подводиться, но и отводиться.

Вот холодильник и отводит от рабочего тела то тепло, которое осталось неиспользованным в турбине и регенераторе. При этом воздух перед поступлением в компрессор охлаждается, и мощность, которую надо затратить на привод компрессора, снижается.

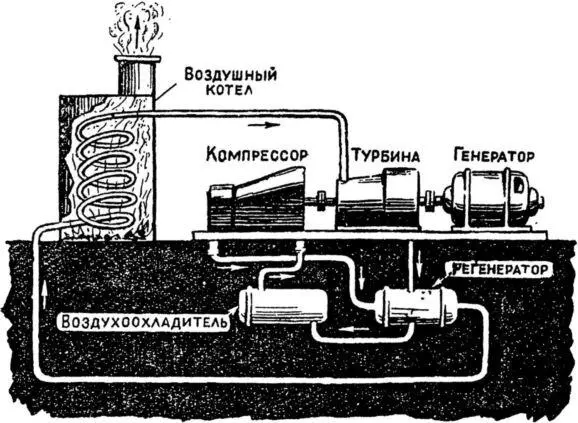

Схема газотурбинной установки замкнутого цикла (внешнего сгорания).

Таким образом, рабочий воздух турбины совершает замкнутый путь: холодильник — компрессор — регенератор (подогревается) — котел (нагревается до высокой температуры) — турбина (расширяется и охлаждается, совершая внешнюю работу) — регенератор (отдает тепло воздуху, поступающему в котел) — холодильник.

А что же является «источником холода», охладителем, в разомкнутой схеме? Там ведь нет холодильника!

Так же как и для двигателей внутреннего сгорания, этим источником является здесь наружная атмосфера.

Газотурбинную установку замкнутой схемы можно назвать еще и турбоустановкой внешнего сгорания, так как топливо здесь не соединяется с рабочим воздухом и сгорает в отдельном котле.

Не правда ли, — газотурбинные установки, с которыми мы только что познакомились, существенно отличаются от дымовой вертушки? А между тем первые промышленные турбины, которые появились лишь в 1936–1937 годах, работали, почти повторяя принцип этой вертушки.

Дело в том, что на некоторых химических заводах при получении основного продукта выделяется много горячих газов, уходящих в атмосферу. Вот и появилась идея — использовать энергию этих газов, поставить на их пути турбину.

Таким образом, первые современные газовые турбины не имели своей камеры сгорания, работали на энергии газов — отходов химического производства — и по существу повторяли «дымовую вертушку» Леонардо да Винчи…

Однако эти «вертушки» были уже весьма мощными двигателями, — они развивали энергию около 7000 лошадиных сил.

Без собственной камеры сгорания работает и еще один тип газовых турбин — газотурбовоздуходувки двигателей внутреннего сгорания.

В 1905 году инженер Бюхи предложил использовать энергию выхлопных газов двигателя внутреннего сгорания в специальной турбине, которая приводила бы во вращение компрессор — воздуходувку, а та, в свою очередь, нагнетала бы в двигатель воздух для продувки (если двигатель двухтактный) и для наддува.

Что такое продувка, — вы знаете. А вот что такое наддув?

Если в цилиндр двигателя газ или воздух будет не просто засасываться под атмосферным давлением, а принудительно нагнетаться отдельным компрессором, то в цилиндре окажется за тот же такт всасывания больший по весу заряд свежей рабочей смеси, то есть произойдет «наддув» цилиндра.

Значит, и топлива при этом может сгорать больше, и тепла выделиться больше, и давления газов на поршень будут выше, и в целом возрастет мощность двигателя.

Теперь очень много таких двигателей, главным образом дизелей, которые работают с наддувом. В большинстве случаев этот наддув — газотурбинный.

Если говорить об области техники, где газовая турбина уже сегодня заняла прочное место, то речь должна идти именно о газотурбовоздуходувках для дизелей.

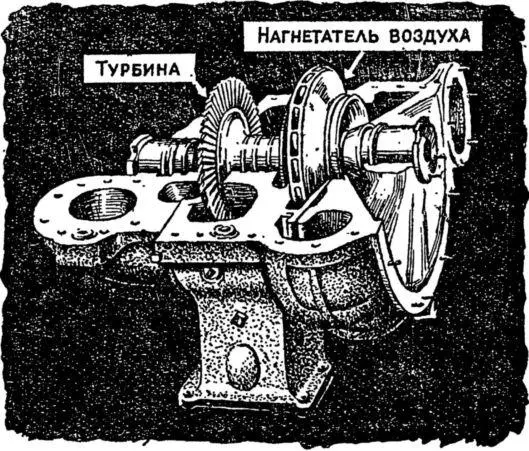

Газотурбовоздуходувка для дизелей (верхняя половина корпуса снята).
