Марк Левин - Машина-двигатель

Представим, например, себе камеру сгорания не прямоточного двигателя, а другого, имеющего специальный компрессор. В камеру всё время нагнетается компрессором воздух. Там оказывается повышенное давление, и туда впрыскивается топливо. Горячие газы с большой скоростью вылетают в трубу, создавая реактивное усилие.

Но… не кажется ли вам, что здесь что-то уже знакомо? Да и в самом деле, ведь если на пути струи газа поставить колесо с лопатками, мы получим уже знакомый нам двигатель — газовую турбину.

Вот мы и пришли к неожиданному выводу, что реактивный двигатель и газовая турбина имеют один и тот же принцип сгорания топлива и можно создать двигатель комбинированный — газотурбореактивный.

Именно по такому пути и пошли конструкторы современных реактивных самолетов.

Воздух у реактивных самолетов поступает сначала в компрессор. Но компрессор здесь не обычный, поршневой, а центробежный. В поршневом компрессоре воздух сжимается поршнем и затем выталкивается через клапаны. Здесь же воздух сжимается, отбрасываемый к стенкам корпуса лопатками, которые закреплены на вращающемся роторе. Вращать ротор приходится с помощью посторонней энергии.

Эта «посторонняя» энергия, необходимая для вращения компрессора, и получается с помощью газотурбинного колеса. Действительно, выйдя из компрессора, воздух попадает в камеры сгорания (их несколько) уже под повышенным давлением. Сюда через особые форсунки подается жидкое топливо. Происходит сгорание. Горячие газы с большой скоростью устремляются на колесо газовой турбины, отдают ей часть своей энергии, затем устремляются в реактивное сопло и, здесь еще больше увеличив свою скорость, вылетают наружу. Самолет с таким двигателем винта не имеет и летит только за счет реактивного действия газовой струи. Турбина же нужна здесь только для того, чтобы вращать компрессор.

Но как же такой двигатель запустить? Неужто приходится разгонять самолет ускорительными ракетами? Нет, если имеется компрессор, можно заставить двигатель работать не только в полете, но и на месте. Для этого надо иметь на борту самолета небольшой поршневой двигатель внутреннего сгорания или электромотор, вал которых следует связать с валом компрессора. И, как только заработает вспомогательный двигатель, как только начнет вращаться ротор компрессора, воздух начнет подаваться в камеры сгорания. Остается включить топливо и поджечь его. Дальше всё пойдет, как полагается, — заработает газовая турбина, появится реактивная сила, и вспомогательный двигатель можно отключать.

Но реактивный самолетный двигатель, как мы хорошо знаем, становится выгодным только на больших скоростях полета. Не всегда же приходится развивать самолету скорости, близкие к скоростям звука. Ведь для обычных полетов можно обойтись и меньшими скоростями.

Но тогда надо, отказавшись от реактивного, для малых скоростей применять другой тепловой двигатель, с винтом, как это и раньше практиковалось.

Да, но раньше таким двигателем был двигатель поршневой, сначала бензиновый, а потом дизель, а теперь, коль скоро всё равно авиация использует газовую турбину, — нельзя ли ее-то и нагрузить винтом?

Конечно, можно.

И вот появился новый современный авиационный двигатель — газотурбореактивный винтовой.

Он очень напоминает только что нами рассмотренный газотурбореактивный двигатель. Разница лишь в том, что на одном валу с турбиной теперь крепится не только ротор компрессора, но и винт самолета. Кроме того, и сама турбина здесь отличается тем, что она забирает от газового потока больше энергии, — так уж рассчитано и изготовлено ее колесо с лопатками.

Такой двигатель очень удобен для самолета. Он обладает малым весом, не требует высокосортного горючего, развивает большую мощность — до 6–7 тысяч лошадиных сил и, главное, на малых скоростях экономично работает с винтом, а на больших можно винт остановить, и двигатель, став просто реактивным, начнет опять экономично работать.

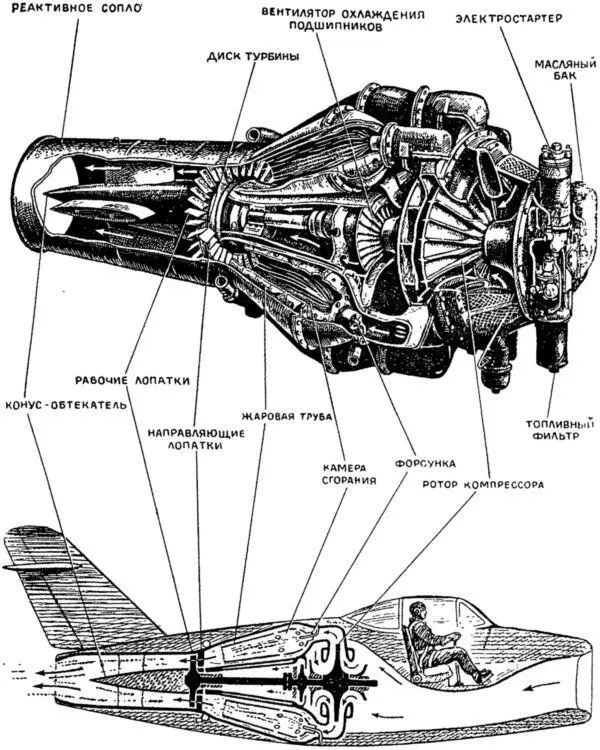

Авиационный турбореактивный двигатель. В верхней части рисунка изображен двигатель с вырезанными стенками. Внизу — возможная схема его расположения на самолете.

Знакомясь с газовой турбиной, мы выяснили, что для лучшего использования тепла перед турбиной следует поддерживать высокую температуру газов. В авиационных турбинах, от которых не требуется такой же долгой жизни, как от стационарных турбин, эту температуру сейчас доводят до 750–900 °C.

А для очень больших скоростей полета выгодно применять прямоточный двигатель, где турбины нет и, следовательно, допустимая температура перед реактивным соплом практически не ограничена.

Так вошел в жизнь и уверенно продолжает шествовать новый авиационный газотурбореактивный двигатель.

Сейчас уже из многих областей авиации полностью вытеснен поршневой мотор, а скорости, которые достигаются реактивными самолетами, почти вдвое выше рекордных скоростей винтовых самолетов. Эти новые скорости приблизились к скорости звука, которая равна 1228 километрам в час, а в некоторых случаях ее превзошли. Вот и считайте, сколько займет времени перелет из Ленинграда в Москву на таком самолете!

До самого последнего времени реактивными двигателями снабжались только военные самолеты. Делались попытки строить и крупные реактивные пассажирские самолеты.

Так, в Англии был испытан реактивный пассажирский самолет «Комет-4». Однако первый опыт окончился неудачно. Конструкция этого многомоторного самолета оказалась ненадежной, самолет потерпел аварию.

Но вот, в пятницу 23 марта 1956 года на Лондонском аэродроме сделал посадку огромный самолет-красавец, рассчитанный на перевозку пятидесяти пассажиров. Это был советский реактивный пассажирский самолет «ТУ-104».

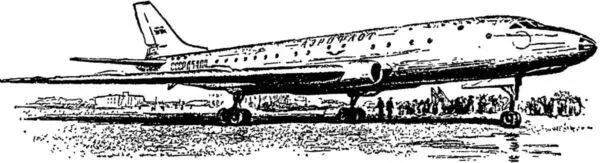

Советский пассажирский реактивный самолет «ТУ-104».

Появление такого самолета в Лондоне произвело сильное впечатление. Английская газета «Дейли Мейл» писала: «Это самолет, который предоставляет России ведущее место в области гражданской авиации… Что касается нас, то здесь пассажирские реактивные самолеты не появятся ранее 1959 года, а у американцев, вероятно, — ранее 1960 года или даже позже».

Так силами советских авиаконструкторов одержана еще одна победа — создан первый в мире пассажирский реактивный самолет. «ТУ-104» имеет два двигателя, расположенные в крыльях. Самолет может лететь со скоростью 800 километров в час на высоте 10 000 километров. Расстояние от Москвы до Лондона он преодолевает всего за 3–3,5 часа.
