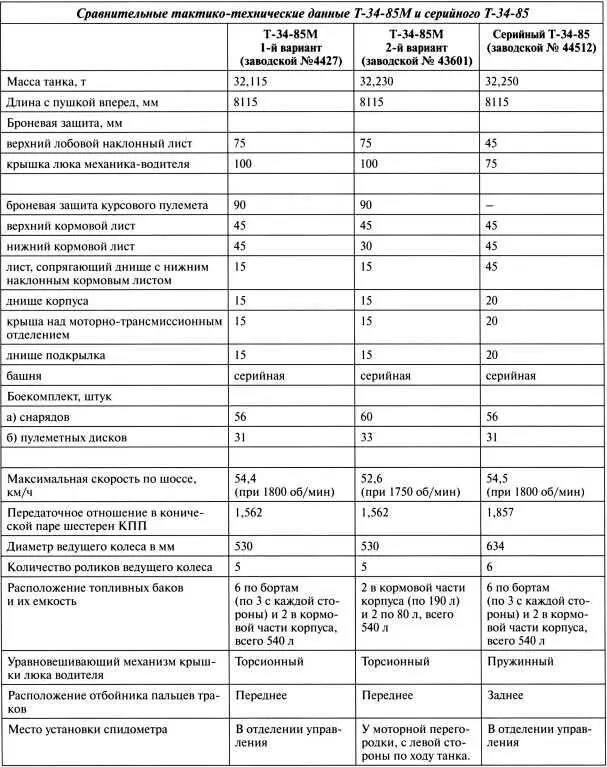

Сравнительные тактико-технические данные Т-34-85М и серийного Т-34-85.

ПРИМЕЧАНИЕ.

1. Максимальная скорость Т-34-85М второго варианта получена ниже, чем у других танков из-за потери мощности двигателя. На 4-й передаче он не развивал больше 1750 об/мин.

2. Все остальные характеристики танков Т-34-85М не отличались от серийного танка Т-34-85.

По второму варианту:

Кроме вышеуказанного, вместо шести топливных баков, расположенных в серийном танке в боевом и моторном отделениях, установлены два топливных бака, емкостью по 190 литров каждый, в кормовой части танка за коробкой перемены передач. Общая емкость основных топливных баков осталась прежняя — 540 литров.

В связи с размещением топливных баков в корме танка, конфигурация последнего изменена. Нижний кормовой лист увеличен по высоте на 400 мм, а толщина его уменьшена с 45 мм до 30 мм. Угол наклона брони сохранен — 45 град. С бортов топливные баки защищены бронелистами под углом встречи 0 град., толщиной 45 мм и фальшподкрылками из листового железа, вместо подкрылков толщиной 45 мм с углом наклона в 45 градусов, как на серийных танках».

Кстати, благодаря уменьшению толщины бронелистов крыши и днища, масса Т-34-85М осталась такой же, как и у серийного Т-34-85, и составила: у первого образца 32,115 т, у второго — 32,230 т (у серийной машины 32, 250 т).

Испытания двух опытных образцов Т-35-85М провела специально назначенная для этого комиссия под председательством полковника И. Муравича. Всего за период с 24 мая по 10 июня 1944 года на НИБТ полигоне в подмосковной Кубинке Т-34-85М и серийный Т-34-85 прошли 1006, 1084 и 1005 километров соответственно.

Небезынтересно привести выдержки из отчета по испытанию этих боевых машин, составленного комиссией полковника Муравича:

«На основании проведенных сравнительных испытаний модернизированных образцов и серийного танков, комиссия пришла к следующим выводам:

1. Бронирование танка.

Произведенное изменение брони в сторону увеличения толщины лобового листа с 45 мм до 75 мм, крышки люка водителя с 75 до 100 мм при одновременном сохранении полного боевого веса серийного танка за счет уменьшения толщины брони менее уязвимых мест — днища корпуса танка, крыши над мотором и днища подкрылков с 20 до 15 мм, повышает бронестойкость лобовой части корпуса танка, и не ухудшает динамических и эксплуатационных показателей танка.

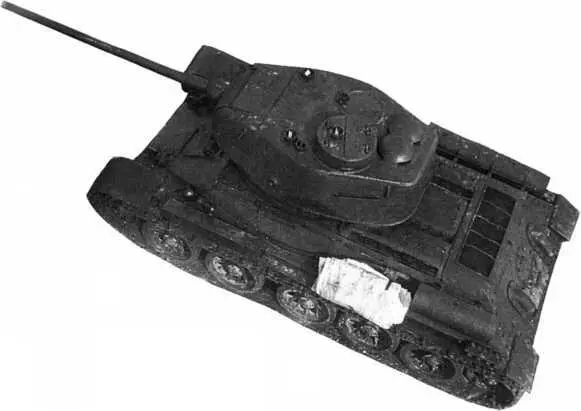

Танк Т-34-85М первого варианта с усиленным бронированием лобовой части корпуса, вид сверху. Май-июнь 1944 года (ЦАМО).

Недостатками в бронировании модернизированных танков Т-34-85М являются:

а) увеличенная бронировка защиты пулемета ДТ в верхнем лобовом листе ослабляет прочность этого листа в связи с увеличением периметра сварного шва, вызывающего дополнительные напряжения в броне и уменьшением перемычки между защитой ДТ и кромкой лобового листа на 40–50 мм;

б) на модернизированном танке Т-34-85М (второй варианте перенесенными топливными баками) бронестойкость кормовой части снижена вследствие установки вертикальных бронелистов толщиной 45 мм, вместо подкрылков такой же толщины под углом 45 градусов. При постановке подкрылков на данном участке вместо вертикальных броневых листов, по расчетным данным, произойдет увеличение веса на 130 килограмм;

в) уменьшение толщины днища корпуса танка с 20 до 15 мм увеличит поражаемость днища танков при взрывах на минах…

2. Изменение передаточного отношения в конической паре КПП и ведущего колеса.

Изменение передаточного отношения в конической паре коробки перемены передач (1,362 вместо 1,857) и замена ведущего колеса с 5-ю роликами ведущим колесом с 6-ю роликами, практически не изменили динамических показателей танков Т-34-85М (тягового усилия и скоростей движения).

Ведущие колеса с 5-ю роликами при испытании показали себя значительно хуже ведущих колес с 6-ю роликами, установленных на серийных танках. Ухудшилась плавность зацепления роликов с гребнями траков, в связи с уменьшением диаметра колеса и уменьшением расстояния между осями роликов. Наблюдалось набегание гребней траков на ролики.

В результате ненормального зацепления наблюдался повышенный износ и выход из строя втулок и роликов ведущих колес, а также повышенный износ проушин траков и пальцев гусениц. За время испытаний выброшено по четыре трака из каждой гусеничной ленты.

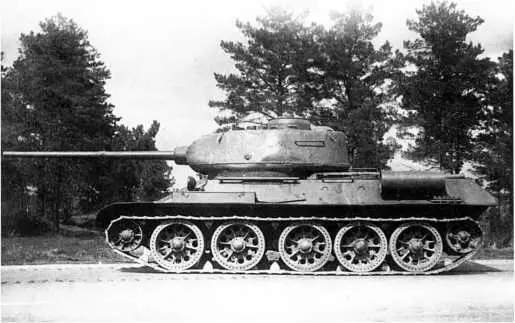

Танк Т-34-85М второго варианта с усиленным бронированием лобовой части корпуса и перенесенными в корму топливными баками, вид слева. Май-июнь 1944 года (ЦАМО).

Изменение передаточного отношения в конической паре КПП, с целью разгрузки трансмиссии от передаваемых крутящих моментов, за счет увеличения оборотности трансмиссии и установки ведущих колес с 5-ю роликами нецелесообразно, так как:

а) полный боевой вес модернизированного танка не превышает вес серийного танка;

б) коробки перемены передач на серийных танках (гарантийных) завода № 183 с августа месяца 1943 года работали надежно и выдерживали испытания, что свидетельствует о нормальных нагрузках на трансмиссию;

в) при установке ведущего колеса с 5-ю роликами, связанной с изменением передаточного отношения в КПП, трансмиссия получает дополнительные динамические нагрузки, вызываемые ненормальным зацеплением роликов с гребнями траков, и ухудшает работу гусеничной ленты;

г) КПП с измененным передаточным отношением в конической паре будет являться третьим типом КПП, устанавливаемых на танках Т-34, что вызовет большие затруднения при снабжении войск запчастями.

Для улучшения динамических свойств модернизированного танка Т-34-85М и повышения надежности работы трансмиссии заводу № 183 целесообразно устанавливать 5-скоростную КПП и серийные 6-роликовые ведущие колеса.

3. Перенос топливных баков из боевого и моторного отделений в корму и изменение кормовой части танка (по второму варианту модернизации).

Перенос топливных баков из боевого отделения в кормовую часть танка снижает пожарную опасность от загорания топлива, увеличивает боекомплект до 60 снарядов и 33 пулеметных дисков, вместо 56 снарядов и 31 пулеметного диска на серийных танках, улучшает условия работы экипажа за счет увеличения боевого отделения.

Одновременно перенос топливных баков из боевого отделения в корму усложнил производство монтажно-демонтажных работ и обслуживание трансмиссии. Так, замена тормозных лент невозможна без разбронировки и выемки баков. Регулировка тормозных лент, бортовых фрикционов и доступ к стартеру крайне затруднены, дозаправка масла в КПП крайне затруднена и невозможна без специальной воронки или шланга.
