Вся перестройка линкора выполнена казенной верфью в Вильгелмсгафене, а электротехническое оборудование разработано морским ведомством совместно с лабораторией общества электрических аппаратов (Gelap) в Берлине-Мариенфельде и выполнено в мастерских последнего.

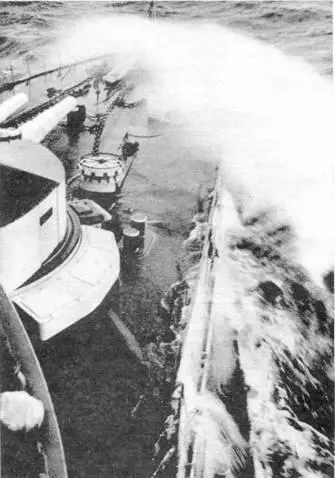

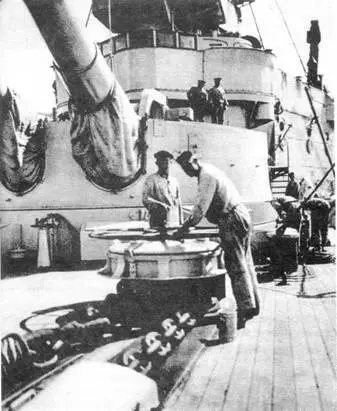

На броненосце “Шлезиен”. 1929 г

Во время последних стрельб германского флота (линкоров “Гессен”, “Ганновер”, “Шлезиен” и “Шлезвиг-Гольштейн” и крейсера “Кенигсберг”) по “Церингёну”, на последнем произошел большой пожар, вследствие которого щит пришлось вывести из строя. В настоящее время обнаружены причины аварии: по видимому, вещество, связывающее пробковую массу (которой заполнены внутренние помещения “Церингена” для сообщения кораблю необходимой плавучести), подверглось химическому разложению с выделением газов. Небольшие пожары, неизбежные на таком щите, быстро увеличились под влиянием газов, которые распространяли огонь по помещениям, пока пожар не принял громадных размеров.

Тушение пожара оказалось очень сложной операцией. Для тушения была использована вода, в виду того, что тушение пенообразующими пожарными средствами было для данного случая противопоказано. Пожар причинил “непоправимую” (по германским данным) потерю: выгорело 150-200 т пробковой массы, что составляет 3/5 “начинки” батарейной палубы “Церингена”.

Срок восстановления линкора будет зависеть, в первую очередь, от принятия решения по вопросу о заполнении его внутренних помещений. Вопрос этот еще не разрешен. Имеются по этому поводу предложения-применить металлические воздушные ящики (по примеру некоторых других флотов), однако, их применение наталкивается на затруднения в контроле их водонепроницаемости после каждой стрельбы.

1. Журнал “Морской сборник", № 2, за 1905 г.

2. “Военные флоты и морская справочная книжка на 1903 г.” С.-Пб. 1903 г.

3. Журнал “Морской сборник”, № 6, за 1907 г.

4. Журнал “Морской сборник”, N° 9, за 1904 г.

5. Журнал “Морской сборник”, N° 11, за 1904 г.

6. Журнал “Морской сборник”, № 10, за 1905 г.

7. Журнал “Морской сборник”, N° 11, за 1905 г.

8. Журнал "Морской сборник”, № 12, за 1908 г.

9. Журнал “Морской сборник”, № 11, за 1905 г.

10. Журнал “Морской сборник”, № 12, за 1905 г.

11. Журнал “Морской сборник”, N° 10, за 1913 г.

12. Журнал “Морской сборник”, № 11, за 1912 г.

13. Журнал “Морской сборник”, № 5, за 1927 г.

14. Журнал “Морской сборник”, № 5, за 1927 г.

15. Журнал "Морской сборник”, N° 11, за 1927 г.

16. Журнал “Морской сборник”, № 11, за 1930 г.

Полное водоизмещение 12596 т. Наибольшая длина 416 ф (126,8 м), длина по ватерлинии 410 ф 9 дм (125,2 м), наибольшая ширина 74 ф 9 дм (22,8 м), осадка 26 ф 4 дм (8,04 м). Проектная мощность главных машин 15000 и.с., проектная скорость хода 17,5 узлов. Вооружение 4 240-мм, 18 150-мм, 12 88-мм, 12 мк. орудий и 6 450-мм торпедных аппаратов. Экипаж 683 человека.

1. "Witteisbach".Закладывался на стапеле как корабль "Linienschiff С". Строительный № 25.

Заложен на верфи "Kaiserliche Werft“ в Вильгельмсхафене 30 сентября 1899 г., спущен на воду 3 июля 1900 г., введен в состав флота 15 октября 1902 г. С 20 сентября 1910 г. по 16 октября 1911 г. находился в резерве, с 1 февраля 1916 г. учебное судно в Киле, с 24 августа 1916 г. по 1 июня 1919 г. в резерве, с 1917 г. использовался как плавучая база в Вильгельмсхафене, и планировался к переоборудованию в мишень. В сентябре 1918 г. работы по переоборудованию отменили В 1919 г. переоборудован на верфи „Marinewerft" в Вильгельмсхафене в корабль-носитель тральных катеров тип "F" и введен в состав флота 1 июня 1919 г. 20 июля 1920 г. выведен в резерв. Исключен из состава флота 8 марта 1921 г. 7 июля 1921 г. продан за 3561000 марок и разобран в Вильгельмсхафене.

Броненосцы типа “Виттельсбах”. 1904 г. (Наружный вид)

Броненосцы “Виттельсбах” и “Швабен”. 1919 г. (Наружный вид после переоборудования в корабли-носители тральных катеров типа F)

Корабль-цель “Заринген”. 1933 г. (Наружный вид)

2. "Wettin",Закладывался на стапеле как корабль "Linienschiff D". Строительный № 676.

Заложен на верфи "F. Schichau" в Данциге 10 октября 1899 г., спущен на воду 6 июня 1901 г., введен в состав флота 1 октября 1902 г. С 30 июня 1911 г. по 1 декабря 1911 г. находился в резерве, с 1 декабря 1911 использовался как учебно-артиллерийский корабль. С августа 1914 г. использовался для дозорной службы, с сентября 1915 г. как брандвахтенное судно в Либаве, с 31 января 1916 г. как учебное судно в Киле. Разоружен 15 мая 1916 г. С 17 июля 1916 г. по 1 октября 1919 г. находился в резерве. С 1916 г. использовался как плавучая казарма в Киле (с августа 1917 в Куксхафене), также использовался и как плавучий штаб минно-тральной флотилии. 1 октября 1919 введен в состав флота как плавучая база тральщиков. 11 февраля 1920 г. выведен в резерв. Исключен из состава флота 11 марта 1920 г., продан на слом 21 ноября 1921 г. и в 1922 г. разобран в Рённебек-Бремене.

3. “Zahringen".Закладывался на стапеле как корабль "Linienschiff Е". Строительный № 86.

Заложен на верфи "Germaniawerft" в Киле 21 ноября 1899 г., спущен 12 июня 1901 г., введен в состав флота 25 октября 1902 г. С 20 сентября 1910 г. по 9 мая 1912 г. и с 12 мая 1912 г. по 14 августа 1912 г. в резерве, с 28 сентября 1912 г. по 1 августа 1914 г. в резерве С 1 августа 1914 г. использовался в дозорной службе, с 11 ноября 1915 г. использовался как мишень в Торпедной Инспекции. 22 июля 1918 г. на корабле начали переоборудование в учебное судно, 10 сентября 1918 г. работы прекратили. 13 декабря 1918 г. выведен в резерв, исключен из состава флота 11 марта 1920 г. и использовался как блокшив, С 1926 г. по 1928 г. на верфи „Marinewerft Wilhelmshaven“ в Вильгельмсхафене переоборудован в радиоуправляемую мишень и введен в состав флота в 1928 г. 18 декабря 1944 г. тяжело поврежден английскими бомбардировщиками и сел на грунт в Готенхафене, поднят и 26 марта 1945 г. затоплен с целью блокирования входа в гавань Готенхафена. С 1949 г. по 1950 г. разобран на месте.

4. "Schwaben".Закладывался на стапеле как корабль "Linienschiff G". Строительный № 27.

Заложен на верфи "Kaiserliche Werft“ в Вильгельмсхафене 14 ноября 1900 г., спущен 19 августа 1901 г., введен в состав флота 13 апреля 1904 г. Использовался как опытовое торпедное судно, с 11 января 1905 г. по 30 ноября 1911 г. как учебно-артиллерийский корабль. С 30 ноября 1911 г. по 9 мая 1912 г., с 12 мая 1912 г. по 14 августа 1912 г. и с 28 сентября 1912 г. по 8 августа 1914 г. находился в резерве. С 8 августа 1914 г. использовался в дозорной службе, с 24 сентября 1915 г. как брандвахтенное судно в Либаве, с 20 ноября 1915 г. как учебное судно машинистов в Вильгельмсхафене. Разоружен в 1916 г. С 16 декабря 1918 г. по 1 августа 1919 г. в резерве. В 1919 г. переоборудован на верфи „Marinewerft" в Вильгельмсхафене в корабль-носитель тральных катеров тип "F" и введен в строй 1 августа 1919 г. 19 июня 1920 г. выведен в резерв, исключен из состава флота 8 марта 1921 г. В 1921 г. продан за 3090000 марок и в 1921 г. разобран в Киль-Нордмоле.
