Несмотря на недостаток металла, японцы широко применяли броневые конструкции, в основном легкого противопульного типа, используя самый разнообразный по качеству и размерам металл. Наряду с конструкциями специального изготовления встречались металлические и броневые сооружения из отходов промышленности и устаревших образцов броневых башен корабельного типа.

В частности, на открытой пулеметной площадке могло быть установлено три бронированных щита на бетонном основании с наклоном 30–40 градусов, которые возвышались над уровнем земли на высоту до 0,5 метра. Они были рассчитаны на то, чтобы вызвать рикошет бронебойных пуль и осколков. В то же время сектор обстрела до 180 градусов позволял ведение как фронтального, так и флангового огня. Важно было то, что конструкция бронированных щитов позволяла устанавливать их как стационарно, путем заделывания в основание площадки во время ее бетонирования, так и уже в ходе боевых действий (сборно-разборные).

Пулеметная площадка с бронированными щитами являлась одним из сооружений огневой группы, связанных между собой в одно целое подземными потернами. Этот же тип сооружения японцы с успехом применяли и для боевого оборудования траншей, располагая их непосредственно в траншее или вынося в нужном направлении на расстояние от 5 до 30 метров и соединяя площадку с основной траншеей подводящим крытым ходом сообщения. Кроме того, эти площадки, хорошо укрытые в складках местности, в брустверах траншей и ходов сообщения, с успехом использовались и для наблюдения, в качестве передовых наблюдательных пунктов.

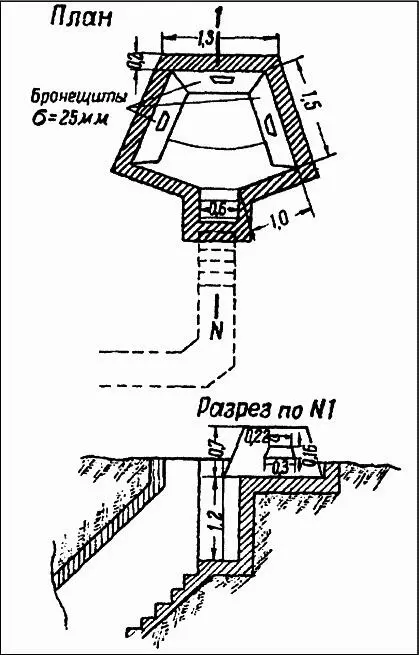

Пулеметная площадка, прикрытая броневыми щитами

Помимо железобетонных колпаков и других бронированных конструкций, в системе траншей встречались бетонные или железобетонные пулеметные сооружения облегченного типа. Врезанные в складку местности, почти заподлицо с землей, такие сооружения имели покрытие и напольную стену толщиной до 0,6 метра, а боковые стены по 0,4 метра. Они защищали оружие и расчет от всех видов артиллерийского и минометного огня систем калибра до 76 мм. При этом тыльная стена в сооружении не возводилась, а от осколков защищал тыльный бруствер траншей. Располагались они в большинстве случаев на обратных, а иногда и на передних скатах высот. При использовании пулеметного сооружения для флангового огня его боковая стена становилась напольной, а вход в сооружение устраивался в боковой стене, обращенной в тыл. Простота планировки и несложная конструкция сооружения позволяли возводить его самим войскам в порядке полевого усиления укрепленных районов.

Стремясь скрыть систему огня и облегчить маневр оружием и живой силой, японцы создавали отдельные огневые группы. Чаще всего они располагались на отдельных сопках, которые представляли собой основу ротного района обороны. Сопка была опоясана крытой бетонной траншеей, которая имела ряд бетонных казематов для ведения огня из пулеметов, противотанковых ружей и автоматов, между которыми была установлена огневая связь. Расположение казематов на местности позволяло создать круговую оборону.

Толщина бетонной одежды стен и свода каждого каземата была в пределах 30 сантиметров, а основания — 20 сантиметров. В покрытии на участках, близко подходящих к поверхности земли, были оставлены световые проемы. Для создания многослойного огня на наиболее ответственных направлениях был построен второй ярус огневых казематов, также соединенных между собой бетонной крытой траншеей.

Кроме огневых казематов, ротный опорный пункт имел три убежища, каждое на одно стрелковое отделение. Помимо специальных наблюдательных пунктов, для наблюдения использовались отдельные огневые казематы. Внутренние размеры траншеи (2,0x2,5 метра) допускали свободное двустороннее движение к проносу любого пехотного оружия.

Казематированные огневые сооружения, составлявшие основу фортификационной подготовки узлов сопротивления и опорных пунктов укрепленного района, как правило, располагались не непосредственно у переднего края обороны, а на некоторой глубине.

По своему внешнему оформлению и планировке они были очень разнообразны. Толщина их стен колебалась от 1 до 2 метров. При заливке бетона каждой стены использовались специальные арматурные сетки, сваренные из металлических прутьев диаметром 15–20 мм с ячейками размером 20x20 см. В стене, в зависимости от ее толщины, могло быть установлено от 2 до 5 таких сеток.

Армирование покрытий железобетонных сооружений толщиной до одного метра обычно ограничивалось одной сеткой из круглого железа диаметром 16–20 мм с ячейками размером 20x20 см, которая располагалась в 10 см от нижней плоскости покрытия. Только мощные сооружения имели вторую сетку, укладываемую на 20 см выше первой. Однако связь арматуры стен с покрытием была недостаточная, а иногда и совсем отсутствовала. В результате этого долговременные оборонительные сооружения не являлись монолитными, и при подрыве зарядом, уложенным внутри, покрытие легко отделялось от стен.

В качестве противооткольной одежды долговременных оборонительных сооружений применялись доски толщиной до 2,5 см, которые располагались с зазором в 2 см и привинчивались или привязывались проволокой к вертикально установленным в бетон деревянным брускам. Фундаменты ДОС не имели армирования.

Для усиления стен и частично покрытий ДОСов довольно широко применялась их обсыпка из валунного камня, находившегося в районе работ. Фортификационный бетон применялся слабый, с малой дозировкой цемента и большим процентом речной гальки. Поэтому прямые попадания снарядов (особенно крупных калибров) в стены железобетонных сооружений производили значительные разрушения. Так, при попадании 203-мм снаряда в стенку ДОС толщиной 2,5 метра с ее внутренней стороны на площади около 2 кв. м образовались глубокие трещины и откол, в результате которых стена фактически была разрушена. Именно это обстоятельство в последующем заставило доводить толщину стен отдельных ДОСов до 2,5 метра, покрытий — до 3,0 метра, а также широко применять их каменную обсыпку.

Закрытые огневые сооружения пулеметного назначения по своему оформлению также были весьма разнообразны. Чаще всего они представляли собой железобетонное огневое сооружение на два станковых пулемета, имеющее два боевых каземата, помещение для гарнизона и один тамбур. Но также были и сооружения, рассчитанные на размещение одного пулемета. Амбразуры каждого ДОСа были устроены раструбом в каземат и имели внешние размеры 0,25x0,45 метра. Это обеспечивало их маскировку и ведение фронтального, косоприцельного и флангового огня. Для уменьшения концентрации угарного газа в каждом ДОС в специальной нише устанавливался вентилятор, а в покрытии оставлялось отверстие для трубы, прикрываемое сверху металлическим козырьком.
