Михаил Барятинский - «ЯгдТИГР» и другие истребители танков

Бронекорпуса «ягдпантер» во дворе завода фирмы MIAG

В лобовом листе корпуса в массивной литой маске типа Saukopf устанавливалась пушка 8,8 cm PaK 43/3 L/71 (либо PaK 43/4 L/71) калибра 88 мм. Длина ствола орудия вместе с двухкамерным дульным тормозом составляла 6686 мм, масса 2200 кг. Угол горизонтального наведения пушки – +11°, угол возвышения – +14°, склонения – 8°. В боекомплект пушки входили 57 унитарных выстрелов с бронебойными, бронебойно-подкалиберными, осколочно-фугасными и кумулятивными снарядами. Начальная скорость бронебойного снаряда PzGr. 39/43 массой 10,16 кг (масса выстрела – 23,4 кг) составляла 1000 м/с. На дистанции 1000 м он пробивал 165-мм броню. Бронебойно-подкалиберный снаряд PzGr. 40/43 с вольфрамовым сердечником имел начальную скорость ИЗО м/с и на той же дистанции пробивал 193-мм броню. Максимальная дальность выстрела – 9350 м, высота линии огня – 1960 мм, скорострельность 6 – 8 выстрелов в минуту.

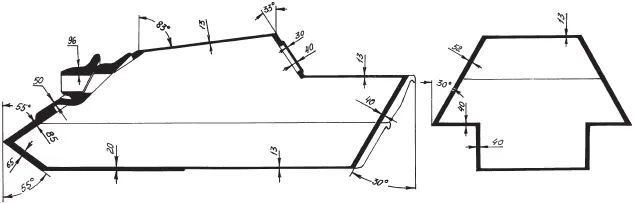

Схема бронирования самоходной установки «Ягдпантера»

Пушка снабжалась вертикальным клиновым затвором и полуавтоматикой копирного типа. Противооткатные устройства были смонтированы над стволом орудия и состояли из гидравлического тормоза отката (справа) и воздушно-жидкостного накатника (слева). Подъемный механизм пушки – винтового типа. В распоряжении наводчика имелся перископический прицел Sfl ZFla.

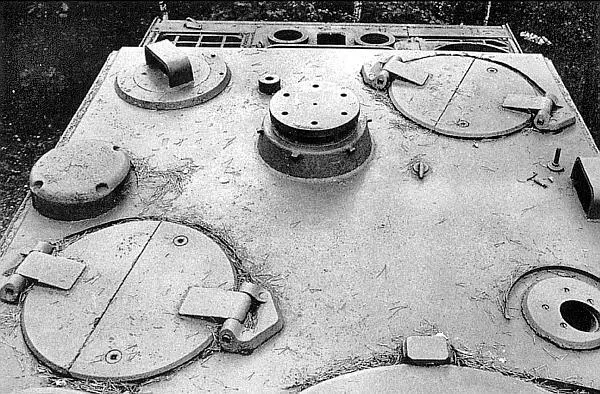

Крыша рубки «Ягдпантеры». С июня 1944 года на крыше рубки появились бобышки-опоры для установки 2-тонного крана, одна из них видна за бронировкой вентилятора

Вспомогательное вооружение «Ягдпантеры» состояло из пулемета MG 34, установленного справа от пушки в шаровой установке. Боекомплект пулемета – 1200 патронов. В распоряжении экипажа имелись два пистолета-пулемета МР-40 с боекомплектом 384 патрона.

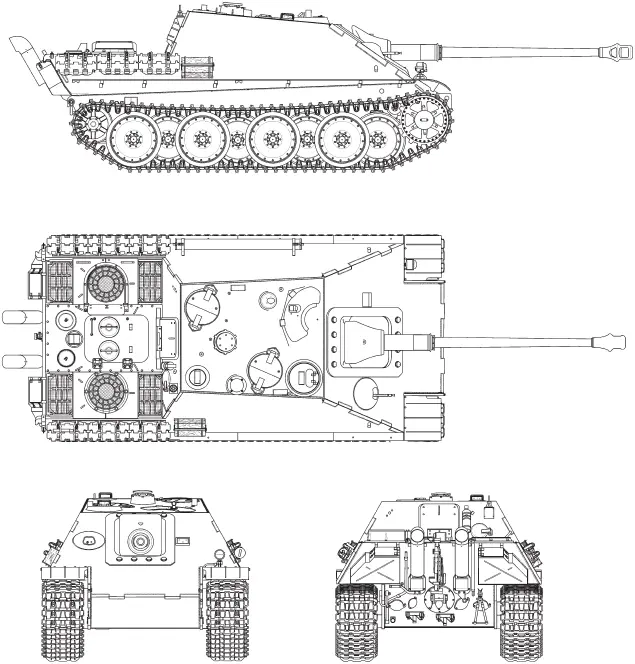

Jagdpanther

Чертеж выполнил В. Мальгинов

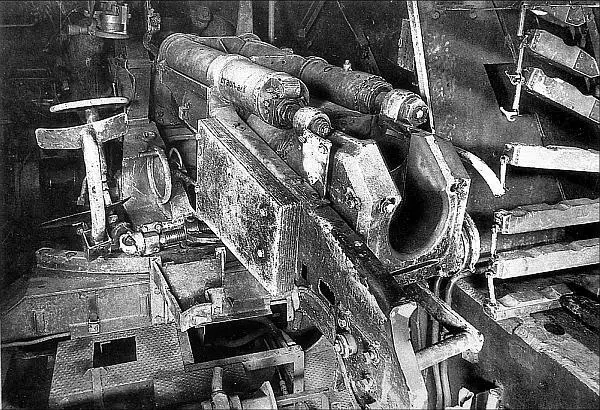

Казенная часть и станок 88-мм пушки в рубке «Ягдпантеры»

На «Ягдпантере» устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель Maybach HL-230P3O мощностью 700 л.с. при 3000 об/мин (на практике число оборотов не превышало 2500). Сухая масса двигателя составляла 1200 кг. В качестве топлива использовался этилированный бензин с октановым числом не ниже 74. Емкость пяти бензобаков составляла 720 л. Подача топлива принудительная, с помощью четырех диафрагменных насосов Solex. Карбюраторов – четыре, марки Solex 52 IFF40.

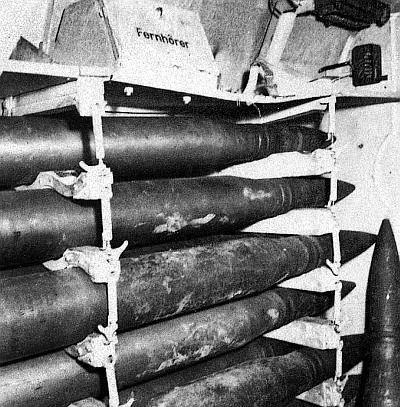

Укладка 88-мм унитарных выстрелов в боевом отделении «Ягдпантеры»

Система смазки двигателя – циркуляционная, под давлением, с сухим картером. Циркуляция масла осуществлялась тремя шестеренчатыми насосами, из которых один был нагнетающим, а два отсасывающими. Система охлаждения – жидкостная. Радиаторов – четыре, соединенных по два последовательно. Емкость радиаторов – около 170 л. По обеим сторонам двигателя располагались вентиляторы типа Zyklon.

Для ускорения запуска двигателя в холодное время года предназначался термосифонный подогреватель, отапливаемый паяльной лампой, которая устанавливалась с наружной стороны кормового листа корпуса.

Трансмиссия состояла из карданной передачи, трехдискового главного фрикциона сухого трения, коробки передач АК 7-200, механизма поворота фирмы MAN, бортовых передач и дисковых тормозов типа LG 900.

Коробка передач – трехвальная, с продольным расположением валов, семиступенчатая, пятиходовая, с постоянным зацеплением шестерен и простыми (безынерционными) конусными синхронизаторами для включения передач со 2-й по 7-ю.

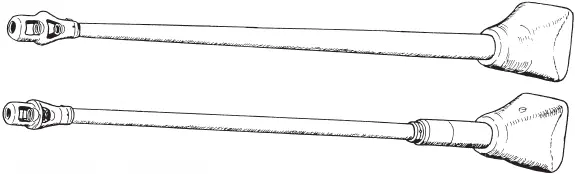

Варианты стволов 88-мм пушки Рак 43/3

Ходовая часть применительно к одному борту состояла из восьми сдвоенных опорных катков с резиновыми бандажами диаметром 850 мм.

Подвеска – индивидуальная торсионная. В целях получения большого угла скручивания торсионы выполнялись двойными, что обеспечивало вертикальное перемещение опорного катка на 510 мм. Передние и задние катки снабжались гидравлическими амортизаторами.

Ведущие колеса переднего расположения имели два съемных зубчатых венца по 17 зубьев каждый. Зацепление цевочное. Между ведущими колесами и первым опорным катком устанавливался отбойный ролик.

«Ягдпантера» с 88-мм пушкой, имеющей составной ствол. Франция, 1944 год

Направляющие колеса – литые, с металлическими бандажами и кривошипным механизмом натяжения гусениц.

Гусеницы стальные, мелкозвенчатые, из 86 одногребневых траков каждая. Траки литые, шириной 660 мм, шаг трака 153 мм.

Все САУ «Ягдпантера» оснащались радиостанцией Fu 5, имевшей дальность действия 6,4 км телефоном и 9,4 км телеграфом.

В процессе серийного производства в конструкцию машины вносились изменения, правда незначительные. В частности, менялись окантовка пушечной амбразуры, количество перископов и соответственно смотровых щелей у механика-водителя. Бинокулярный прицел заменили на монокулярный. С лета 1944 года пушка вместо ствола-моноблока получила составной ствол, что облегчало ее демонтаж. Тогда же на крыше рубки разместили три гнезда для крепления 2-тонного подъемного крана. В крыше рубки установили «устройство ближнего боя» – 90-мм мортирку NbK 39 для стрельбы осколочными и дымовыми гранатами (в боекомплект их входило 16 штук). В сентябре 1944 года машины перестали покрывать циммеритом. В октябре 1944 на «Ягдпантере» появилась новая маска пушки, крепившаяся к лобовой броне восемью болтами. Выхлопные трубы оснастили листовыми пламегасителями (Flammvernichter). САУ поздних выпусков имели дополнительный вентилятор, размещенный в передней части крыши боевого отделения.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ «ЯГДПАНТЕРА»

Помимо линейных самоходок было изготовлено также несколько машин в командирском варианте. Они оснащались дополнительными радиостанциями Fu 7 и Fu 8, а также имели прибор ночного видения и прицел Sf/ZF 5.
