Михаил Барятинский - «ЯгдТИГР» и другие истребители танков

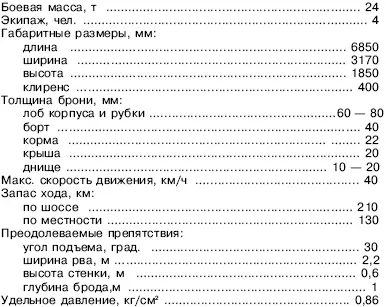

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Jagdpanzer IV

Двигатель, трансмиссия и ходовая часть обеспечивали САУ массой 24 т движение с максимальной скоростью 40 км/ч. Запас хода по шоссе составлял 250 км.

Первые изменения в конструкцию Jagdpanzer IV внесли уже в январе 1944-го – в крыше рубки разместили 27-мм гранатомет «оружия ближнего боя». Его боекомплект состоял из 16 осколочных гранат. Со следующего месяца на лобовой броне корпуса начали монтировать планку-зацеп для 14 запасных траков. Вскоре, впрочем, из-за перегруженности передних опорных катков ее перенесли на корму. При этом количество возимых запасных траков возросло до 17.

В марте 1944 года левую амбразуру в лобовом листе корпуса заглушили. Машины, выпущенные в конце марта – начале апреля, получили дистанционно управляемую установку пулемета MG 42, которая устанавливалась на крыше рубки. Огонь из нее вел заряжающий. В апреле толщину лобовой брони корпуса и рубки довели до 80 мм, а бортов рубки – до 40 мм. Левую амбразуру ликвидировали окончательно.

Пушки Jagdpanzer IV, выпущенных до конца мая, оснащались дульным тормозом. Однако в боевых частях его обычно демонтировали. При стрельбе, из-за небольшой высоты линии огня, работа дульного тормоза поднимала густое облако пыли, которое затрудняло прицеливание и демаскировало самоходку. В бою с танками противника и то и другое было весьма существенным. Поэтому с конца мая САУ стали покидать цехи уже без дульного тормоза – его попросту свинчивали, но уже в заводских условиях.

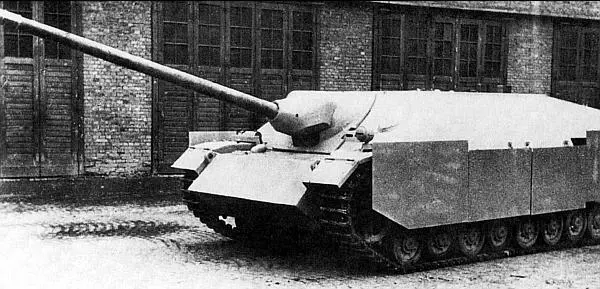

Прототип истребителя танков Panzer IV/70(V) во дворе завода

С сентября 1944 года на сборку САУ стали поступать шасси танков Pz.IV Ausf.J. с тремя поддерживающими катками без резиновых бандажей. Примерно с этого же времени боевые машины перестали покрывать «циммеритом».

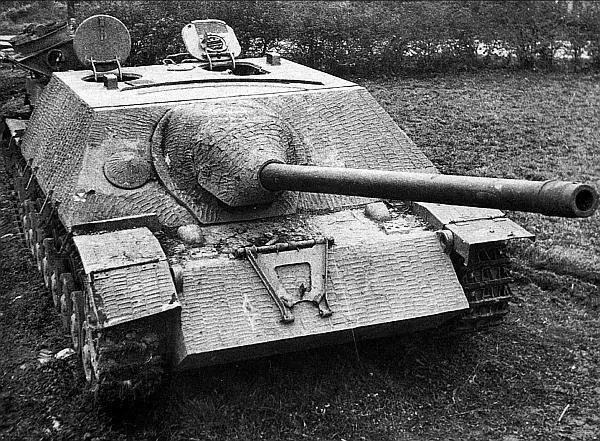

Истребитель танков Panzer IV/70 производства фирмы Vomag

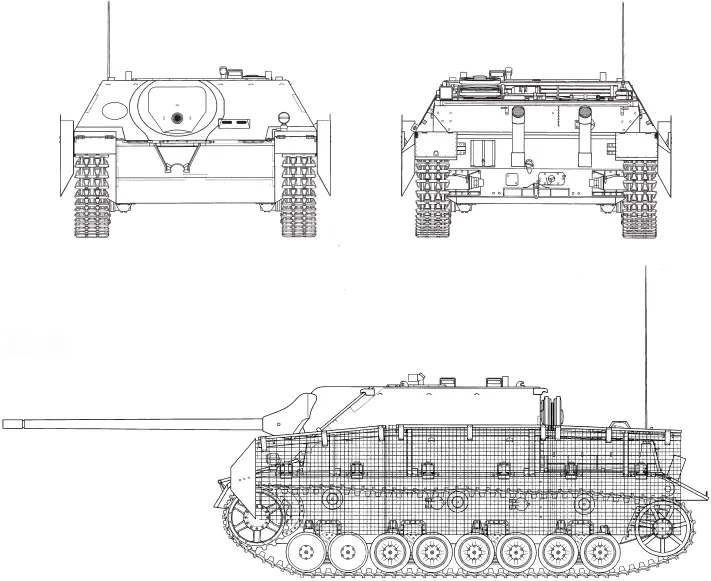

Panzer IV/70(V)

Panzer IV/70(A)

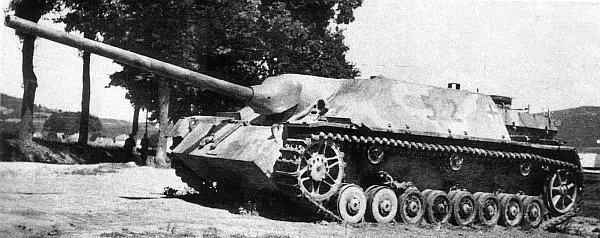

Panzer IV/70 поздних выпусков, о чем можно судить по двум передним необрезиненным опорным каткам

Некоторая часть машин была выпущена в командирском варианте. Эти САУ кроме штатной радиостанции FuG 5 получили вторую – FuG 8, легко узнаваемую по антенне с характерной «метелкой». Экипаж командирских «ягдпанцеров» состоял из пяти человек.

Jagdpanzer IV L/70 отличался от своего предшественника Jagdpanzer IV практически только одним – пушкой. Но зато какой! Бронебойный снаряд Pz.Gr.39/42, покидавший ствол с начальной скоростью 925 м/с, на дистанции 1000 м пробивал броню толщиной 110 мм. Подкалиберный снаряд Pz.Gr.40/42, имевший начальную скорость 1120 м/с, на этой же дистанции пробивал 150-мм броню. Боекомплект состоял из 55 выстрелов. Углы вертикального наведения орудия находились в пределах от 5° до +15°, горизонтального – по 10° влево и вправо. В положении по-походному ствол фиксировался под углом +13° с помощью кронштейна, установленного на лобовом листе корпуса. После выстрела ствол пушки продувался сжатым воздухом, поступавшим от специального компрессора и отсасывавшимся из короба гильзоулавливателя.

Пулемет MG 42 размещался так же, как и в Jagdpanzer IV – справа от орудия в амбразуре лобового листа рубки. Его боекомплект состоял из 600 патронов. Несколько машин позднего выпуска вооружались штурмовой винтовкой StG 44 с закругленным стволом-насадкой, устанавливавшейся в люке заряжающего.

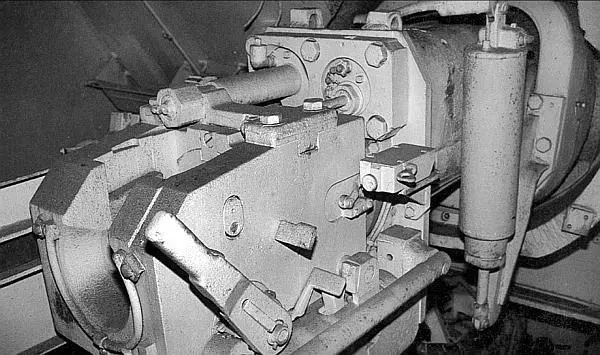

Казенная часть 75-мм пушки StuK 42, установленной в боевом отделении САУ Panzer IV/70(V)

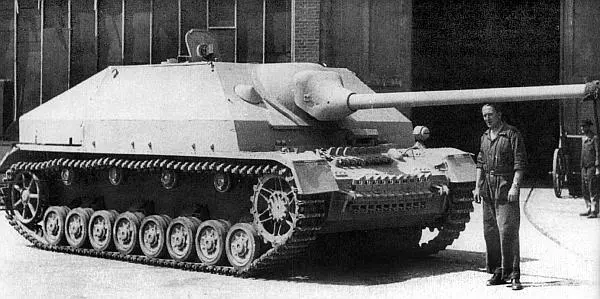

Прототип истребителя танков Panzer IV/70(A) во дворе завода фирмы Alkett

Корпус, двигатель, трансмиссия и ходовая часть Panzer IV/70(V) в целом были идентичны таковым у Jagdpanzer IV. Боевая масса Panzer IV/70(V) составляла 25,8 т, максимальная скорость – 35 км/ч, запас хода по шоссе – 210 км. Экипаж САУ состоял из четырех человек.

В ходе производства в конструкцию Panzer IV/70(V) вносились изменения, связанные главным образом с упрощением конструкции и с большей унификацией ее с другими типами боевых машин. Так, например, в конце 1944 года на танк-истребитель стали устанавливаться выхлопные трубы, а с конца февраля 1945 года – направляющие колеса танка Pz.IV Ausf.J.

Что касается Panzer IV/70(A), то даже в пределах сравнительно небольшой партии машины разных периодов выпуска имели отличия друг от друга. На самых первых машинах все опорные катки имели резиновые бандажи, но поскольку перегрузка передних катков была аналогичной Panzer IV/70(V), то сначала одну, а затем и две передних тележки стали комплектовать необрезиненными опорными катками. С сентября 1944 года на части машин вместо стандартных 5-мм бортовых противокумулятивных экранов стали использовать сетчатые экраны «типа Тома» – Thoma Schurzen. Конусообразная крышка амбразуры пулемета MG 42 имелась только на САУ первых выпусков, затем ее заменили плоской крышкой. Наконец, с осени 1944 года перестало использоваться покрытие корпусов боевых машин «циммеритом».

При всех внешних отличиях Panzer IV/70(A) от Panzer IV/70(V), обе машины были почти идентичны по своим тактико-техническим характеристикам. Panzer IV/70(A) имел несколько большую массу – 28 т, что почти не отразилось на его динамических характеристиках.

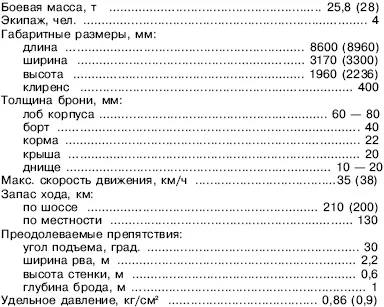

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ Panzer IV/70 (V)

В скобках отличающиеся данные САУ Panzer IV/70 (А)

Истребители танков Jagdpanzer IV поступали на вооружение батальонов истребителей танков. Каждый батальон – Panzerjager Abteilung – состоял из двух рот по 14 танков-истребителей в каждой и трех штабных машин. Всего в батальоне имелся 31 «ягдпанцер». Такую организацию имели отдельные противотанковые батальоны. В составе танковых дивизий эти подразделения имели иную организацию – в их состав входили только 22 машины.

В январе 1944 года первые серийные Jagdpanzer IV поступили в дивизию «Герман Геринг», воевавшую в Италии. Весной 1944 года «ягдпанцерами» были перевооружены два батальона истребителей танков, воевавшие в Италии – 3. Panzerjager Abteilung и 33. Panzerjager Abteilung из 3-й и 15-й моторизованных дивизий соответственно. Сформированный во Франции 12-й батальон истребителей танков СС в составе дивизии «Гитлерюгенд» до высадки союзников успел получить только 10 самоходок, остальные прибыли уже после вторжения.
