Выпуск первой партии этих по своему замечательных машин пришелся на 1934 год. Это были оригинальные легкие трехосные машины «L2Н43» с оппозитным 50–сильным двигателем, открытой кабиной и 4–местным кузовом, всеми односкатными колесами и запоминающимся внешним обликом с коротким покатым капотом и компактной решеткой радиатора, давшими автомобилю еще одно неформальное прозвище – «носатый». В 1937–1942 годах машина подверглась некоторой модернизации, став самой известной и распространенной армейской автомобильной моделью «Круппа» – улучшенным многоцелевым автомобилем-тягачом «L2Н143» с 60–сильным мотором. До сих пор его конструкция считается одной из наиболее оригинальных среди военных машин такого класса. Она настолько интересна, что заставляет остановиться на ней и рассмотреть несколько более подробно.

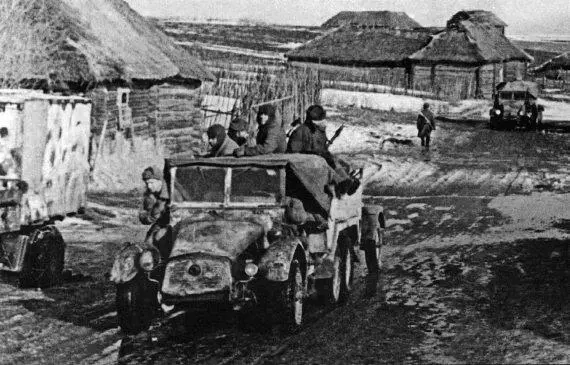

Бойцы Красной Армии на трофейных «Крупп-L2Н143» с 20-мм зенитной пушкой «Флак-30» на прицепе. Западный фронт, март 1943 года.

Главной конструктивной особенностью обоих вариантов являлся горизонтальный 4–цилиндровый бензиновый двигатель «Крупп М304» рабочим объемом 3,3 л с двумя парами цилиндров противоположенного расположения (оппозитный тип мотора). Он имел воздушное охлаждение с вентилятором, укрепленным непосредственно на оси коленчатого вала двигателя, что позволяло использовать машины практически в любых климатических зонах.

Другим весьма оригинальным элементом была задняя независимая подвеска, смонтированная на узкой продольной лонжеронной раме хребтового типа, к которой жестко крепились главные червячные передачи с самоблокирующимися кулачковыми дифференциалами.

Все четыре ведущих колеса устанавливались на поперечных трубчатых рычагах, крепившихся к продольному штампованному балансиру, качавшемуся вокруг поперечной оси. Роль упругих элементов выполняли горизонтальные винтовые пружины, располагавшиеся между каждой парой балансиров. Столь сложная система оказалась довольно компактной и обеспечивала хорошую приспособляемость колес к профилю пути, позволив отказаться от сложного привода передних колес. Основным отличием моделей «L2Н43» и «L2Н143» друг от друга была разная мощность двигателя, а внешне их можно было определить по расстоянию между передним и средним мостом (2470 и 2445 мм) и базе задних колес (860 и 910 мм соответственно). Оба варианта оснащались обычной 4–ступенчатой трехходовой коробкой передач с двухступенчатым редуктором-демультипликатором (передаточное число понижающей передачи 2,22:1), гидроприводом тормозов, классической передней рессорной подвеской, 110–литровым топливным баком и двумя свободно вращавшимися запасными колесами с короткими верхними защитными крыльями, располагавшимися по боковым бортам машины. Несмотря на малый клиренс (всего 225 мм), автомобили с полезной нагрузкой 1150 кг имели вполне приемлемую проходимость, а их максимальная скорость по ровной дороге достигала 70 км/ч. В зависимости от назначения и комплектации «Крупп-L2Н43»/«L2Н143», их полная масса составляла 2450–3600 кг, расход топлива в зависимости от дорожных условий – от 27 до 40 л на 100 км, и соответствующий запас хода – 275–400 км.

Получившие наибольшее распространенные легкие артиллерийские тягачи «Кfz.69» на шасси «L2Н43/143», предназначенные для буксировки противотанковых 37–мм пушек, комплектовались открытыми двухместными кабинами и кузовами с двумя двухместными сиденьями, обращенными спинками друг к другу, между которыми размещались зарядные ящики. Имелись также транспортные варианты «Кfz.70» с бортовыми кузовами и пулеметом, фургоны разного назначения («Кfz.19», «Кfz.68», «Кfz.72»), машина для установки легких пушек «Кfz.81» и шасси для зенитных прожекторов «Кfz.83». Кстати, для венгерской армии на шасси «Крупп-L2Н43/143» собственные кузова изготавливала местная фирма «Ури».

В 1939–1940 годах в Германии было изготовлено также несколько представительских кабриолетов «Кfz.21» с открытыми 6–местными кузовами фирмы «Хебмюллер» с более традиционной передней облицовкой с высоким фальш-радиатором и двумя запасными колесами, крепившимися к стенке багажника. В 1937–1938 годах на шасси «L2Н143» построили 20 опытных патрульных безбашенных бронетранспортеров с двигателями мощностью 60 и 70 л. с., экипажем из шести человек и 8–мм броней корпуса. При увеличении боевой массы до 5200 кг скорость их движения почти не изменилась. В общей сложности до начала 1942 года было изготовлено около 7 тысяч легких трехосных автомобилей «Крупп» серии «L2Н43»/«L2Н143».

Достаточно большая их часть в ходе боевых операций была взята у противника и использовалась затем в Красной Армии. Ввиду того, что «передки Круппа» представляли собой во многом оригинальную, новую и неизвестную нашим водителям и механикам конструкцию, в отечественном журнале «Автомобиль» вскоре была опубликована объемная статья инженера И. Шлиппе «Трофейный автомобиль Крупп», весьма подробно разъяснявшая все тонкости и особенности таких машин.

В статье описывался образец «L2Н143» выпуска 1937 года, предназначенный для перевозки войск и грузов, который также в случае надобности мог быть переоборудован под зенитную установку, прожектор и т. п. Грузоподъемность автомобиля определялась нашими специалистами как 1500 кг, а повышенная проходимость обуславливалась «…наличием двух задних ведущих осей и двух свободно установленных запасных колес (по сторонам кабины водителя), на которые автомобиль опирается при прохождения неровностей».

Мощность двигателя образца «Крупп», определенная серией замеров, проведенных на испытаниях в ЦНИИАТ, составила 54 л. с. при 2500 об/мин. Автомобиль имел циркуляционную систему смазки, которую обеспечивал шестеренчатый насос двойного действия, 12–вольтовое электрооборудование, а также стартер и генератор, объединенные в общий динамо-стартер фирмы «Сименс-Шукерт».

На двигателе устанавливался горизонтальный карбюратор «Солекс» (тип 40 «ВFLН»), без насоса-ускорителя и экономайзера, по своей конструкции подобный карбюраторам «Солекс-2», применявшимся на отечественных газогенераторных автомобилях «ЗИС-21» и «ГАЗ-42». А его пусковое устройство не отличалось от такового на автомобиле «Опель-Блиц» (см. главу 2).

Интересно, что запуск двигателя на «L2Н43» производился еще от магнето фирмы «Бош», и «лишь на последних выпусках» (т. е. на партиях модели «L2Н143») появилось традиционное батарейное зажигание.

Передаточное число главной передачи представляло собой отношение 5,2:1. На машине были применены самоблокирующийся дифференциал кулачкового типа и рулевой механизм типа «червяк и червячная шестерня» с передаточным числом 18:1. Угол поворота передних колес достигал 40°. Передний мост подвешивался на продольных полуэллиптических рессорах с амортизаторами.
