Передача мощности на ведущие задние опорные катки колесного хода осуществлялась с помощью двух шестеренчатых редукторов (гитар), ведущие шестерни которых крепились на осях ведущих колес гусеничного движителя. Картер гитары выполнял роль балансира ведущего катка колесного хода.

Подвеска танка — индивидуальная, пружинная. Двойные борта корпуса с наружными съемными броневыми листами защищали упругие элементы подвески от повреждений. Со стороны каждого борта находилось по четыре обрезиненных опорных катка большого диаметра (813 мм). Направляющие и ведущие колеса гусеничного движителя имели наружную амортизацию. Крупнозвенчатая гусеница, состоявшая из 46 траков (23 с гребнем и 23 плоских), имела гребневое зацепление с ведущим колесом. Ширина трака гусеницы составляла 260 мм.

Средств радиосвязи машина не имела. Осенью 1933 года были проведены испытания радиостанции 71-ТК, установленной в танк БТ-2. Результаты испытаний показали неудовлетворительную работу радиостанции из-за помех от системы зажигания, и поэтому дальнейшие работы по установке ее в танк были прекращены.

В 1931–1932 годах КБ завода была разработана модификация танка БТ-2 — танк БТ-3, который отличался от предыдущего переходом с дюймовой резьбы на метрическую. В войсках эта модификация сохранила свое прежнее название — БТ-2.

Танк БТ-2 послужил базовой машиной при разработке и создании опытного танка БТ-2-ИС, химического танка ХБТ-2, мостоукладчика СБТ. Кроме того, на опытных танках БТ-2 испытывались оборудование для подводного вождения и различные инженерные приспособления для преодоления препятствий.

Колесно-гусеничный танк БТ-5 был разработан в 1932 году в КБ ХПЗ под руководством А. О. Фирсова. Он представлял собой модернизированный танк БТ-2. Танк был поставлен на серийное производство в марте 1933 года и выпускался в Харькове больше года. В конце 1934 года выпуск его был прекращен в связи с переходом завода на выпуск танка БТ-7. Всего в войска поступило 1884 танка БТ-5.

БТ-5 отличался от танка БТ-2 размещением экипажа, состоящею из трех человек, конструкцией двухместной башни с кормовой нишей, вооружением и двигателем.

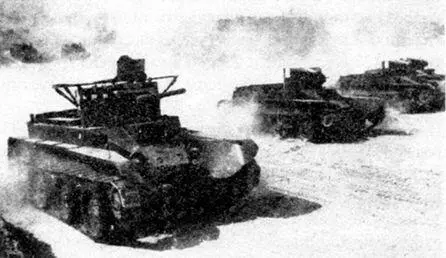

Танк БТ-5 (на переднем плане) и БТ-2 с пулеметным вооружением на маневрах. 1935 год

Танк был вооружен 45-мм танковой пушкой 20К обр. 1932 г. и спаренным с ней 7,62-мм пулеметом ДТ. Бронебойный снаряд пушки имел начальную скорость 760 м/с и на дальности 1000 м пробивал по нормали 37-мм броню. На дальности 2500 м этот показатель снижался до 20,8 мм. Командир танка (он же наводчик) располагался в башне слева от пушки, заряжающий — справа от нее. Для прицельной стрельбы использовались перископический прицел ПТ-1 и телескопический — ТСМФ. Углы наведения спаренной установки по вертикали составляли от -8° до +25°. Для наблюдения за полем боя в бортах башни имелись смотровые щели со стеклоблоками триплекс, а также два круглых отверстия для стрельбы из револьвера, закрываемых броневыми пробками. Боекомплект пушки составлял 115 выстрелов для линейного танка и 75 выстрелов — для танка с радиостанцией. Боекомплект пулеметов состоял из 2709 патронов, которые находились в 43 пулеметных дисках.

В моторном отделении вдоль продольной оси машины устанавливался 12-цилиндровый, четырехтактный, V-образный карбюраторный двигатель М-5 жидкостного охлаждения мощностью 400 л.с. Системы, обеспечивавшие работу двигателя, практически остались такими же, как и на БТ-2. Емкость топливных баков составляла 360 л. На машинах выпуска 1934–1935 годов запас возимого топлива был увеличен до 530 л за счет установки двух дополнительных баков в кормовой части корпуса по бортам машины. Запас хода достигал: на гусеничном ходу 150 км, на колесном — 200 км.

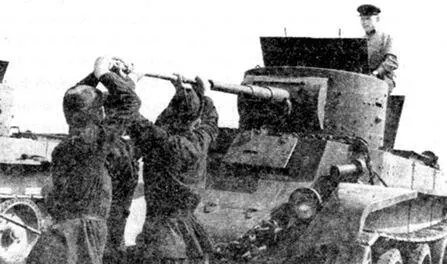

Экипаж танка БТ-7 за чисткой орудия после полевых стрельб. 1936 год

Конструктивные изменения машины были также связаны с установкой более совершенных агрегатов трансмиссии. В ходовой части усилили ведущие колеса и вместо литых дисков опорных катков применили штампованные. Масса машины возросла до 11,6 т, а к концу серийного производства достигла 11,9 т.

В 1933–1934 годах в КБ ХПЗ под руководством А. О. Фирсова был разработан колесно-гусеничный танк БТ-7, представлявший собой модернизированный танк БТ-5. Опытный образец изготовили к 1 мая 1934 года, а в последнем квартале этого же года началось серийное производство. Всего до конца 1939 года было выпущено 2596 линейных танков и 2017 танков с радиостанцией.

Танк БТ-7 отличался от танка БТ-5 новой конструкцией сварного броневого корпуса, установкой карбюраторного двигателя М-17Т и введением мелкозвенчатой гусеницы.

Он был вооружен 45-мм танковой пушкой 20К и спаренным с ней 7,62-мм пулеметом ДТ. Для прицельной стрельбы использовались перископический прицел ПТ-1 и телескопический ТОП. Боекомплект пушки состоял из 172 выстрелов для линейного танка и 132 выстрелов для танка с радиостанцией. Число патронов для пулемета ДТ было уменьшено до 2394. Часть танков БТ-7 начиная с 1936 года вооружалась 7,62-мм зенитным пулеметом ДТ, смонтированным на турельной установке П-40. На линейных танках выпуска 1937 года в нише башни устанавливался кормовой пулемет ДТ. Для ведения прицельной стрельбы из пушки ночью на дальностях до 2000 м часть танков с апреля 1936 года была оснащена двумя прожекторами, расположенными на маске пушки. В 1938 году установка кормового пулемета и прожекторов была отменена.

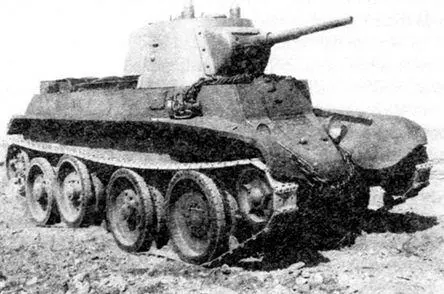

БТ-7 образца 1937 года

С конца 1938 года танк стал вооружаться 45-мм пушкой обр. 1938 года с электроспуском и стабилизированным прицелом ТОП-1 (ТОС). Пушка размещалась в башне, имевшей форму усеченного конуса с кормовой нишей (до сентября 1937 года на танк устанавливалась цилиндрическая башня). Углы наведения спаренной установки по вертикали составляли от -6° до +25°. Боекомплект пушки был увеличен до 188 выстрелов для линейного танка и до 146 выстрелов для танка с радиостанцией. Число патронов к пулеметам осталось неизменным. В связи с длительным периодом обучения в войсках по освоению личным составом особенностей работы с прицелом ТОС при стрельбе с хода от установки его на танки БТ-7 впоследствии отказались.

Броневая защита БТ-7 осталась на уровне танка БТ-5. В 1937 году толщина верхней створки крышки люка механика-водителя была увеличена до 20 мм. Со второй половины 1937 года конструкция корпуса была усовершенствована с целью повышения до 1,2 м глубины преодолеваемого брода.
