Михаил Барятинский - Советские танки в бою. От Т-26 до ИС-2

В башне устанавливались 45-мм танковая пушка обр. 1938 года и спаренный с ней 7,62-мм пулемет ДТ, который был расположен слева от пушки. Для удобства работы командира танка орудие было смещено вправо от продольной оси башни. Длина ствола пушки составляла 46 калибров, высота линии огня — 1540 мм. Пулемет монтировался в шаровой установке и в случае необходимости мог быть снят и использоваться вне танка. Углы наводки спаренной установки по вертикали составляли от -6° до +20°. При стрельбе применялись прицелы: телескопический ТМФП (на части танков устанавливался прицел ГОП) и механический — в качестве резервного. Дальность стрельбы прямой наводкой составляла 3600 м, максимальная — 4800 м. Скорострельность — 12 выстр./мин. Шестеренчатый механизм поворота башни устанавливался слева от командира, а винтовой подъемный механизм спаренной установки — справа. Спусковой механизм пушки был связан тросом с правой ножной педалью, а пулемета — с левой. В боекомплект танка входили 90 выстрелов с бронебойными и осколочными снарядами для пушки (из них 20 выстрелов находились в магазине) и 945 патронов к пулемету ДТ (15 дисков). На машинах первых выпусков боекомплект к пушке состоял из 70 выстрелов. Начальная скорость бронебойного снаряда массой 1,42 кг составляла 760 м/с, осколочного массой 2,13 кг — 335 м/с. После производства выстрела бронебойным снарядом стреляная гильза выбрасывалась автоматически. При стрельбе осколочным снарядом из-за меньшей длины отката пушки открывание затвора и извлечение гильзы осуществлялось вручную. Созданный весной 1942 года новый бронебойно-подкалиберный снаряд для 45-мм пушки, пробивал броневую плиту толщиной 50 мм на дальности 500 м.

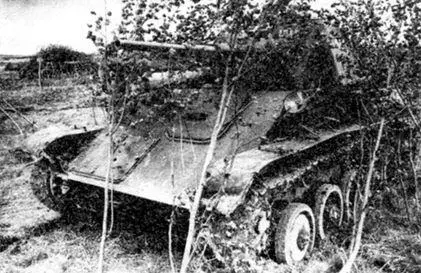

Танк Т-70 в засаде. Воронежский фронт, 1943 год

Сварная граненая башня, изготавливавшаяся из броневых листов толщиной 35 мм, устанавливалась на шариковой опоре в средней части корпуса и имела форму усеченной пирамиды. Сварные стыки башни были усилены броневыми угольниками. Лобовая часть башни имела литую качающуюся маску с амбразурами под установку пушки, пулемета и прицела. В крыше башни был сделан входной люк командира танка. В броневой крышке люка был установлен перископический смотровой зеркальный прибор, обеспечивавший командиру круговой обзор.

Силовой агрегат ГАЗ-203 состоял из двух четырехтактных 6-цилиндровых карбюраторных двигателей ГАЗ-202 суммарной мощностью 140 л.с. Коленчатые ваты двигателей были соединены муфтой с упругими втулками. Картер маховика переднего двигателя был соединен тягой с правым бортом для предотвращения поперечных колебаний силового агрегата. Батарейная система зажигания, система смазки и топливная (кроме баков) система для каждого двигателя были независимыми. Два топливных бака общей емкостью 440 л были размещены в левой части кормового отделения корпуса в изолированном броневыми перегородками отсеке.

Механическая трансмиссия состояла из двухдискового главного фрикциона сухого трения (сталь по феродо); четырехступенчатой коробки передач автомобильного типа, обеспечивавшей четыре передачи переднего хода и одну заднего; главной передачи с коническим редуктором; двух бортовых фрикционов с ленточными тормозами и двух простых однорядных бортовых редукторов. Главный фрикцион и коробка передач собирались из деталей, заимствованных у грузового автомобиля ЗИС-5.

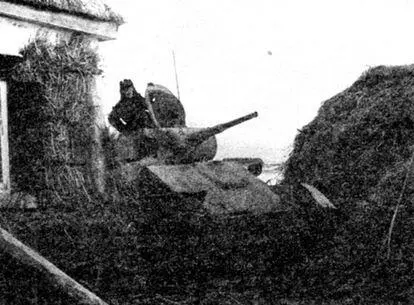

Танк Т-70М гвардии лейтенанта И. М. Астапушенко в засаде. Декабрь 1942 года

В состав гусеничного движителя входили: два ведущих колеса со съемными зубчатыми венцами цевочного зацепления, десять односкатных опорных катков с наружной амортизацией и шесть цельнометаллических поддерживающих катков, два направляющих колеса с кривошипными механизмами натяжения гусениц и две мелкозвенчатые гусеницы. Конструкция направляющего колеса и опорного катка была унифицирована. Ширина литого трака гусеницы составляла 260 мм.

Командирские танки были оборудованы радиостанцией 9Р или 12РТ, размещенной в башне и внутренним переговорным устройством ТПУ-2Ф. На линейных танках устанавливалось светосигнальное устройство для внутренней связи командира с механиком-водителем и внутреннее переговорное устройство ТПУ-2.

В ходе производства масса танка возросла с 9,2 до 9,8 т, а запас хода по шоссе уменьшился с 360 до 320 км.

С сентября 1942 года завод № 38 и ГАЗ перешли на выпуск танков Т-70М с усовершенствованной ходовой частью. Боекомплект пушки был сокращен до 70 выстрелов. В результате работ по модернизации ходовой части были увеличены ширина и шаг траков, ширина опорных катков, а также диаметр торсионов подвески и зубчатых венцов ведущих колес. За счет увеличения шага трака их число в одной гусенице было сокращено с 91 до 80 шт. Кроме того, были усилены поддерживающие катки, остановочные тормоза и бортовые редукторы. Масса танка возросла до 10 т, а запас хода по шоссе снизился до 250 км.

Всего было выпущено 8226 танков модификаций Т-70 и Т-70М.

На базе танков Т-70 и Т-70М, их узлов и агрегатов выпускались самоходно-артиллерийские установки СУ-76, СУ-76М и зенитная самоходная установка ЗСУ-37. Кроме того, были разработаны опытные образцы легкого танка Т-90 и самоходно-артиллерийских установок СУ-76Д, СУ-57Б, СУ-85Б, СУ-15 и СУ-16.

Поскольку боевые свойства танка Т-70М в конце 1942 года перестали удовлетворять требованиям, предъявляемым к танку непосредственной поддержки пехоты из-за недостаточной броневой защиты, в КБ Горьковского автозавода под руководством Н. А. Астрова был разработан новый легкий танк Т-80 с усиленной броневой защитой и экипажем из трех человек. Опытный образец машины в декабре 1942 года прошел полигонные испытания.

По предложению командующего Калининским фронтом генерал-лейтенанта И. С. Конева в конструкцию танка были введены изменения, позволившие вести стрельбу из пушки по верхним этажам зданий при ведении боя в условиях города. Углы вертикальной наводки спаренной установки составляли от -8° до +65°. В связи с возросшей боевой массой танку был необходим более мощный двигатель, освоение производства которого затягивалось. Поэтому из-за неналаженности производства форсированных двигателей, а также недостаточной мощности его вооружения и броневой защиты, после выпуска 75 танков Т-80 в конце 1943 года производство их было прекращено, а вместо них Горьковский автозавод и завод № 40 в г. Мытищи со второго полугодия 1943 года перешли на производство легких самоходно-артиллерийских установок СУ-76М, созданных на базе узлов и агрегатов танка Т-70.
