Николай Качалов - Стекло

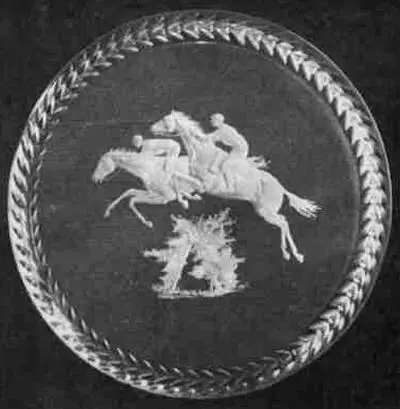

Рис. 276. Блюдо. Государственный художественный институт Эстонской ССР, г. Таллин

Рис. 277. Ваза. Государственный художественный институт Эстонской ССР, г. Таллин

К особой группе относятся изделия, представленные на рис. 278-281.

Речь идет о так называемом «сульфидном» стекле. Давно известно, что сернокислый цинк, или сульфид цинка, является глушителем, делающим стекло молочно-белым.

В последние годы лаборатория Завода художественного стекла занялась подробным изучением этого явления и показала, что оно может быть использовано для получения интересных эффектов. Был разработан оригинальный прием производства декоративных стеклянных изделий, сущность которого сводится к следующему.

Всякое стекло содержит в качестве загрязняющей примеси небольшое количество железа, придающего стеклу неприятный зеленоватый оттенок. Если к такому стеклу прибавить немного сульфида цинка, то часть серы перейдет к железу, образуя сульфид железа, который может придать стеклу самые разнообразные и красивые окраски, начиная от нежно-розовой и до темно-коричневой, почти черной, в зависимости от количества содержащегося в стекле железа. Одновременно с этим сам сульфид цинка образует в стекле множество молочно-белых кристаллов, которые как бы разбавляют, ослабляют всякую окраску, и, если таких кристаллов выделяется достаточно много, они совершенно подавляют все другие цвета, даже черный. Стеклянные изделия получаются непрозрачными, молочно-белыми, как фарфор.

Таким образом, в этом технологическом процессе решающая роль отводится кристаллам сульфида цинка. От их величины, количества и расположения зависит яркость окраски, степень прозрачности и характер цветного узора. Иначе говоря, чтобы добиться возможно большего разнообразия в декорировании изготовленных по этому способу изделий. нужно научиться создавать различные условия для возникновения и роста кристаллов сульфида цинка.

Каковы эти условия?

Как известно, стеклянные изделия формуются из горячей, расплавленной стекломассы. Если мы в это время резко охладим изделие, например обдуем его струей воздуха, в нем образуются миллиарды кристаллических зародышей сульфида цинка. Но они будут так малы, что глазом их невозможно заметить, и стекло будет казаться совершенно прозрачным. Для того чтобы кристаллы стали заметными и стекло помутнело, его нужно после охлаждения сильно нагреть. Кристаллические зародыши сульфида цинка начнут расти, и если нагревание производить достаточно долго, они вырастут настолько, что станут хорошо заметными и заглушат стекло.

Меняя дозировку железа и сульфида цинка в стекле, варьируя температуру, а также время охлаждения и последующего нагревания стеклянного изделия в процессе его формования, наконец, пользуясь возможностью подвергать охлаждению или нагреванию не все изделие целиком, а лишь определенные участки его, можно добиться изумительных эффектов.

На иллюстрациях представлены некоторые образцы из числа подобных художественных стеклянных изделий.

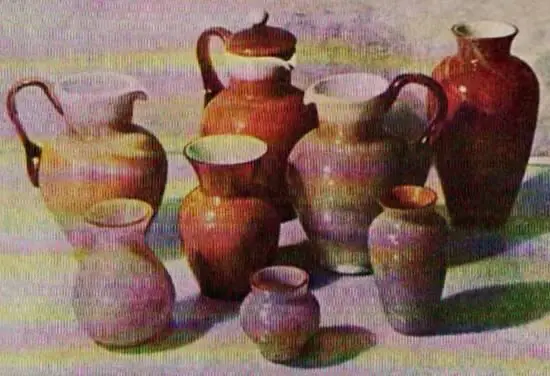

Рис. 278 показывает, какого богатства в окраске можно достигнуть, изменяя лишь один фактор — режим температурной обработки в процессе формования вещи. Во всех случаях стекло совершенно одинаково и содержит 0,05-0,07% окиси железа.

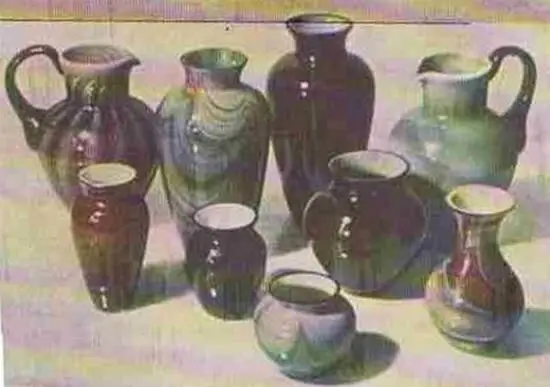

На рис. 279 дана группа изделий с большим содержанием железа, достигающим 1%. Как видно, здесь можно получить столь темные коричневые топа, что они приближаются к черному цвету. Очень эффектно в этих случаях сочетание со светлыми кремовыми тонами.

Рис. 278-279. Изделия из сульфидного стекла. Ленинградский завод художественного стекла

На рис. 280 приведены изделия, настолько точно воспроизводящие знаменитую средневековую «филигранную» технику, что даже при самом внимательном рассмотрении трудно убедиться, что мы имеем дело с другим приемом, несравненно более простым, чем тот, который прославил венецианцев.

По старому венецианскому способу такие изделия изготовлялись из нескольких стекол разного цвета, с предварительным заготовлением цветных палочек, которые налеплялись в горячем состоянии на формуемое изделие и в результате ряда сложных манипуляций вдавливались в его стенки, образуя как бы одно целое со всей массой стекла. Эти приемы требовали чрезвычайно высокой квалификации мастера и отнимали много времени.

По методу же, предложенному ленинградским заводом, все дело сводится к очень простым операциям. Используются не несколько стекол, а только одно, сульфидное. Вытянутая, колбасовидная заготовка опускается вертикально в металлический цилиндр (форму), имеющий на внутренней поверхности ряд продольных выступающих ребрышек. Заготовка раздувается и приходит в соприкосновение с ребрышками, что вызывает в этих местах резкое охлаждение стекла с образованием множества мелких кристалликов сульфида цинка. При последующем нагревании последние вырастают и образуют на поверхности заготовки аккуратно расположенные параллельные белые полоски. После этого мастер приемами ручного выдувания придаст изделию окончательную форму, которая может быть самой разнообразной.

Рис. 281 демонстрирует так называемое многослойное стекло, которое было очень модно в XIX в. и носило название «Галле». В то время многослойность достигалась вдуванием заготовки, сделанной из стекла одного цвета, в заготовку из стекла другого цвета. При этом во избежание растрескивания изделия всегда нужно было добиваться, чтобы оба стекла имели одинаковый коэффициент теплового расширения.

В случае же сульфидного стекла достаточно лишь подобрать режим температурной обработки внутренней и наружной поверхности изделия.

Следует иметь в виду, что форма показанных образцов, имеющих единственной целью демонстрировать новый технологический процесс, выбиралась случайно. Приведенные иллюстрации дают далеко не полное представление о тех возможностях, которые сулит новый прием изготовления художественных изделий из сульфидного стекла.

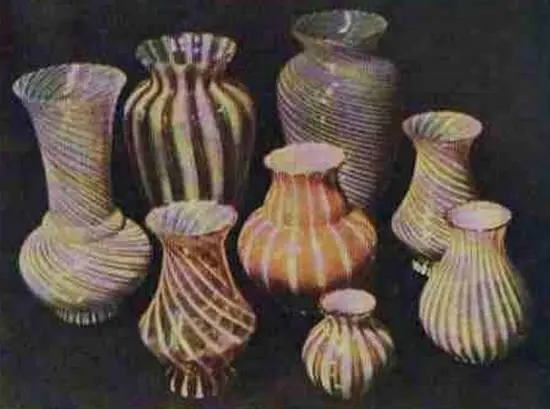

Рис. 280. Изделия из сульфидного стекла; подражание венецианской филигранной технике. Ленинградский завод художественного стекла
