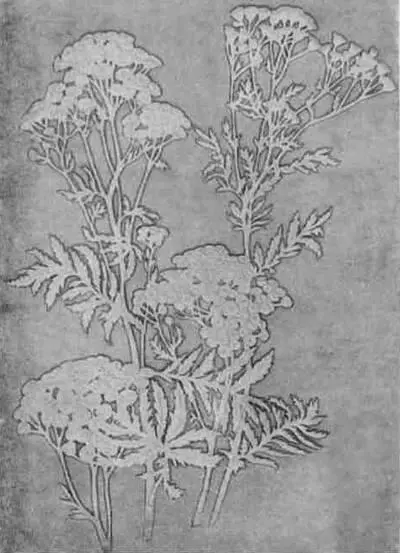

Рис. 323. Образец рисунка 321, сфотографированный в проходящем свете (другой вариант)

На рис. 324-325 помещены орнаменты, полученные путем химического травления. На рис.326 показан орнамент, выполненный совершенно другой техникой, а именно моллированием, т. е. описанным выше горячим способом, который применяется для изготовления крупных скульптур. Пластика изображенного кленового листа такова, что не допускает возможности использовать металлические сплошные или раскрывные формы и приходится прибегать к более сложному методу. Таким же способом отформована и волюта (рис. 327).

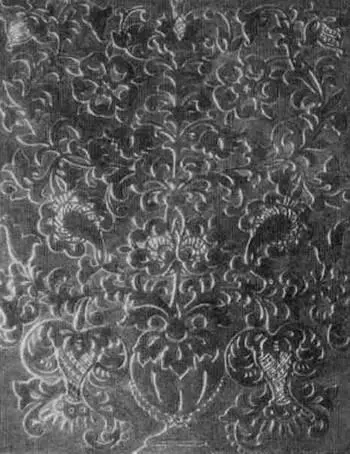

Рис. 324. Орнамент, выполненный травлением на трехслойном стекле. Высшее художественно-промышленное училище имени В. И. Мухиной

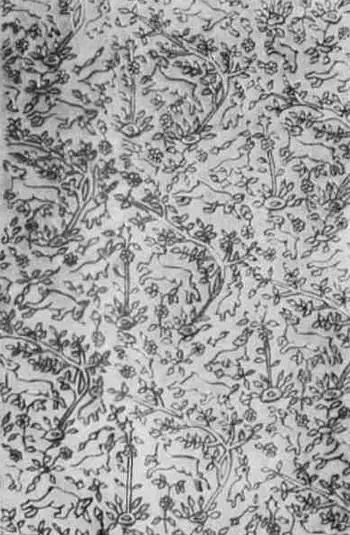

Рис. 325. Орнамент, выполненный травлением на цветном стекле. Высшее художественно-промышленное училище имени В. И. Мухиной

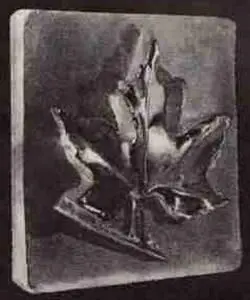

Рис. 326. Барельеф с изображением «Кленового листа». Кафедра стекла Ленинградскою технологического института имени Ленсовета

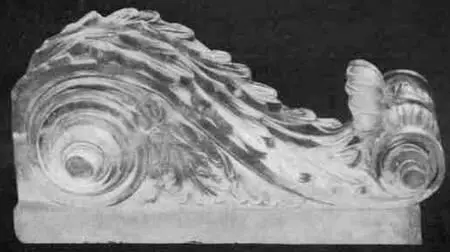

Рис. 327. Архитектурная деталь. Вес 32 кг. Кафедра стекла Ленинградского технологического института имени Ленсовета

Изображенный на рис. 328 столик — одна из первых работ В. И. Мухиной в стекле. Он дает интересное решение изготовления мебели целиком из стекла. Обычно применение стекла в такого рода изделиях ограничивалось отдельными деталями, сочетавшимися с деревом или металлом.

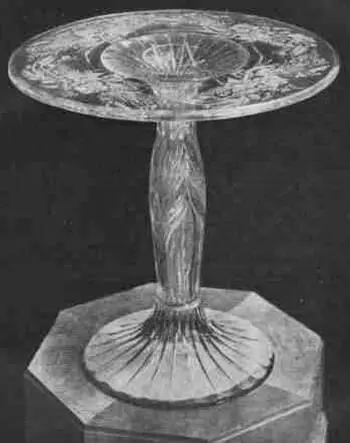

Рис. 328. Столик (скульптор В. И. Мухина). Пестровский завод

Рис. 329 показывает известный фонтан, изготовленный Пестровским и Константиновским заводами в 1938 г. для Нью-Йоркской выставки. Это редкое по величине и пышности стеклянное сооружение явилось первым в своем роде из числа изготовленных в советское время. Проектирование и постройка его — это первая попытка создания столь монументального произведения из хрусталя, если не считать знаменитых изделий подобного типа, изготовлявшихся бывшим Санкт-Петербургским стеклянным заводом в начале XIX в. Изучение конструкции этого фонтана, а также техники изготовления отдельных его деталей дают богатый материал для создания подобного рода объектов.

Сложность проектирования и исполнения фонтана определялись его огромными размерами (общая высота 4,2 м), весом хрусталя и бронзы, необходимостью легкой разборки и обеспечением надлежащей герметизации водопроводящей сети каналов.

На рис. 330 показан облицованный стеклом фасад Павильона строительных материалов на Всесоюзной сельскохозяйственной выставке.

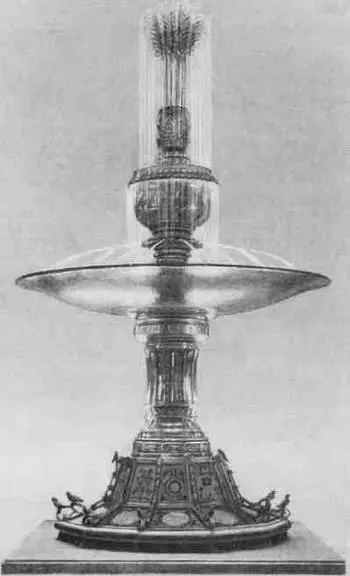

Рис. 329. Хрустальный фонтан для павильона СССР на Международной выставке 1939 г. в Нью-Йорке (художник И. М. Чайко и инженер Ф. С. Энтелис). Пестровский и Константиновский заводы

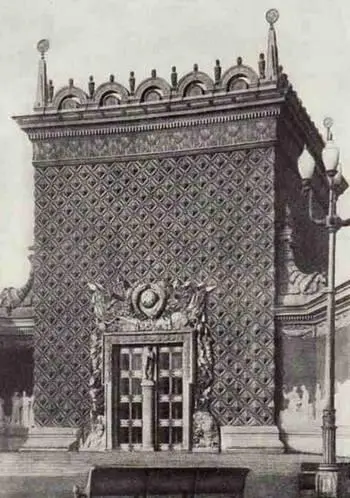

Рис. 330. Облицованный стеклом фасад Павильона строительных материалов на Всесоюзной сельскохозяйственной выставке

Бесспорно, большой интерес представляют изыскания, которые проводились с целью решить ряд вопросов, связанных с примененном стеклянных колонн. Конечно, при этом подразумеваются не сплошные стеклянные, а лишь облицованные стеклом колонны, имеющие несущий внутренний стержень из какого-нибудь обычного строительного материала.

Основное назначение колонны к архитектуре — служить опорой. В соответствии с этим зрительное восприятие ее должно создавать ощущение прочности, монументальности сооружения. Это обычно легко достигается, когда материалом для колонны служит бетон, кирпич, мрамор, гранит и из них выполнен весь ствол колонны. Прозрачная же, нетолстая стеклянная оболочка, служащая облицовкой колонны, будет неизбежно ассоциироваться с представлением о пустотелом, хрупком цилиндре, неспособном выдерживать большие нагрузки.

Из этого положения нужно было найти выход, воспользовавшись оптическими свойствами стекла с их бесконечно разнообразными «иллюзионистскими» возможностями.

Для этого на Заводе художественного стекла при участии сотрудников Ленинградского филиала Академии архитектуры пришлось провести ряд экспериментов, сопровождавшихся расчетами с проверкой результатов на опытных образцах.

В качестве одного из таких образцов на рис. 331 показана исполненная в 1/10 натуральной величины модель станции Автово Ленинградского метрополитена по проекту члена-корреспондента Академии архитектуры СССР Е. А. Левинсона и А. А. Грушке. Эта модель помогла разрешить очень важный вопрос: как добиться впечатления монументальности стеклянных колонн, замаскировав внутреннюю поверхность облицовки и уничтожив, «оптически растворив» несущий стержень, расположенный по оси колонны. Первоначально этого удалось достигнуть путем введения внутрь колонны цилиндрического вкладыша из гофрированного стекла. Впечатление, что это — всего лишь хрупкая наружная оболочка, исчезло, и колонна стала казаться массивной, монолитной. Во втором, более удачном решении задачи выяснилась возможность отказаться от внутреннего цилиндра и ограничиться приданием особого призматического профиля внутренней поверхности облицовки. Так было найдено одно из решений вопроса о создании стеклянной колонны-опоры с сохранением ее основного архитектонического начала. В этой колонне использовано одно из характерных свойств стекла — его прозрачность — и вместе с тем не создано иллюзорности колонны как несущей конструкции.

Модель станции Автово много месяцев стояла в помещении филиала Академии архитектуры и сыграла важную агитационную роль, вызвав широко развернувшуюся дискуссию о целесообразности применения художественного стекла в архитектуре.

Модель дает полное впечатление действительно отстроенного здания. Глядя на фотографию, трудно себе представить, что это не подлинное архитектурное сооружение, а стоящая на столе игрушечная хрустальная модель, колонны которой имеют в высоту всего лишь 50 см.
