Все это свидетельствует о прочной связи, установившейся в промышленности полированного стекла между работниками производства и науки. Связь эта не формальная, а живая и плодоносная. Она одинаково полезна и производственникам и ученым.

Толстое листовое стекло нередко находит применение в строительном деле: при заполнении оконных проемов больших размеров, при устройстве внутренних перегородок, для потолков и осветительных фонарей залов, дворов, лестничных клеток, фотоателье и мастерских художников, в качестве филенок больших дверных полотен и т. д. Почти во всех этих случаях стекло выполняет осветительные функции, и от него требуется только просвечиваемость, т. е. способность пропускать свет, прозрачность же необязательна, а иногда и недопустима, когда, например, не хотят, чтобы из освещаемого стеклянными дверьми коридора было видно, что делается в комнатах.

В этих случаях употребляют или такие стекла, поверхность которых заматирована шлифовкой, пескоструйной обработкой или травлением плавиковой кислотой, или же пользуются так называемыми узорчатыми стеклами, покрытыми каким-нибудь рельефным рисунком. Получение такого рода стекол осуществляется описанными нами выше методами прокатки на столе или между вальцами с той лишь разницей, что на поверхности катка или одного из валиков выгравировывается соответствующий рисунок.

Рельефный узор совершенно замаскировывает те шероховатости и неровности, которые всегда бывают на обеих сторонах прокатанного стекла, если оно не обработано шлифовкой и полировкой.

На рис. 366 показаны некоторые типы узорчатых стекол.

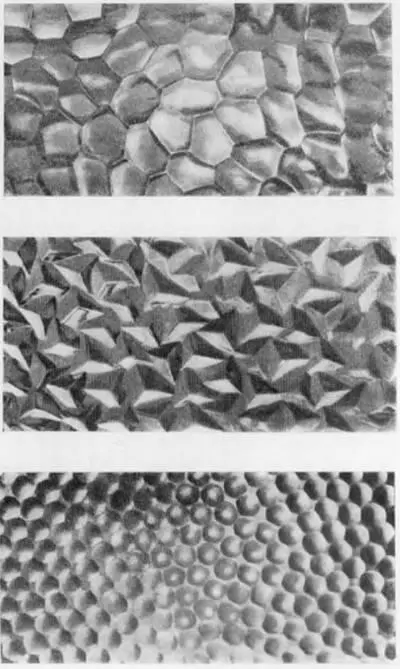

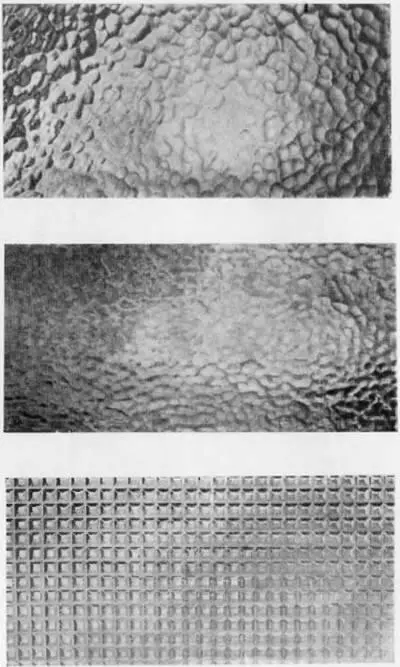

Рис. 366. Узорчатое листовое стекло

В строительном деле распространено так называемое «армированное» листовое стекло, в толщу которого закатана металлическая сетка. Такое стекло имеет следующие преимущества: во-первых, если его употребляют на потолочное перекрытие, оно совершенно безопасно, так как осколки его в случае разрушения стекла задержатся сеткой; во-вторых, такое стекло может служить некоторым препятствием для злоумышленника, пожелавшего проникнуть в помещение через окно, в-третьих, оно задерживает развитие пламени при пожарах, так как в случае растрескивания от действия жара не высыпается из рамы, препятствуя образованию сквозняков, раздувающих огонь.

На рис. 367 показаны образцы армированных стекол. Как видно, поверхность некоторых из них декорирована рельефным рисунком, что несколько смягчает однообразный вид не всегда аккуратной проволочной сетки.

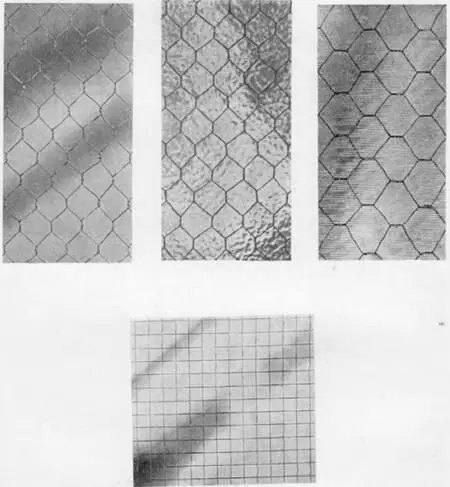

Рис. 367. Армированное листовое стекло

На рис. 368 схематически изображен процесс изготовления армированного стекла.

На общей станине, не показанной на рисунке, укреплены два валика 1 и 2. Валик 1 расположен ниже валика 2 на половину толщины отливаемого листа стекла. Под валиками движется стол 3. расположенный ниже валика 1 тоже на половину толщины листа. Через валик 1 проходит металлическая сетка, намотанная на укрепленный над валиками рулон.

Перед началом отливки стол откатывается в крайне правое положение, и стекло, зачерпнутое из печи ковшом, выливается перед валиком 1. После этого стол начинают катить влево, образуя пласт стекла, покрытый сеткой. Как только стол подойдет под валик 2, на сетку, перед самым валиком 2, выливают второй черпак стекла. Стол продолжает катиться, и из-под валика 2 выходит двухслойный, но сваренный в одно монолитное целое лист стекла, с закатанной в середине его проволочной сеткой.

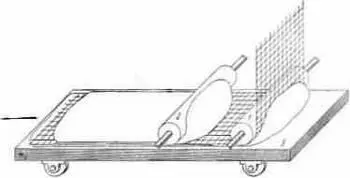

Рис. 368. Схема проката армированного стекла

Широкой известностью в настоящее время пользуются так называемые «безопасные» стекла, применяющиеся для остекления скоростного транспорта: автомобилей, троллейбусов, автобусов, самолетов. Они исключают возможность ранения пассажиров при авариях острыми осколками стекла. Такие стекла бывают двух типов.

Первое из них — «триплекс». Оно представляет собой пакет, образованный из двух или нескольких листов обыкновенного стекла, между которыми проложена прозрачная, эластичная пленка, прочно соединенная со стеклом каким-либо склеивающим составом. Наиболее широким распространением пользуется трехслойный триплекс, состоящий из двух листов стекла и одной заключенной между ними прокладки из упругого органического вещества. В качестве такой прокладки обычно применяют целлулоид.

При сильном ударе на триплексе образуются многочисленные радиальные и концентрические трещины. Получившиеся осколки удерживаются прочно склеенной со стеклом эластичной прокладкой (рис. 369).

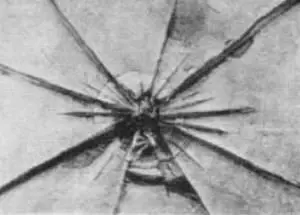

Рис. 369. Разбитый триплекс

Технологический процесс приготовления трехслойного стекла свидится к следующему. Тщательно промытые и высушенные листы стекла покрываются с одной стороны при помощи пульверизатора раствором желатина в воде и снова высушиваются. Одновременно с этим подготовляется и целлулоидная прокладка путем двухсторонней обработки особым дигликолево-спиртовым составом. После этого прокладка помещается между двумя желатинированными листами стекла, и такие трехслойные пачки упаковываются в герметически закупоривающиеся резиновые мешки, из которых выкачивается воздух. Такая вакуумизация имеет целью выдавить воздушные пузырьки, оставшиеся в пространство между листами, и прижать листы как можно плотнее один к другому. Затем приступают к наиболее ответственной операции — к запрессовыванию пакетов, что осуществляется в воздушных автоклавах, представляющих собой герметические камеры, внутри которых при помощи сжатого воздуха могут создаваться большие давления. Запрессовывание осуществляется следующим образом. Резиновые мешки с заключенными в них пакетами триплекса сперва подогреваются при 100° с целью размягчения целлулоида для лучшей его склейки и затем помещаются в автоклав, входное отверстие которого прочно закрывается, и давление поднимается до 15 атмосфер. В этих условиях запрессовка пакетов заканчивается через 10 минут.
