Эти общие идеи одного из самых авторитетных в русском флоте артиллеристов детально развил в конце 1915 г. флагарт балтийской бригады дредноутов С.А. Изенбек. Детально проанализировав развитие русских морских тяжелых артиллерийских установок после русско-японской войны (12"/40 классов «Андрей Первозванный» и «Евстафий», 12"/52 классов «Севастополь» и «Императрица Мария» и 14"/52 "Измаила"), он предложил 16" орудийную установку для будущих линкоров, конструкция которой существенно упрощалась по сравнению с предшествующими типами. Основным нововведением было то, что заряжание производилось при постоянном вертикальном угле, равном 8°. Эта величина была избрана по причине соответствия ее дальнобойности 16" орудия на этом угле в 80–90 кб, что примерно равнялось боевой дистанции для будущего линкора. Для увеличения скорости подачи боеприпасов из погреба к орудиям С.А. Изенбек предлагал отказаться от применявшихся прежде решений:

«…для питания должна быть применена любая система — нории, шланговый элеватор и т. п., но отнюдь не тросовый зарядник. Питание идет непосредственно из погреба без всяких перегрузочных постов [170]».

В самой башне планировалось предусмотреть «зарядные посты, хорошо бронированные броней в 4"-5", постоянно подпитываемые из погреба». В своем проекте флагарт бригады линкоров-дредноутов также высказывался за устройство погребов по типу кольцевых: «Следует признать, что укладка снарядов в пари по английскому способу не выдерживает критики, потому в погребах снаряды должны быть уложены в стеллажах с ячейками-лотками. Трубы подачи должны выходить в погреб, где кончаться откидными лотками, поворотная платформа должна доставлять снаряды из стеллажей, так чтобы ось снаряда была направлена к трубе» [171].

Суммируя все эти нововведения и проведя посекундный расчет времени подготовки к одному выстрелу, С.А. Изенбек заключал, что «…только такая система может без фантастических скоростей и чрезмерных напряжений дать 4 выстрела в минуту из 14" или 16" орудия». Предложенная конструкция позволяла также значительно уменьшить размеры башни и улучшить ее защиту. Лобовая броня предусматривалась не ниже "калибра орудия", а крыша, которая должна была стать полностью плоской — не ниже 8" (200 мм).

Все приведенные примеры наглядно показывают, что вопрос совершенствования тяжелых артиллерийских установок и создания возможно более простой, надежной и эффективной башни для 16" орудий будущих линкоров являлся предметом постоянного внимания со стороны русских морских специалистов. Ими было выдвинуто немало интересных идей и предложений, часть из которых была реализована при проектировании 16" трехорудийных установок линейных кораблей уже в советское время. До перехода к проектированию 16" линкоров русский флот на всех своих дредноутах использовал трехорудийную установку главных орудий. Идея четырехорудийной башни появилась только в виде вынужденной меры как возможный путь для существенной экономии веса главной артиллерии и, соответственно, всего проекта в целом. Однако неясной оставалась перспектива успешной технической реализации этой конструкции, обусловленная отсутствием опыта создания подобных установок. Проблема усугублялась существенным повышением калибра орудий, жесткими требованиями по скорострельности и недостатком времени для разработки и экспериментальных исследований отдельных узлов. Принимая во внимание все вышеизложенное, можно оценить перспективу быстрого создания в 191 4 году четырехорудийной 16" установки как весьма проблематичную {37} .

Многие в ГУК, по-видимому, полностью отдавали себе в этом отчет, поскольку весной 1914 г., параллельно с проектированием четырехорудийной установки 16" орудий разрабатывались также двух- и трехорудийные установки, на которые, как мы увидим далее, и был сделан весь упор при возобновлении проектирования линкоров два года спустя.

1. Орудие со станком

2. Цепной прибойник

3. Башенный зарядный пост

4. Башенный дальномер

5. Башенный центральный пост

6. Подачная труба

7. Элеваторы подачи боезапаса

8. Снарядный погреб

9. Зарядный погреб

10. Снарядная (зарядная) тележка

Конструкция 16" орудийной установки, предложенная флагманским артиллеристом 1-й бригады линейных кораблей Балтийского флота (дредноуты класса «Севастополь») старшим лейтенантом С.А. Изенбеком, декабрь 1915 г.

Загрузка боеприпаса (снаряда и полузаряда) производится из ориентированной по радиусу к оси установки ячейки его хранения сначала на лоток снарядной тележки в погребе (10), затем из последней — на лоток подачной трубы (6). Далее, своей тяжестью разворачивая лоток, снаряд становится вертикально и попадает в поданную трубу. По элеватору (7) проходящему внутри нее, снаряд поднимается наверх в башенный зарядный пост (3), где перемещается из вертикального в горизонтальное положение, соответствующее углу заряжания орудия (1). Последнее после производства очередного выстрела возвращается в угол заряжания, во время его движения автоматически происходит открывание замка. Откидывается лоток зарядного поста и в открывшееся отверстие из него на лоток выталкивается снаряд, досылаемый затем цепным прибойником (2) в канал ствола. После последовательного досылания поступающих из зарядного поста полузарядов затвор орудия закрывается, и оно приводится в угол вертикальной наводки. Все это время боеприпасы для очередного выстрела непрерывно поступают по элеваторам в зарядный пост. По сравнению с существовавшей системой подачи новая конструкция позволяла создать не зависящие друг от друга хорошо защищенные цепи подготовки орудия к выстрелу, повышая тем самым темп ведения огня и существенно упрощая все башенные механизмы.

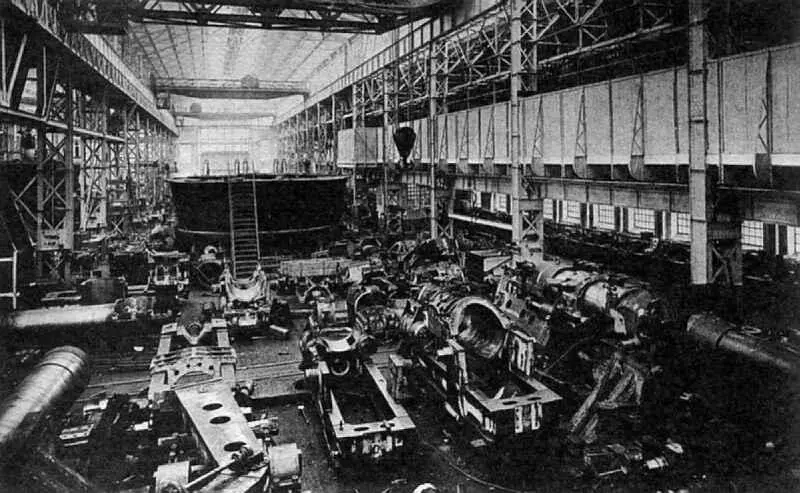

Первая 14"/52 установка линейного крейсера "Измаил" (поданная труба, стол установки с подцапфенными кронштейнами, но без орудийных станков) на сборочной яме в цехе Металлического завода, июнь 1914 г.

На переднем плане — сборка станков 12"/52 орудий. Значительный теоретический и практический опыт, приобретенный русскими машиностроительными заводами при проектировании и изготовлении установок тяжелых орудий для первых серий 12" и 14" дредноутов, позволял рассчитывать на успех при переходе к более мощным артиллерийским системам будущих поколений линейных судов.

ЦВММ, # 041649/4.

Таблица 7.6. Увеличение скорости заряжания орудий тяжелых калибров в башенных установках русского флота, 1908–1914 гг.
