Броневой болт сорван, накладка над ним держится только на одном гужоне. Срезано 14 заклепок в средней стойке со стороны пробоины и все заклепки с противоположной стороны. Внутренние вертикальные угольники стойки прогнулись. В левой шпации у средней стойки оторваны два гужона и накладки броневых болтов. Внизу у наружного шельфового угольника срезано 14 заклепок, край брони скоса осел вниз на 20 мм. Флоры в верхней части сгофрировались на 3 см. Семь заклепок диаметром 25 мм срезаны в угольнике, соединяющем флоры со скосом. Гужоны, крепящие второе дно к скосу ослабли, но не отскочили. Снаружи в шельфовом угольнике 18 заклепок диаметром 32 мм выскочили, 10 штук ослабли. Две заклепки, крепящие шпангоутные угольники к обшивке, срезаны. В наружной обшивке под шельфом продольная вмятина глубиной около 2,5 см, кроме того как сказано выше, шельфовый угольник осел на 3 см. Горизонтальная полка наружного шельфового угольника, на которую опирается броня, отогнута вниз на 1,5 см. Броневая плита получила изгиб около 1,5 см, измеренный по вертикальной кромке. Вертикальная щель между испытуемой броней и соседней плитой № 2 увеличилась внизу на 20 см, а наверху на 5 мм. Шпонка между этими плитами сделана не в ласточкин хвост, а клином внаружу (типа бронирования "Измаила"), на шпонке видны следы светлых царапин. Общий изгиб плиты против места удара около 8 см.

Выстрел № 19(стрельба 2 июля 1920 г.), по отсеку № 2 и плите № 3 (370мм, крайняя правая), 12" бронебойным неснаряженным снарядом "образца 1911 г.", приведенным к штатному весу 471 кг, завода P.O.С, партии 1914 г. № 528, зарядом пороха марки ЩД-0,5, 7 партии выделки 1916 г., для 8"/45 пушек при весе 40 кг и скорости удара 620 м/с.

Испытанию подлежали: бронепробивная способность 12" бронебойного неснаряженного снаряда "образца 1911 г.", и сопротивление 370мм бортовой брони и 50мм скоса нижней палубы за ним. Место удара от правой кромки 43 см, от нижней кромки 137 см.

Снаряд пробил насквозь бортовую броню с рубашкой, 50мм скос нижней палубы, трюмную переборку (6мм), 25мм фундаментный лист отсека и ушел в земляную насыпку фундамента. Осколков снаряда не найдено. Диаметр сквозной пробоины от 30 см до 34 см, выходное отверстие 50 см. Отверстие в скосе нижней палубы 96 см на 30 см, отстоит от шельфа на 2,5 см. Рубашка позади брони разворочена, и края отогнуты во внутрь на ширину шпации.

Горизонтальная пазовая планка нижним краем немного выпучена, но заклепки целы, болт против места удара сорван, остальные целы. Крайняя стойка сгофрирована и выпучена внутрь. Наружный угольник этой стойки порван и отогнут вовнутрь вместе с рубашкой, внутренний угольник стойки помят и порван, все заклепки угольника, крепящего стойку к скосу нижней палубы, срезаны. Осколками слегка помята тыльная 12мм переборка и бимс под средней палубой, сорваны заклепки в угольнике, крепящем тыльную переборку к нижней палубе, головки заклепок повреждены. Край плиты против пробоины выпучен внаружу около 1 см.

Второе дно отошло. Девять гуженов срезаны в угольнике под скосом нижней палубы, одна заклепка сорвана в угольнике под скосом палубы в крайнем бимсе. В тыльной переборке порван снарядом лист по ширине шпации и по высоте около одного метра, а также имеются пробоины от обломков брони скоса, слегка помяты края угольников стоек тыльной переборки. 14 гуженов выбиты в угольнике за тыльной переборкой, крепящие ее к нижней палубе.

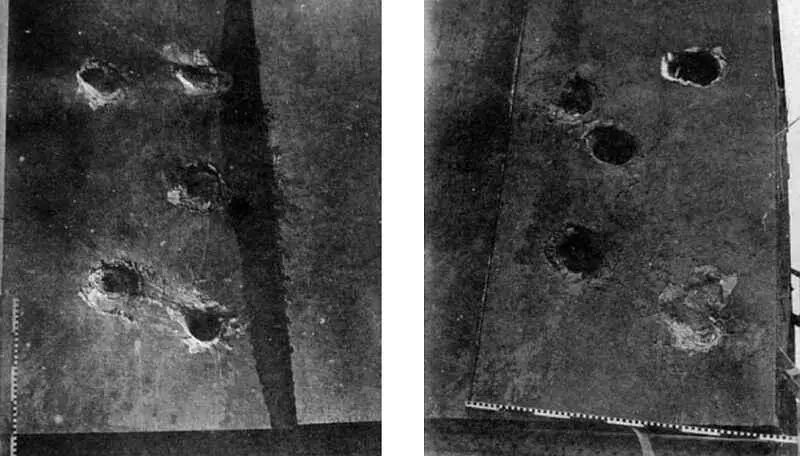

Вверху: Общий вид левой и правой 270мм наружных крупповских цементированных плит отсека № 1 (расслоенное вертикальное бронирование) после проведения первых трех серий испытаний 14" полубронебойными и фугасными снарядами, как снаряженными разрывным зарядом, так и заполненными песком, 11 июня 1920 г.

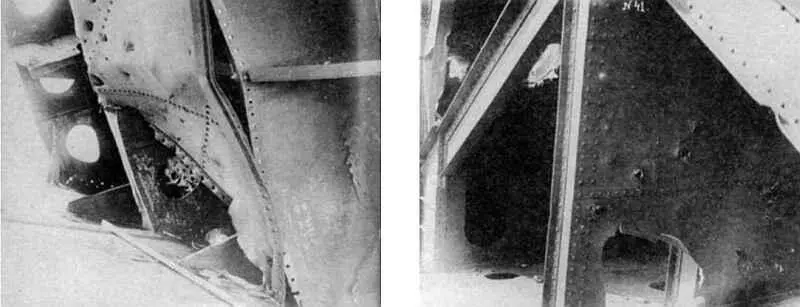

Внизу слева: Испытание устойчивости внутреннего бронирования отсека № 1 подрывом в нем 14" полубронебойного снаряда, снаряженного тротилом. В центре фотографии — отрыв бмм полупереборки над скосом нижней палубы, прижатой к вертикальным стойкам подкрепления 270мм поясной брони. Ниже, в 100мм плите скоса нижней палубы, ряд мелких пробоин осколками снаряда над местом его разрыва.

Внизу справа: Пробоины в бронировании отсека № 2 от действия 12" неснаряженного снаряда, приведенного к штатному весу и конечной скорости, соответствующей боевой дистанции в 45 кб (выстрел № 19). Слева — сквозная пробоина в 370мм поясной броне, правее — последующее пробитие 50мм скоса нижней палубы и еще ниже — 6мм трюмной переборки. Снаряд в целом виде ушел в грунт под фундаментом отсека.

Все четыре фотографии — ЦВММ, #053105.

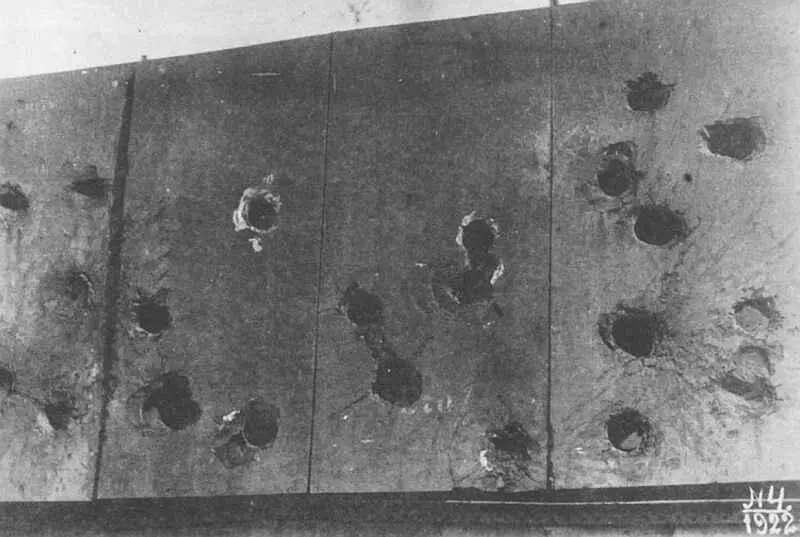

Вверху: Общий вид отсека № 1 после заключительной серии испытаний 12" бронебойных неснаряженных снарядов на их полную пробиваемость, август 1922 г.

ЦВММ, # 035105.

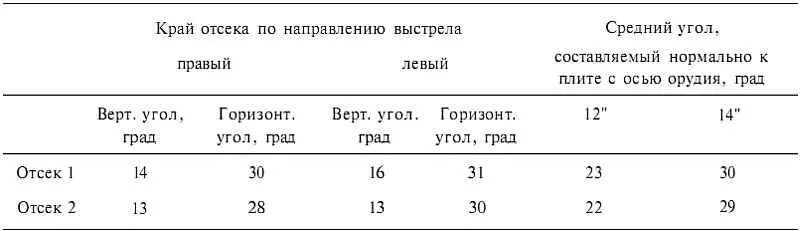

Таблица 7.8. Положение опытных отсеков перед стрельбой относительно линий выстрелов из 12" и 14" орудий с направлением нормали к плите.

Таблица 7.9. Относительное понижение устойчивости КЦ броневых плит при их утолщении свыше 300 мм

По результатам расстрела опытных отсеков 1914 г. начальником полигона Е.А. Беркаловым были составлены подробные отчеты, давшие обильный материал для детального анализа всех тех конструктивных решений, которые планировалось положить в основу бронирования «линкора 1915 г.» В результате проведенных опытов картина противостояния как более так и менее толстых наружных плит ударам тяжелых снарядов получилась весьма полной. После каждого удара снаряда наблюдался изгиб плиты в вертикальном направлении со стрелкой прогиба в пределах 2–4 см. В 65 % случаев было достигнуто полное пробитие поясных плит. В случаях непробития плиты последняя получала вокруг выбоины ряд глубоких концентрических трещин, или же наблюдался откол цементированного слоя площадью в отдельных случаях до 0,5 м. Не пробивающие плиту снаряды либо раскалывались в момент удара, либо вваривались их головными частями в образованные ими глубокие выбоины [181]. Помимо этого, получал подробное экспериментальное подтверждение тот наблюдавшийся и ранее (в том числе и в период проектирования отсеков) факт, что при увеличении толщины брони свыше 300 мм сопротивление плит не растет по формуле соответственно ее утолщению, и чем больше толщина плиты, тем меньше выгода от каждого очередного приращения ее утолщения(табл.7.9.).
