Твердотопливный двигатель ракеты разработан фирмой «Геркулес». Вес топлива 970 кг. В полете ракета вращалась со скоростью до 400 об./мин. как за счет косо-направленного оперения, так и за счет косо-направленных сопел двигателя.

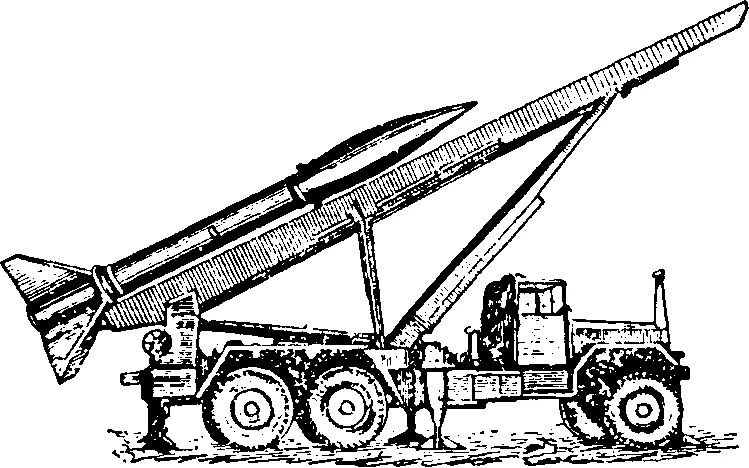

Ракета перевозилась и запускалась с боевой машины М-386, созданной на шасси грузового автомобиля M-139F грузоподъемностью 5 т. Габариты боевой машины: длина 9880 мм, ширина 2900 мм, высота 2670 мм. Вес боевой машины 16,4 т. (Сх. 3)

Артиллерийская часть боевой машины состояла из подъемно-уравновешивающего и поворотного механизмов и одной направляющей длиной около 12 м. Максимальный угол возвышения направляющей составлял 70°, угол горизонтального обстрела ±15°.

Заряжание пусковой установки ручное, время заряжания — не менее 30 минут.

Для транспортировки на большие расстояния ракета разбиралась на три отдельные части, помещавшиеся в контейнеры (боеголовка, пороховой двигатель и плоскости стабилизатора). Все это собиралось в ракету на технической позиции, удаленной от огневой позиции. На сборку затрачивалось 20–30 минут.

Установка ракеты на ПУ для транспортировки и стрельбы осуществлялась с помощью подвижного крана. Для поддержания необходимой температуры порохового заряда применялся специальный чехол с электрообогревом и автоматической регулировкой температуры. Чехол снимался перед самым пуском ракеты.

Батарея ракет «Онеет Джон» имела четыре пусковые установки, в каждом из двух огневых взводов батареи было по две пусковые установки. Батареи «Онест Джон» включались в состав механизированных и бронетанковых дивизий США.

В ходе предполагаемого вторжения на Кубу осенью 1962 г. должно было быть задействовано 12 пусковых установок «Онест Джон». Причем состыковка ядерных боевых частей с ракетами должна была производиться лишь с санкции президента Кеннеди.

Кроме США, ракеты «Онест Джон» состояли в армиях Бельгии, Франции, Голландии, Тайваня, Великобритании, Дании, Греции, Южной Кореи, Турции и Японии. Причем в Японии и в Южной Корее ракеты «Онест Джон» находились в серийном производстве.

В 1976 г. началось выведение батарей «Онест Джон» из состава дивизионной артиллерии и складирование их на территории США. Окончательно ракеты «Онест Джон» были сняты с вооружения армии США в 1987 г.

С вооружения бундесвера ракеты «Онест Джон» были сняты в течение 1976–1978 гг.

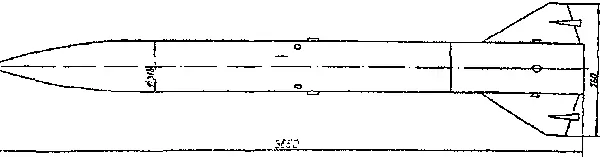

Неуправляемая ракета «Литтл Джон».Неуправляемая ракета «Литтл Джон» должна была дополнять ракетный комплекс «Онест Джон». Меньшие весогабаритные характеристики ракеты «Литтл Джон» и ее буксируемая пусковая установка допускали транспортировку вертолетами UH-34 и самолетами. (Сх. 4)

Головной разработчик ракеты — фирма «Дуглас». Испытания ракеты «Литтл Джон» начались в 1956 г., а в 1961 г. ракета была принята на вооружение.

Обе модификации имели одинаковый твердотопливный двигатель М-26 фирмы «Геркулес» с тягой 4,5 т. Вес топлива 115 кг. Дальность стрельбы составляла от 3 до 18–20 км. Круговое вероятное отклонение достигало 315 м.

Ракета «Литтл Джон» комплектовалась тремя ядерными боевыми частями.

Кроме того, имелись химические и фугасные боевые части. Вес химической боевой части 120 кг. Она содержала 32,5 кг ОВ типа зарин, которое могло заразить площадь в 10–20 гектаров.

Устойчивость ракеты в полете обеспечивалась четырьмя косопоставленными стабилизаторами хвостового оперения. Для обеспечения еще лучшей устойчивости ракеты в полете, а также для устранения вредного влияния эксцентриситета реактивной силы на кучность стрельбы ракета на полете вращалась. Для этого в усовершенствованной модификации ракеты «Литтл Джон» ВМ51 применялся специальный гиромотор. Он входил в состав пускового оборудования ракеты и сообщал ракете перед запуском, когда она еще находилась на пусковой установке, вращательное движение, стабилизирующее ракету на начальном участке траектории и в полете. Гиромотор приводился в действие зарядом твердого топлива, при сгорании которого образовывались газы высокого давления, вращавшие турбину с приводом. Необходимое число оборотов снаряда достигалось за несколько секунд.

Для стрельбы ракетами «Литтл Джон» использовались два типа пусковых установок — облегченная и самоходная. Облегченная установка состояла из лафета, выполненного в виде одноосного прицепа. На лафете монтировались направляющая длиной 5,3 м и подъемно-поворотный механизм с ручными приводами управления. В походном положении ракета крепилась на направляющей, которая устанавливалась горизонтально. Для придания устойчивости установке при стрельбе она опиралась на землю специальными откидывающимися опорами.

Облегченная пусковая установка обеспечивала большую мобильность, и ей вооружались воздушно-десантные дивизии. В воздушно-десантной дивизии в составе ракетно-гаубичного дивизиона состояли батарея 155-мм гаубиц и батарея НУРС с четырьмя пусковыми установками «Литтл Джон» (по две в огневом взводе).

В декабре 1966 г. была испытана гусеничная самоходная пусковая установка весом около 7,5 т, однако большого распространения она не получила.

В 1970 г. неуправляемые ракеты «Литтл Джон» были сняты с вооружения армии США.

Управляемая ракета «Лакросс». Первой тактической управляемой ракетой армии США стала радиоуправляемая ракета «Лакросс» М4Е2 (MGM-18A). (Сх. 5)

Проектирование ракеты началось в 1948 г. Головные разработчики и поставщики — фирмы «Конелл Аэро Лаборатори» и «Мартин Мариетта».

Стартовый вес ракеты 1040–1070 кг, длина 5840 мм, диаметр 520 мм, размах крыльев 2,75 м, размах оперения 1,45 м. Ракета «Лакросс» представляла собой промежуточную ступень между баллистическими и крылатыми ракетами.
