Ракета S-3 была оснащена новой боевой частью мощностью 1,2 Мт. Кроме того, боеголовка несла комплекс средств преодоления ПРО противника.

Техническая готовность к старту ракетного комплекса S-3 составляла 30 секунд.

Новый ракетный комплекс с ракетой S-3 был принят на вооружение в 1980 г.

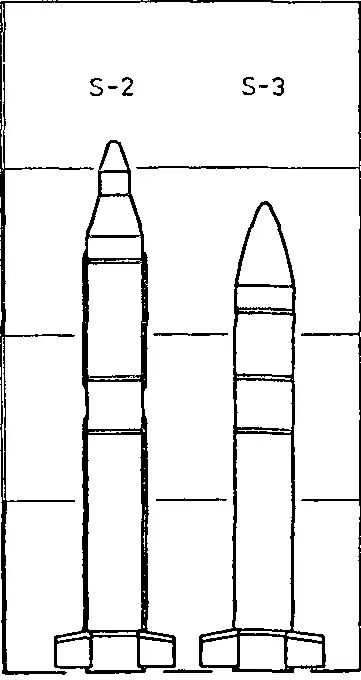

18 французских ракет S-2, а затем заменивших их S-3 не играли особой роли в балансе сил НАТО — СССР. В ходе предварительных переговоров с американцами о ликвидации ракет средней дальности советская сторона и ее СМИ в пропагандистских целях несколько раз поднимали вопрос о французских ракетах средней дальности. Но, в конце концов, обе стороны решили не связываться с амбициозными французами, и эти 18 ракет были попросту проигнорированы в договоре 1987 г.

22 февраля 1996 г. президент Французской Республики заявил о начале демонтажа ракет S-3, развернутых на плато Альбион.

Ракета «Першинг-2».Баллистическая ракета театра военных действий или, по другой терминологии, межконтинентальная баллистическая ракета средней дальности «Першинг-2» была создана фирмой «Мартин Мариэтта». Проектирование ее началось в 1974 г. Первоначально было официально заявлено, что новая ракета станет модернизацией ракеты «Першинг-1», однако она стала совершенно новой системой. Первоначально американцы в целях дезинформации говорили о дальности в 1800 км, фактически же она составила 2500 км. (Сх. 16)

Войсковые испытания ракет «Першинг-2» были проведены армией США с июля 1982 г. по октябрь 1984 г. В ходе испытаний с мыса Канаверал было запущено 22 ракеты.

На обеих ступенях ракеты «Першинг-2» были установлены твердотопливные двигатели фирмы «Геркулес».

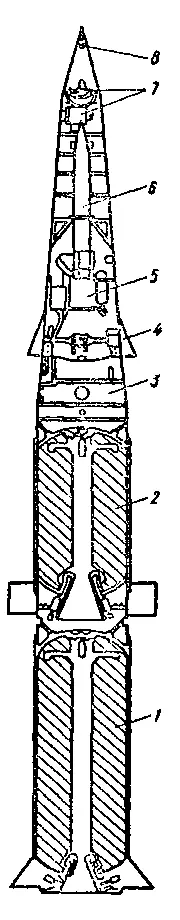

Сх. 16. Схема ракеты «Першинг-2»: 1,2— двигатели первой и второй ступени; 3 — переходник; 4 — аэродинамические рули; 5 — система управления; 6 — боеголовка; 7 — радиолокатор; 8 — баллистический наконечник

Ракета предназначалась в основном для поражения командных пунктов, узлов связи и других аналогичных целей, то есть, прежде всего, для нарушения работы систем управления войсками и государством.

Малое КВО ракеты обеспечивалось применением комбинированной системы управления ее полетом. В начале траектории использовалась автономная инерциальная система, затем, после отделения головной части, — система коррекции полета боеголовки по радиолокационным картам местности. Эта система включалась на конечном участке траектории, когда боеголовка переводилась почти в горизонтальный полет.

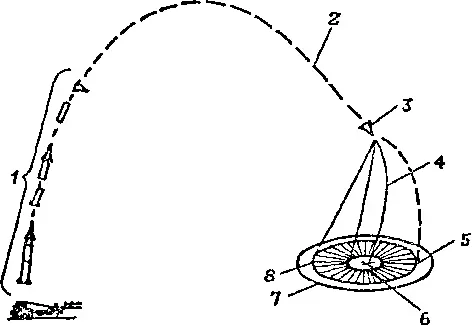

Радиолокатор, установленный на боеголовке, получал изображение участка местности, над которым двигалась боеголовка. Это изображение преобразовывалось в цифровую матрицу и сравнивалось с данными (картой), заложенными до старта в запоминающее устройство системы управления, размещенной на боеголовке. в результате сравнения определялась ошибка движения боеголовки, по которой бортовая вычислительная машина вычисляла необходимые данные для органов управления полетом. В систему управления помимо радиолокаторов и бортовой вычислительной машины входили и другие элементы: источники энергии, преобразователи, инерциальные приборы, органы управления и их приводы. (Сх. 17)

Поскольку коррекция осуществлялась на низких высотах, в качестве основных органов управления использовались воздушные рули. Для стабилизации полета боеголовки до входа в атмосферу применялись струйные рули на сжатом газе. (Сх. 18)

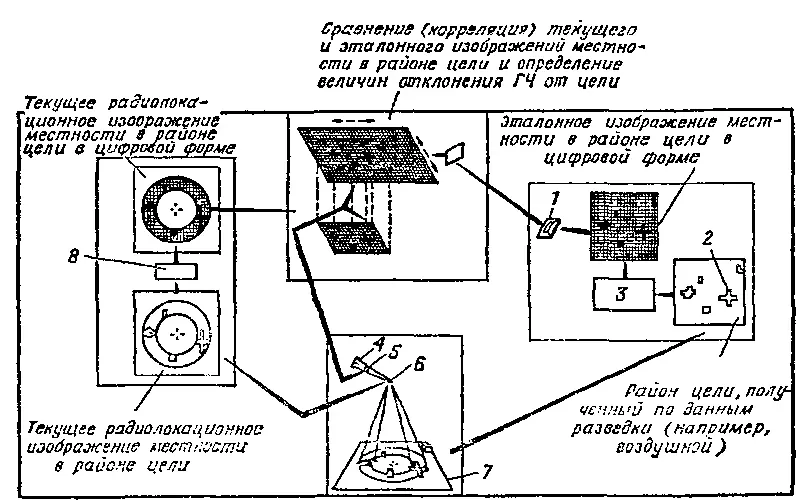

Сх. 18. Принцип работы системы наведения ракеты «Першинг-2» по радиолокационной карте местности:

1 — кассета с эталонным изображением района цели;

2 — цель (аэродром); 3 — наземное оборудование для преобразования данных разведки района цели в цифровую формулу; 4 — корректирующий сигнал, поступающий на аэродинамические рули; 5 — ЭВМ с коррелятором; 6 — головная часть ракеты; 7 — район цели; 8 — цифровой процессор.

Если система коррекции полета боеголовки откажет, боеголовка все равно достигнет района цели, так как при этом ракета будет двигаться на цель в режиме обычной инерциальной системой управления. Естественно, что точность попадания при этом снижалась

Корпуса двигателей обеих ступеней изготавливались из органического волокна кевлар. В районе критических сечений сопел были установлены графитовые вкладыши. Сопла качающиеся, топливо смесевое, окислитель — перхлорат аммония, горючее-связующее — полибутадиен.

Для управления по крену во время работы двигателя первой ступени использовались две плоскости стабилизатора (остальные две оставались неподвижны). Во время работы двигателя второй ступени использовались воздушные рули головной части.

Головная часть имела значительный (более тонны) вес и состояла из трех отсеков: системы наведения (нижний), боевого заряда и радиолокационного устройства. Головная часть закрывалась кожухом, который сбрасывался перед началом работы радиолокатора на высоте около 15 км. Стабилизация полета головной части осуществлялась с помощью инерциальных приборов. (Сх. 19)

На ракете «Першинг-2» предполагалось использование двух типов боезарядов — обычного мощностью до 50 кт и проникающего в грунт. Второй вариант отличался большим удлинением и высокой прочностью и изготавливался из высокопрочной стали. При скорости подхода головной части к цели 600 м/с головная часть углублялась в грунт примерно на 25 м.
