Александр Широкорад - Россия выходит в мировой океан. Страшный сон королевы Виктории краткое содержание
В книге описывается период русской истории между Крымской и Русско-японской войнами. На фоне политических и династических взаимоотношений России и Англии дается довольно подробное описание флотов этих стран. В это время на смену парусным деревянным кораблям с гладкоствольной артиллерией пришли вначале композитные, железные и, наконец, стальные парусно-паровые корабли с нарезными пушками. Особое внимание автор уделяет использованию кораблей-рейдеров в борьбе с торговым судоходством.
Россия выходит в мировой океан. Страшный сон королевы Виктории - читать онлайн бесплатно ознакомительный отрывок
Интервал:
Закладка:

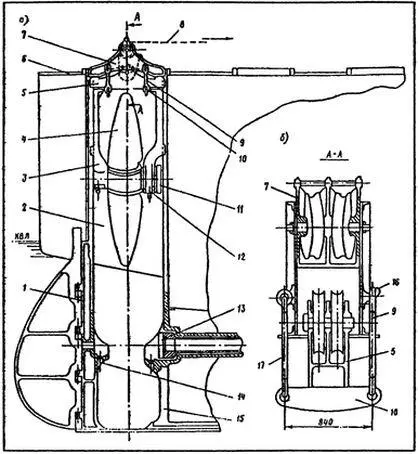

Устройство для подъема гребного винта на фрегате «Герцог Эдинбургский». Аналогичным устройством были оснащены и русские клиперы, а — продольный разрез в корме; б — подъемный блок с траверзой в сечении. 1 — рудерпорст; 2 — бортовая стенка колодца для подъема винта; 3 — подъемная рама винта в направляющих; 4 — двухлопастный гребной винт в обойме рамы; 5 — траверза рамы с двумя подвижными блоками талей; 6 — палуба полуюта; 7 — опорная траверза над окном колодца с двумя неподвижными блоками талей для подъема рамы с винтом; 8 — ходовой конец талей; 9 — шток-наметка, поддерживавшая поперечину для крепления подъемной рамы с винтом в верхнем положении; 10 — поперечина, поддерживавшая подъемную раму в верхнем положении; 11 — хвостовик подъемной части гребного вала для ввода в зацепление с дейдвудным валом; 12 — обойма подъемной рамы с подшипником вала и нижними штифтами для центровки валов при опускании винта; 13 — концевая часть дейдвудного вала со шлицом для ввода хвостовика подъемной части вала; 14 — отверстие в приливах старнпоста и рудерпоста для центрирующих штифтов; 15 — старнпост; 16 — тяга для крепления концевого звена штока-наметки; 17 — стационарная тяга, поддерживавшая поперечину.
Крейсерские суда первого поколения — деревянные фрегаты, корветы и клипера — к началу 70-х годов XIX века уже устарели и были довольно изношены. Взамен Морское ведомство решило построить океанскую эскадру в составе четырех крейсерских отрядов, в каждом из которых должны быть один броненосный корабль (фрегат или корвет) и два неброненосных клипера нового поколения.
В начале 1871 г. генерал-адмирал поручил корабельному отделению Морского Технического комитета «проектировать чертежи винтового неброненосного клипера для океанского крейсерства, придерживаясь типа клиперов „Абрек“ и „Всадник“». Корпус предусматривался железный с деревянной наружной обшивкой подводной части, машины — «со всеми усовершенствованиями такой системы, которая доставляла бы наибольшую экономию в топливе». В МТК проект клиперов второго поколения был закончен лишь в октябре 1871 г.
20 февраля 1873 г. на верфи в Новом адмиралтействе в Петербурге был заложен головной клипер нового поколения, названный «Крейсером». Замечу, что крейсеров как класса судов в русском флоте тогда не было.
Корпус клипера имел продольную систему набора с цельными стрингерами и внутренними килями. Двойное дно не предусматривалось, а непотопляемость обеспечивалась поперечными переборками и соединявшей все отсеки магистральной трубой с насосами и эжекторами. На железный корпус, имевший бронзовые штевни, накладывалась двухрядная деревянная обшивка, которая в свою очередь покрывалась цинковыми листами.
Длина клипера по грузовой ватерлинии составляла 63,25 м, ширина 10,1 м, осадка носом 4,1 м, кормой 4,4 м. Водоизмещение 1334 т. Машина мощностью 250/1500 (номинальных / индикаторных) л. с. Максимальная скорость под парами достигала 12 узлов. На полном ходу при запасе угля 200–220 т клипер мог пройти до 1600 миль.
Парусное вооружение клипера было по типу барка. Вес рангоута около 55 т, площадь парусов 1230 кв. м.
В кормовой части клипера имелась шахта для подъема гребного винта (при длительном движении под парусом). Вес подымаемого агрегата (винт, рама и т. д.) составлял 6,39 т. Паровая труба была сделана заваливающейся, чтобы не мешать действию парусов.
На верхней палубе клипера установили три 152-мм пушки обр. 1867 г, с устройствами, обеспечивавшими стрельбу на оба борта, а также четыре 4-фунтовые пушки обр. 1867 г. и одну 25-мм картечницу Гатлинга для отражения атак минных судов.
«Крейсер» был спущен на воду 29 августа 1875 г. Скоро Финский залив должен был сковать лед, и клипер под парусами был переведен в Ревель, где на него установили паровую машину, изготовленную Ижорским заводом. Однако испытания клипера под парами удалось провести лишь в 1876 г. К удивлению комиссии «Крейсер» дал максимальную скорость всего 8 узлов. Тем не менее его экстренно отправили в Средиземное море, ведь Россия была в очередной раз на грани войны с Англией.
Из Средиземного моря «Крейсер» отправили в Северо-Американские Штаты, где после ремонта машины удалось получить скорость 10 узлов. Из Нью-Йорка «Крейсер» ушел в Тихий океан.
По типу «Крейсера» в Петербурге было построено еще 7 клиперов, которые формально считались однотипными, хотя имели и значительные отличия. Они получили наименования «Джигит», «Наездник», «Вестник», «Опричник», «Пластун», «Разбойник» и «Стрелок». Причем у первых трех корпуса были железными, а у остальных — смешанной системы. Железными на этих клиперах были становый хребет судна — склепанная из горизонтальных (шириной 762 мм) и вертикальных (высотой 584 мм) листов килевая балка, флоры и крепившие их угольники, ширстрек, стрингеры верхней и нижней палубы, бимсы и стрингеры полубака, крепившие их угольники, листы обшивки коридора гребного вала. К стальному плоскому килю толщиной 12,7 мм болтами из красной меди крепился наружный киль из тикового бруса, к нему крепили лиственничный фальшкиль. На половине длины корпус скреплялся наружными скуловыми килями (из тика и лиственницы), соединенными со шпангоутами 19,1-мм болтами. Наружная обшивка состояла из двух рядов досок (внутренних тиковых и наружных из лиственницы) толщиной 89 мм и 76 мм. Настилы палуб верхней, нижней и полубака набирались из отборных сосновых досок толщиной 102 мм, 64 мм и 51 мм соответственно.

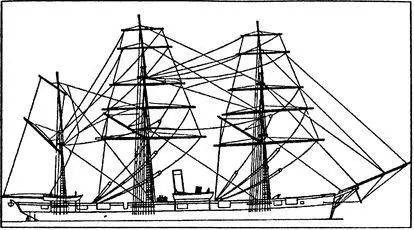

Винтовой клипер «Стрелок»
Основных причин перехода на смешанную систему было две: дерево стоило дешевле, а защита железных корпусов от коррозии тогда не была разработана.
Из-за плохого качества и неэффективности машин простого расширения для клипера «Наездник» в Англии на заводе Пэна была заказана машина системы компаунд (горизонтальная двойного расширения) мощностью 1500 индикаторных л. с. На испытаниях «Наездник» развил скорость 13,5 узлов при 1700 индикаторных л. с. По образцу этой машины Ижорский завод изготовил для «Вестника» машину типа компаунд.
Применение шестовых и буксируемых мин в ходе Русско-турецкой войны 1877–1878 гг. произвело большое впечатление на руководство Морского ведомства и привело к увлечению этим примитивным минным оружием. Под эту кампанию попали и клипера, на которых установили минное вооружение, состоявшее из так называемых бросательных мин, мин на шпиронном шесте (на форштевне), буксируемых мин Гарвея, мин на кормовом буксируемом шесте и, наконец, четырех самодвижущихся мин (торпед), выпускавшихся из «торпедной рамы», которая опускалась за борт.
