Оскар Паркc - Линкоры Британской империи Часть I: Пар, парус и броня

Десять месяцев спустя «Уорриор» доказал, что эти страхи неосновательны, а когда к нему в 1862 г. в эскадру Канала присоединился «Блэк Принс», эти две «черные змеи среди кроликов» оказали отрезвляющее влияние на многих по ту сторону Ла-Манша.

Император Франции – несмотря на многие провалы в его скачкообразной политической деятельности – на этот раз «понял то, чего не могли понять многие его генералы – а вместе с ними и целый ряд британских политических деятелей, что теперь морская составляющая операции по высадке в Англии блокирована совершенно. Он ясно видел, что при таком препятствии, как «Уорриор» и «Блэк Принс», перспектива его полкам с музыкой пройти по старой Кентской дороге далека от выполнения и не может оправдать разрыв правильных отношений с Великобританией, которые он постарался сохранить до конца своего правления несмотря на все давление изнутри страны». "

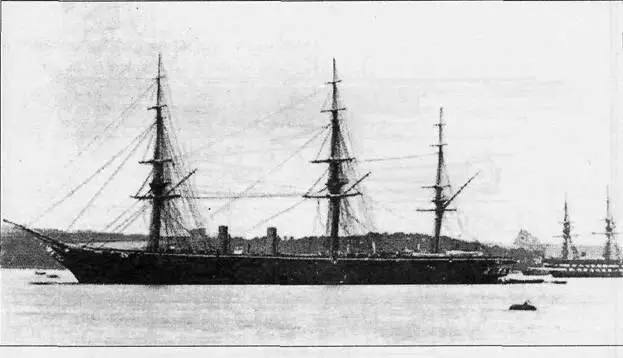

«Уорриор» – «черная змея Канала», как называли его и его собрата «Блэк Принс» в Королевском флоте, вскоре после вступления в строй

Строитель

Заложен

Спущен на воду

Введен в строй

Стоимость

"Уорриор"

"Блэк Принс"

"Мэйр" "Нэпир"

25.05.1859 12.10.1859

29.12.1860 27.02.1861

24.10.1861

12.09.1862

377292 ф. ст.

377954 ф. ст.

Размерения, м

115,8 х 17,8x7,92

Водоизмещение, т

9210 (в т.ч. корпус 6150, оборудование 3060 т)

Вооружение

при вступлении в строй: 26 68-фунтовых дульнозарядных, 10 110-фунтовых казнозарядных, 4 70-фунтовых казнозарядных (салютных);

после перевооружения в 1867 г.: 28 7" 6,5-тонных дульнозарядных (24 на "Блэк Прннс"), 4 8" 9-тонных дульнозарядных, 4 20-фунтовых

Броня, мм

пояс 114 (железо на 460мм тиковой подкладке), траверзы 114 (общий вес брони 1305 т: 950 т железа + 355 т тика)

Механизмы

горизонтальные тронковые простого расширения ("Пеня"), номинальная мощность 1250 л.с; диаметр цилиндра 2845 мм, ход поршня 1320 мм; 54-56 об/мин.; 10 коробчатых котлов (рабочее давление 1,4 атм.)

На испытаниях

"Уорриор" 5270 л.с, 14,08 уз

"Блэк Принс" 5770 л.с, 13,6уз

Запас топлива, т

850 (уголь)

Экипаж, чел.

707

Конструкторы:

Дж.Лардж, У.Х.Уолкер

Основной концепцией проекта было то, что эти корабли должны были превосходить по скорости и мощи любой существовавший боевой корабль. Скотт-Рассел так описывал процесс создания проекта:

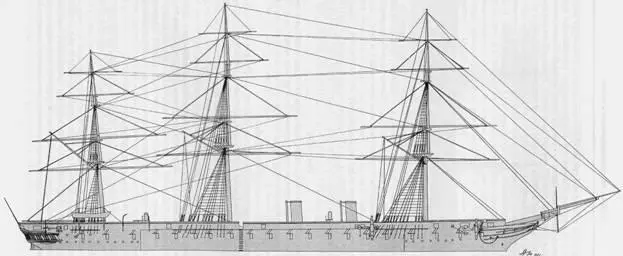

Броненосец «Уорриор»

«Решив, что «Уорриор» должен нести 40 орудий на одной палубе, а расстояние между ними требовалось выдержать 4,6 м, получили длину батареи в 91,4 м и ширину в 15,24. На этом основании и была спроектирована средняя часть корабля. Затем, чтобы достичь желаемой скорости в 15 уз (!), по необходимости несколько уменьшили эту среднюю часть и добавили к ней носовую и кормовую части длиной 41,2 и 27,5 м соответственно, что позволило придать плавные обводы».

Чтобы получить подобную выдающуюся скорость, носовая часть корпуса на значительной длине имела V-образную форму, которая, по предложению Скотта Рассела, не была бронирована, поскольку это могло привести к полной потере плавучести в носу. Действительно, вес носовых 15 м корпуса, начиная от форштевня, был как раз равен его водоизмещению, т.е. запас плавучести здесь равнялся нулю.

С появлением «Уорриора» фрегаты достигли статуса линейного корабля, не только не уступающего двухдечным кораблям, но превосходящего даже «Хоу» и «Викторию» – подобное положение вещей ставило перед Советом курьезную проблему. До этого флот был разбит на «ранги» по простому принципу количества орудий на борту, однако теперь броненосец со своей менее многочисленной, но намного более мощной артиллерией при подобной классификации не на шутку запутал Совет. Не могло быть вопросов об отмене или модификации этой прославленной временем системы оценки боевой силы судов, но включать самый мощный из существующих боевых кораблей в четвёртый ранг (50 орудий) было нелепо. Решение было найдено в игнорировании числа орудий и взятии за основу оценки численность экипажа, и «Уорриор» с лёгким сердцем причислили к третьему рангу (705 человек), хотя он был сильнее всех кораблей первого ранга. Сравнение размеров «Уорриора» и «Мерси» показывает, что первый был на 13,4 м длиннее, на 2 м шире и имел на 1,4 м большую осадку. И если на деревянном корабле размеры машинной установки ограничивались размерами имеющихся стволов деревьев, а сами корпуса со временем приобретали тенденцию прогибаться под тяжестью машины, то ограничения размеров кораблей с железным корпусом или с железным набором зависели только от размеров доков. Но в 1861 г. Британия имела только один док в Портсмуте, способный вместить «Уорриор», да и то во время прилива. Для того же, чтобы входить в док «Канада» в Ливерпуле и док №1 в Саутгемптоне, корабль приходилась разгружать. Имея длину в 6,5 раз больше ширины, он ходил немного лучше, чем «Мерси», но в целом был похож на большие фрегаты, за исключением того, что его длинный чёрный корпус никогда не имел белых полос по орудийным портам. Его мощный рангоут импонировал поклонникам парусных традиций, но, как и широкая фрегатская корма, всё же напрашивался на переделку, представляя собой 40 т бесполезного веса, не обладая никакой боевой ценностью, которая бы могла оправдать его наличие. Хотя официально корабль считался «с усиленным для тарана форштевнем», носовой декор исключал возможность использовать таран с каким-либо эффектом и даже представлял собой некое средство безопасности для соплавателей «Уоррриора» по эскадре. Однажды декоративный нос «Уорриора» определенно спас «Ройал Оук» от гибели под таранным ударом, когда тот врезался в подветренный борт «Оука» и снёс ему все шлюпки вместе с грот- и бизань-вант-путенсами правого борта.

Фальшборт

Высокий фальшборт был настолько укоренившейся традицией деревянных кораблей, что «Уорриор» и последующие батарейные фрегаты с бронированным бортом (переделанные из деревянных) снабжались им, так что над их верхними палубами возвышались двухметровые стены, несмотря на вес, стоимость и абсолютную бесполезность.

По первоначальному проекту ни один из обоих кораблей не имел полуюта, но спустя около 12 лет после достройки на «Уорриоре» установили лёгкую открытую кормовую палубу, а на «Блэк Принс» – полный полуют. Это отчасти исправило их врождённый дифферент на нос, имевший место из-за ошибочного распределения весов. Поскольку французский броненосец «Куронь», хотя и заложенный в феврале 1859 г., не был спущен до марта 1861 г., «Уорриор» стал первым мореходным броненосцем с железным корпусом, сошедшим на воду. Однако возникли задержки вследствие дополнений в первоначальный проект: уменьшение размеров орудийных портов, прострожка шпунтов и гребней в кромках броневых плит. Последняя, очень трудоёмкая и дорогостоящая операция была вызвана результатами испытаний плит в Шёбюринессе, которые прогибались при попадании тяжелого ядра. Подобное крепление брони больше никогда не повторялось из-за трудностей замены поврежденных плит. Вследствие же всего этого корабль вошел в строй на год позже контрактного срока.
