Александр Широкорад - Атлантический вал Гитлера

Ствол пушки одновременно имел и свободную трубу, и свободный лейнер. И свободная труба, и лейнер могли быть заменены с обоих концов ствола, хотя легче было производить замену через дульный срез.

Вес свободной трубы и лейнера (кг): Труба Лейнер

Опытные орудия 37700 17400

Серийные орудия 41600 20800

Затвор клиновой горизонтальный. Часть затворов открывалась влево, часть — вправо. Заряжание раздельно-гильзовое.

Наблюдательная башня как составной элемент оборонительной системы Атлантического вала. Пропагандистское фото военного времени

Данные 40‑см пушки SKC/34

Ствол

Калибр, мм……………………………………………………………………….406,4

Длина ствола полная, мм/клб……………………………………….21130/52

Длина канала ствола, мм/клб…………………………………….19750/48,6

Длина нарезной части, мм/клб……………………………………..17066/42

Длина каморы, мм……………………………………………………………..2481

Объем каморы, л………………………………………………………………….420

Число нарезов……………………………………………………………………….90

Крутизна нарезов, клб: в начале…………………………………………….40

у дула……………………………………………………………………………………32

Глубина нареза, мм………………………………………………………………4,8

Ширина нареза, мм…………………………………………………………….7,98

Ширина поля, мм…………………………………………………………………6,2

Вес затвора, кг…………………………………………………………………..3600

Вес лейнера, т…………………………………………………………………….20,8

Вес ствола с затвором, т……………………………………………………159,9

Максимальное давление в канале ствола, кг/см 2………………….3200

Живучесть ствола, выстр……………………………………………180—210

Данные двухорудийной башенной установки SKC/34 на линкоре типа «Н»

Угол ВН, град. — 5,5°; +30°

Внутренний диаметр барбета, м 11

Бронирование, мм: лоб 385

боковые стенки 240

крыша (минимум), мм 130

Вес люльки, т 58

Вес брони, т 513

Вес всей башни, т 1475

Данные береговой установки в бетонном каземате

Угол ВН, град. 0°; +60°

Угол ГН, град. 100°

Скорострельность, выстр./мин. 1

На батарее «Линдеман» вес броневого щита 50 т. Габариты щита 15 × 3,5 × 5,5 м. Внешние габариты бетонного каземата 35 × 30 × 12 м.

Таблица 6

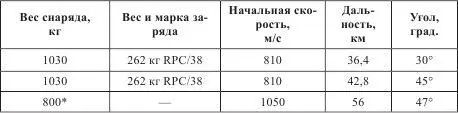

Таблица стрельбы морских орудий 40 cm SKC/34 (для линкоров типа «Н»)

* Дальнобойный снаряд.

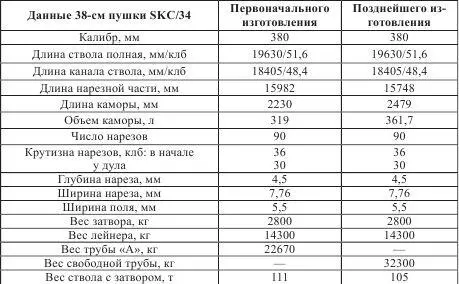

38‑см пушка SKC/34

38‑см пушки SKC/34 производились фирмой Крупа. Они устанавливались в двухорудийные башенные установки на линкорах «Бисмарк» и «Тирпиц». Планировалось перевооружение этими пушками линкора «Гнейзенау» (три двухорудийные башенные установки), а также поставка 16 орудий и 8 башен в СССР.

Осенью 1940 г. немцы доставили в СССР для испытаний 38‑см пушку SKC/34 № 67/1994. В ноябре начались ее испытания на НИМАПе (на Ржевке под Ленинградом). Башни же в СССР по понятным причинам не попали.

В ходе войны 38‑см корабельные пушки SKC/34 немцы устанавливали на железнодорожных установках и на береговых батареях.

Береговые 38‑см орудия имели зарядную камору большей длины, чем у корабельных орудий, и некоторые изменения в конструкции. Корабельные орудия имели свободный лейнер, а орудия позднейшего изготовления имели свободную трубу и свободный лейнер, подобно 40,6‑см пушке SKC/34.

Орудия более раннего изготовления имели трубу и четыре кольца, надетых в горячем состоянии на 3/ 4 ее длины (от казенной части), и кожух, в горячем состоянии на 2/ 3 надетый поверх колец.

Крутизна нарезов переменная: 36–30 клб.

Таблица 7

30,5‑см пушка SK L/50 производилась на заводах Круппа и «Шкода» для линкоров типа «Гельголанд» и «Кайзер», а также линейных крейсеров типа «Дерфлингер». На всех кораблях угол вертикального наведения орудий первоначально был –8°; +13,5°, а затем –5,5°; +16° и, соответственно, дальность стрельбы 18 000 м при угле 13,5° и 20 400 м при угле 16°. Боекомплект: на «Гельголанде» 85 выстрелов на ствол, на «Кайзере» 86 выстрелов на ствол и на «Дерфлингере» 90 выстрелов на ствол.

В годы Второй мировой войны шесть таких орудий состояли на вооружении береговой батареи «Фридрих Август», позже три из этих орудий немцы перевезли на побережье Канала и установили их у Булони.

Данные ствола пушки 30,5 cm SK L/50

Калибр, мм 304,8

Длина ствола, мм/клб 15250/50

Длина канала, мм/клб 14461/47,4

Длина каморы, мм 2493

Объем каморы, л 197,5

Крутизна нарезов (прогрессивная), клб: в начале нарезов 50

у дула 40

Вес ствола с затвором, кг 51850

Данные береговой установки:

Угол ВН, град. –5°; +50°

Угол ГН, град.: на открытой установке 360°

в каземате около 120°

Высота линии огня над основанием, мм 3766

Диаметр вращения по задним каткам, мм 13176

Скорострельность, выстр./мин 2

Как уже говорилось, 30,5‑см пушки батареи «Мирус» представляли собой переданные 305‑мм орудия русского линкора «Александр III».

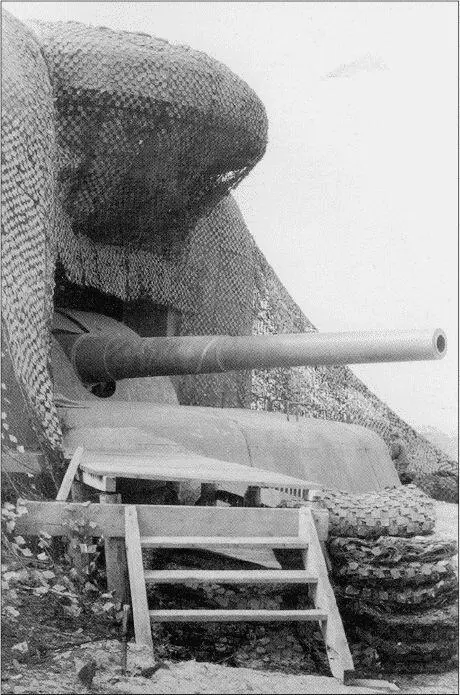

24-см пушка SKL/50 на батарее «Ольденбург», замаскированная сетями

Ствол 30,5‑см пушки состоял из внутренней трубы, скрепленной тремя рядами цилиндров. Каждый ряд имел два скрепленных цилиндра. Поверх цилиндра одевался кожух с кольцевыми выступами для соединения с салазками установки. Сзади в кожух ввинчен казенник. Нарезы постоянной крутизны с углом наклона 6°.

Затвор поршневой с электроприводом. После каждого выстрела производилась эжекция канала сжатым воздухом.

Данные 30,5‑см установки

Калибр, мм 304,8

Длина ствола, мм/клб 15850/52

Длина нарезной части канала, мм/клб 12852/42,2

Длина каморы, мм 2443

Объем каморы, л 224,6

Длина хода нарезов (постоянная), клб 29,89

Число нарезов 72

Глубина нареза, мм 2,28

Ширина нареза, мм 9,14

Ширина поля, мм 4,15

Вес затвора, кг около 1000

Вес ствола с затвором, т 51,85

Угол ВН, град. –2°; +48°

Угол ГН, град. 360°

Скорость ВН от электродвигателя, град./с 4,5

Скорость ГН от электродвигателя, град./с 2

Толщина брони башни, мм: лоб 150

бок 50

крыша 150

Вес установки без орудия и брони, т 38,19

Скорострельность 1,5 выстрела в минуту при угле +11°

1 выстрел в минуту при угле +48°

Боекомплект, выстр./ствол 450
