Ллойд Браун - История географических карт

Триангуляция во Франции

Меридиональная линия Пикара

В июне 1668 г. имело место еще одно заседание академии в Королевской библиотеке. Месье де Каркави сообщил, что после предыдущей встречи достойного собрания некий Давид дю Вивье предложил свои услуги для проведения топографической съемки Парижа. Дю Вивье пригласили на заседание и расспросили; он развернул перед присутствующими одну из своих карт, чтобы показать, на что он способен. Очевидно, он произвел на академиков благоприятное впечатление, поскольку тут же было принято решение и Вивье поручили провести пробную съемку под непосредственным руководством аббата Жана Пикара и Жиля Персонна де Роберваля, изобретателя и математика. Пикар внимательно наблюдал за работой топографа. В июле 1669 г. он доложил об инспекторской поездке в Марей-ан-Франс. Целью проверки, в которой участвовал также Жан Доминик Кассини, было выяснить, как Вивье измеряет эффективные углы. Обнаружилось, что квадранты, которыми пользуется Вивье, неточны и не позволяют измерять углы с точностью лучше чем в несколько угловых минут. Пикар распорядился, чтобы алидады на квадрантах заменили на зрительные трубы с филярными микрометрами. После этого Вивье продолжил съемку окрестностей Парижа, а Пикар повел свой меридиан на север от города для определения длины градуса.

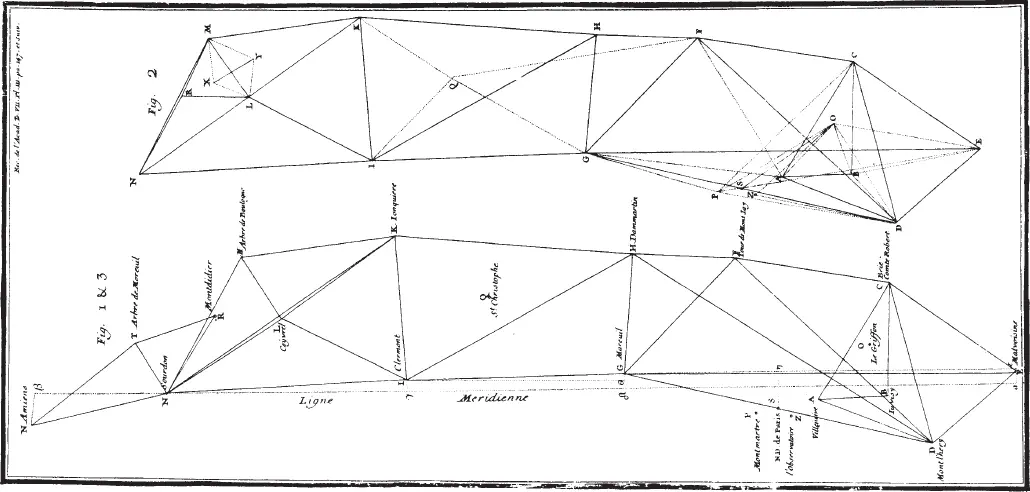

Линия Пикара, протянувшаяся на 32 лиги с юга на север от Сурдона до Мальвуазины, должна была точно вписаться в результаты предварительной съемки (нивелирования), которую проводил Вивье. Сначала на дороге из Парижа в Фонтенбло была проведена и тщательно вымерена базовая линия от мельницы Вильжюиф до флагштока в Жювизи. С этой базы Пикар начал строить в северном направлении серию громадных треугольников. Триангуляционные работы были продолжены летом 1669 г.; летом 1670 г. построение линии меридиана завершилось. За это время Пикар и его помощники дали Вивье целую серию точно измеренных углов в окрестностях Парижа. Сама линия, вместе с серией прилегающих к ней с обеих сторон треугольников, не только помогла определить размеры Земли, но и стала началом точной топографической съемки Франции. Операция в целом продемонстрировала, к удовлетворению Пикара, полезность независимого проведения двух операций, необходимых для картирования: построения ряда треугольников и топографической съемки местности. Позже в целесообразности этого метода убедились картографы всех стран, и он получил всеобщее признание.

Карту Вивье начали гравировать в 1671 г. Работу эту выполнил Ф. Делапуант, и продолжалась она почти семь лет. В конце концов карта была издана под заголовком «Частная карта окрестностей Парижа. Трудами господ из Королевской академии наук. В год 1674. Выгравирована Ф. Делапуантом в год 1678» (Carte Particuliere des environs de Paris. Par Messrs. de I'Academie Royale des Sciences. En l'Annee 1674. Gravee par F. de la Pointe en l'an 1678). Карта печаталась на девяти листах размером 45 на 41 сантиметр каждый. Масштаб карты составлял 1:86 400, или одна линия на сто туазов. Карта охватывала территорию от Манта до Ла-Ферте-су-Жуар и от Пон-Сен-Максанс до Милли-ан-Гатинэ. Экспериментальными были не только методы проведения топографической съемки местности, но и методы изготовления самой карты; там тоже отрабатывалась методика и техника. Так, например, вместо традиционных «кротовых нор», которыми горы и холмы изображали еще со времен Птолемея, Делапуант опробовал здесь новую систему. Он использовал для обозначения границ суши короткие черточки, или «штриховку». В дальнейшем штрихи на картах приобрели несколько иной характер и более определенный смысл; от них берут начало современные горизонтали. Горизонтали (точнее, изобаты) в современном смысле слова первым использовал на морской карте Мерведе в 1728 г. француз М.С. Крюкир, и в 1737 г. другой француз, Филипп Буаш, на морской карте Ла-Манша.

Пока карту Вивье переносили на печатные формы, Пикар с коллегами строил планы расширения границ парижской съемки. Кольбер всецело поддерживал их и передавал академии те деньги, которые ему удавалось извлекать из королевских сундуков, не вызывая беспокойства. Однако делать это было нелегко. В июне 1672 г. Людовик XIV перешел через Рейн; Соединенные провинции, на стороне которых выступили Бранденбург и Испания, были оккупированы за несколько дней. Победный марш Конде и Тюренна остановили только разрушенные дамбы Мёйдена. Штатгальтер Вильгельм Оранский призвал граждан к сопротивлению до конца. В этих обстоятельствах на проведение широкомасштабных работ по картированию страны надеяться не приходилось, но тем не менее академия делала что могла. Ее деятельность в основном ограничивалась проведением наблюдений в отдельных точках по всему королевству – там, где широта и долгота не были еще точно известны. Если король ничего не планировал для картирования страны, то у астрономов определенный план был. Не важно, куда и с какой целью отправлялись ученые, – они всюду брали с собой инструменты, а где возможно, и маятниковые часы, и сверяли полученную информацию с наилучшими имеющимися картами. Практически каждый такой опыт позволял внести ценные поправки.

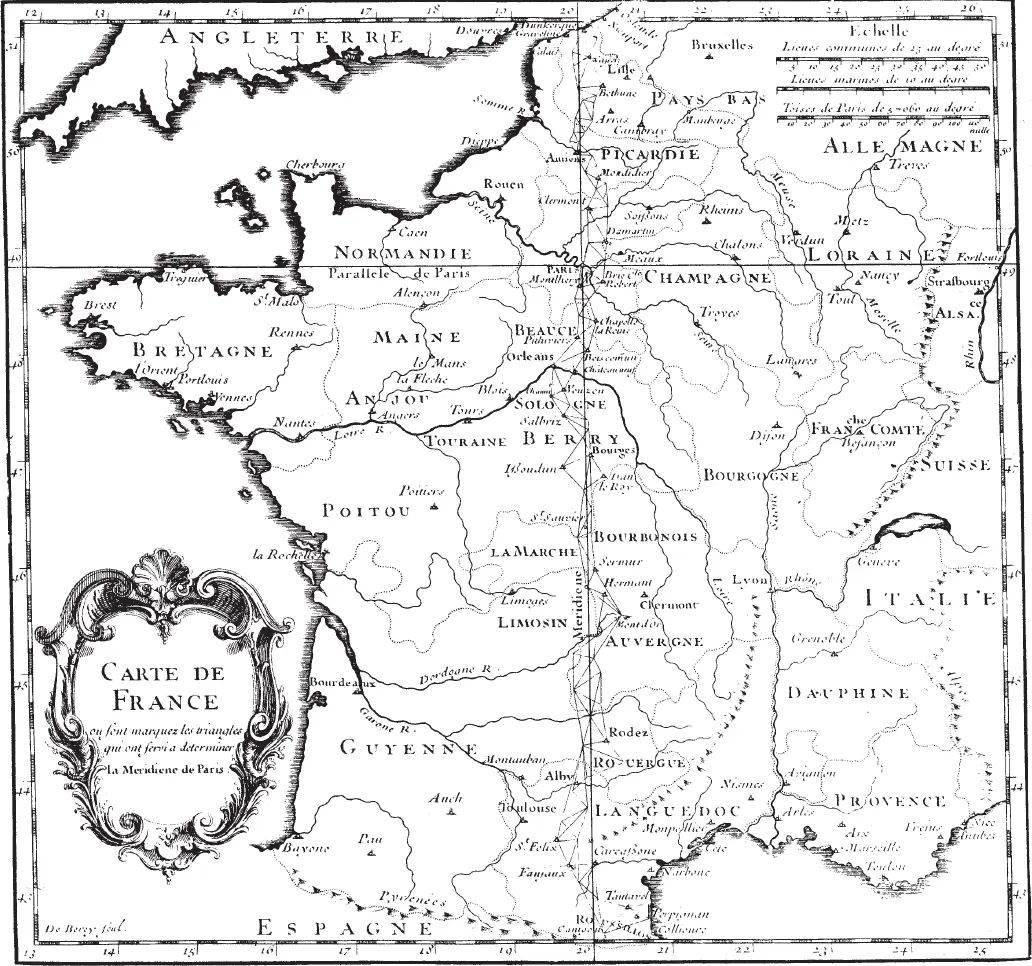

Сведения о происходящем дошли до ушей королевы Марии Терезии. Она дала ученым официальное разрешение на проведение работ и приказала без промедления свести все разрозненные данные воедино и составить новую единую карту Франции. С 1679 по 1685 г. работа пошла быстрее; академия, по всей видимости, получила некоторую финансовую поддержку. На атлантическом побережье независимо работала группа инженеров, которым было поручено проверить существующие карты побережья и гаваней страны. Однако, подобно Вивье, эти люди работали в отдельных изолированных районах; каждому из них необходимо было некоторое количество астрономически определенных точек. Астрономы академии снабжали их информацией, необходимой для координирования отдельных участков детальной съемки; позже результаты этой работы были опубликованы в виде атласа под заголовком «Французский Нептун» (Le Neptune Francois). В 1679 г. Пикар и де ла Гир работали в Бресте, Нанте и промежуточных пунктах; они проверяли широту и долготу каждой точки. На следующий год они продвинулись вдоль побережья от Байонны к Бордо и на север до самого Руана в устье Жиронды. В 1681 г. астрономы установили координаты множества точек на полуострове Манш, включая Шербур. Там ученые разделились: Пикар двинулся на юг к Мон-Сен-Мишель и Сен-Мало, а де ла Гир – на север к Кале и Дюнкерку; двигаясь вдоль побережья пролива, он измерил расстояние от французского берега до Дувра. Варэн и де Ге, направляясь на остров Горе, провели наблюдения в Руане и Дьепе.
