Следующая ракета «06/2» являлась прототипом будущей большой ракеты «06/3» (другое обозначение — «216»). «Сердцем» ее был такой же двигатель, как и у первой жидкостной ракеты «09». Эта ракета предназначалась для пуска с земли по удаленным целям (крупным объектам и площадям). Она имела длину 2,3 метра, а размах крыла — 3 метра. Полетный вес ее доходил до 100 килограммов. Расчетная дальность составляла 15 километров. На вид это был миниатюрный самолет со свободнонесущим крылом толстого профиля и двухкилевым оперением. Баки для окислителя делались в виде труб, они одновременно служили и силовыми элементами крыла. Баки для горючего размещались в фюзеляже. Окислитель и горючее подавались в двигатель под давлением сжатого воздуха из баллона Двигатель располагался в хвосте, а автоматика и боевой груз — в носовой части.

Вот что вспоминает о полете крылатой ракеты «06/2» Михаил Тихонравов. Кроме него на старте тогда находились Королев, Щетинков и механики. После взлета ракета устремилась вверх и пошла на петлю. Замкнув петлю, она пролетела недалеко от стартовиков на высоте двух метров, пошла на вторую петлю и в конце ее врезалась в землю.

Когда вопросы динамики полета на модели «06/2» были отработаны, началась постройка ракеты «06/3», имевшей вид миниатюрного самолета с размахом крыла в 3 метра. На ней был установлен двигатель «02» (поздняя «спиртовая» модификация двигателя «ОР-2» конструкции Цандера).

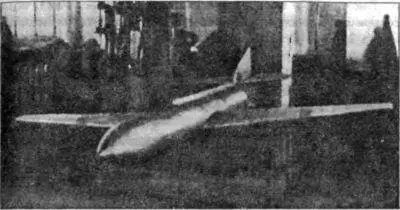

Позже стали проектировать и строить четвертую крылатую ракету — «06/4» (другое обозначение — «212»). Это была ракета дальнего действия. Внешне она опять же напоминала небольшой самолет с трапециевидным крылом, хвостовым оперением и рулевым управлением. Длина фюзеляжа составляла 3,16 метра, размах крыла — 3,06 метра и диаметр фюзеляжа — 0,3 метра. Полетный вес достигал 210 килограммов, из них 30 отводилось на топливо и еще 30 — на боевой заряд. Расчетная дальность ракеты оценивалась в 50 километров. Внутри фюзеляжа размещались: в носовой части — боевой заряд, далее — аппаратура гироскопической стабилизации и автономного управления. В хвостовой части располагался жидкостный реактивный двигатель «ОРМ-65-1» конструкции Валентина Глушко. Он устанавливался на специальной раме и закрывался обтекателем-капотом с металлическим козырьком для защиты рулей ракеты от огня реактивной струи.

Ракету «212» построили в 1936 году. 29 апреля 1937 года состоялось первое огневое испытание. А всего таких испытаний в 1937–1938 годах было 13.

Другие две крылатые ракеты имели индексы «201» и «217». Ракета «201», по современным представлениям, может быть отнесена к классу «воздух — земля»; ракета «217» — к зенитным. На обоих вариантах устанавливался пороховой двигатель.

Ракета «201» (или «301») предназначалась для пусков с самолета по движущимся воздушным целям, а также и по земным объектам. Для нее создавалась особая аппаратура радиоуправления. Руководил этой работой профессор Шорин. Автоматы должны были командовать: «правый поворот», «левый поворот», «выше», «ниже», «взрыв».

На практике удалось проверить лишь одну команду, и то на другой ракете — «216». В нее вмонтировали приемник и, когда она находилась в полете, передали команду «взрыв». Была взорвана дымовая шашка, и Королев с товарищами наблюдал, как в небе по радиосигналу образовалось дымное облачко.

Интересно также то, что на многих ракетах вместо взрывчатого вещества в носовую часть закладывали небольшой парашют. В определенный момент парашют выстреливался, и ракета плавно спускалась на землю. Позже этот принцип был распространен Королевым на более мощные научные ракеты.

Разработка крылатой ракеты «217» производилась по заказу и тактико-техническим требованиям Центральной лаборатории проводной связи (впоследствии — Ленинградский филиал Государственного института телемеханики и связи). Работы были согласованы с ВВС и Управлением связи Красной Армии.

Ракеты «217» предназначались для поражения с земли движущихся воздушных целей, причем стабилизация и управление в полете, а также приведение в действие взрывателей должно было осуществляться телемеханическими приборами, при полете ракет по световому лучу прожектора, освещающего цель.

Для разрешения поставленной задачи ракета «217» была выполнена в двух вариантах.

Первый вариант «217/1» представлял собой ракету по нормальной самолетной схеме. Корпус ракеты имел цилиндрическую форму с обтекаемой носовой частью и слегка коническим отсеком на хвосте. Крыло свободнонесущего типа имело нижнее расположение. Хвостовое оперение состояло из стабилизатора, рулей высоты, киля и руля направления. В центральной части корпуса была расположена камера порохового ракетного двигателя.

Носовой отсек предназначался для телемеханических приборов, а в головной части — для взрывчатого вещества. Запуск ракеты предусматривался со специального пускового станка, позволяющего делать грубую наводку на цель.

Вес конструкции ракеты без заряда, телемеханики и боевого груза составлял 82,5 килограмма; с телемеханикой и боевым грузом — 102,5 килограмма. Согласно расчетам, при вертикальном старте ракета могла развить скорость около 260 м/с, выйдя на высоту 3000 метров. Максимальная скорость полета при горизонтальной траектории — 280 м/с, наибольшая горизонтальная дальность (без участка планирования) — до 6800 метров, наибольшая дальность с участком планирования — 32 километра.

Второй вариант ракеты — «217/И» — принципиально отличается от первого и от общепринятых самолетных схем ввиду специфических условий и особенностей. Так как, преследуя подвижную цель, ракета должна быть весьма маневренной и быстро отклоняться от траектории установившегося движения в любую сторону, у «гирдовцев» возникла мысль о схеме ракеты, симметричной в аэродинамическом отношении относительно продольной оси. «217/П» представляла собой четырехкрылую бесхвостую ракету с малым удлинением и симметричным расположением и профилем крыльев. Корпус и размещение в нем порохового двигателя и отсеков для телемеханики и боевого груза аналогичны первому варианту. Рули были расположены на конце каждого крыла и соединены специальной системой управления. Максимальная скорость при вертикальной траектории для ракеты «217/П» — 265 м/с, наибольшая высота при вертикальном подъеме — 3270 метров, максимальная скорость полета при горизонтальной траектории — 300 м/с, наибольшая горизонтальная дальность (без участка планирования) — 6835 метров, наибольшая дальность с участком планирования — 19 километров.
