Ускоритель старта ракеты «Прайвит-Ф» почти целиком повторял конструкцию ускорителя старта ракеты «Прайвит-А», однако наличие крыльев и несущих поверхностей на ракете потребовало переделки пусковой установки. Новая установка имела ажурную конструкцию, выполненную из стали, с двумя рельсами снаружи вместо прежних четырех внутри.

Летные испытания ракеты состоялись с 1 по 13 апреля 1945 года на полигоне Гуеко в форте Блис (Техас). Полигон был оборудован радиолокатором наблюдения за траекторией полета ракет и кинокамерами для съемки начального участка траектории. Всего было запущено 17 ракет.

Как «Прайвит-А», так и «Прайвит-Ф» были опытными ракетами; они предназначались только для изучения конструкции ракет. Приборы, которые на них устанавливались, должны были давать сведения о поведении ракеты в полете. Однако вскоре из Управления артиллерийско-технического снабжения поступило задание создать ракету для исследования верхних слоев атмосферы, которая могла бы поднять полезный груз на высоту до 30 километров. Этот заказ предопределил совершенно новый этап в развитии американской космонавтики.

Новая ракета Лаборатории реактивного движения, созданная по заказу Управления артиллерийско-технического снабжения и получившая название «ВАК-Корпорал» («WAC–Corporal»), была сконструирована как ракета с ЖРД, причем в качестве горючего использовалась экзотичная по тем временам смесь анилина с 20 %-ной добавкой фурфурилового спирта, а в качестве окислителя — азотная кислота.

Еще до окончания отработки ракеты «ВАК-Корпорал» понадобилось установить экспериментальным путем несколько основных характеристик ракеты. Для этого была создана модель (в одну пятую натуральной величины) ракеты, получившая название «Бэби-ВАК» («Baby-WAC»). Опытные запуски модели производились на полигоне Голдстоун с 3 по 5 июля 1945 года. Они подтвердили правильность выбора трех стабилизаторов вместо обычных четырех и обоснованность конструкции стартового ускорителя на твердом топливе.

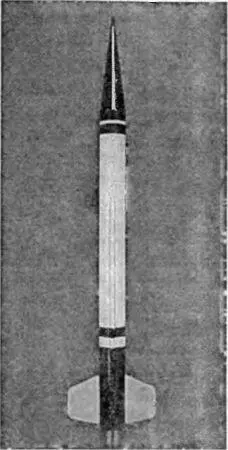

В окончательном виде ракета «ВАК-Корпорал» представляла собой трубу с длинной конической носовой частью и тремя стабилизаторами; общая длина ракеты составляла 4,93 метра, а диаметр — 31 сантиметр. Стартовый вес ракеты без ускорителя — 302 килограмма, полезная нагрузка — 11 килограммов. Двигатель ракеты создавал на протяжении 45 секунд работы тягу порядка 680 килограммов.

Система подачи компонентов топлива в камеру сгорания было вытеснительным, давление создавалось сжатым воздухом, а не азотом, как это делалось раньше. Такая замена позволила значительно упростить эксплуатацию ракеты в полевых условиях.

Двигательная установка ракеты включалась с помощью особого инерционного клапана Когда ускоритель сообщал ракете скорость, достаточную для отрыва от пусковой установки, клапан под действием силы инерции автоматически открывался и сжатый воздух одновременно устремлялся в топливные баки и к приводному поршню главного топливного клапана.

Вместе с метеорологическими приборами в носовой части ракеты «ВАК-Корпорал» размещались парашют и автоматические устройства для сбрасывания носового конуса и раскрытия парашюта.

Первоначально выбранный ускоритель старта оказался недостаточно эффективным, поэтому он был заменен одним из вариантов морской ракеты, известной под названием «Тайни Тим», для чего была увеличена тяга ее двигателя, а также подвергнуты изменению стабилизаторы и головная часть. В первом варианте ракета «Тайни Тим» имела двигатель, обеспечивавший тягу примерно в 13500 килограммов в течение 1 секунды, но после изменения конструкции двигатель ее стал развивать тягу до 22700 килограммов за время немногим больше полсекунды.

Однако расчеты показывали, что за это время ускоритель и ракета поднимутся на высоту 65 метров. Разумеется, построить такую пусковую вышку не представлялось возможным. Поэтому было решено сохранить прежнюю высоту вышки — 30 метров. Следовательно, разгон ракеты должен был продолжаться и на начальном участке траектории, вне пределов пусковой вышки.

Опыт отработки ракеты «Прайвит-А» дал много ценного в вопросе связи ракеты и ускорителя во время разгона и автоматического их разъединения после окончания работы последнего. Эксперименты с ракетой «Бэби-ВАК» показали надежность конструкции разъединяющего устройства и подтвердили правильность сохранения невысокой вышки.

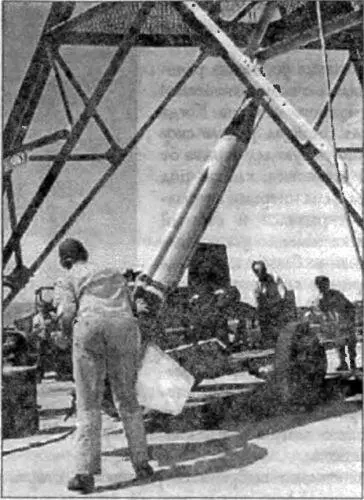

Новая стальная пусковая вышка представляла собой прямоугольную башню высотой 30 метров с тремя направляющими рельсами, установленными в вершинах равностороннего треугольника. Длина рабочей части рельсов несколько превышала 24 метра. К пусковой башне были подведены трубы, через которые осуществлялась заправка ракеты топливом и сжатым воздухом.

Новые ракеты требовали и нового полигона. И такой полигон был создан в одном из районов штата Нью-Мексико, известном под названием Уайт Сандс (White Sands — Белые Пески). Этот район был облюбован специалистами в области ракет по тем же соображениям, которыми руководствовались ученые Манхэттенского проекта, выбравшие это место для взрыва первой урановой бомбы: большие открытые участки местности с плохими почвами и малочисленным населением создавали благоприятные условия для проведения здесь любых крупномасштабных испытаний.

Полигон представлял собой плоскую сухую песчаную долину, лежащую между двумя горными хребтами, местами поросшими шалфеем и сорными травами. Долина расположена на высоте около 1200 метров над уровнем моря; наиболее же высокие вершины горных хребтов возвышаются над долиной еще на 2000 метров. Климатические условия в долине вполне благоприятны, небо почти всегда безоблачно. Короче говоря, испытательный полигон в Уайт Сандс, основанный распоряжением военного министра от 20 февраля 1945 года, можно назвать идеальным, если не считать, что его размеры сравнительно невелики. Длина его с юга, от границы между штатами Техас и Нью-Мексико, на север составляет около 280 километров, а ширина с запада на восток — в среднем 65 километров.

После постройки первоочередных объектов — колодцев, казарм, мастерских, сборочных залов, линий связи — в центре полигона была сразу же сооружена бетонная стартовая площадка На расстоянии 100 метров от нее инженеры-фортификаторы выстроили самое прочное в мире здание — «блокгауз», которое стало своего рода нервным центром всего полигона, где сходились десятки линий связи. Толщина стен «блокгауза», имевших в плане почти прямоугольную форму, была свыше 3 метров. Прочная железобетонная крыша в виде пирамиды имела толщину до 8,2 метра. Внутри «блокгауз» освещался мощными лампами дневного света. Визуальное наблюдение за ракетами велось с помощью перископов.
