Валерий Хорев - Оружие из Дамаска и булата

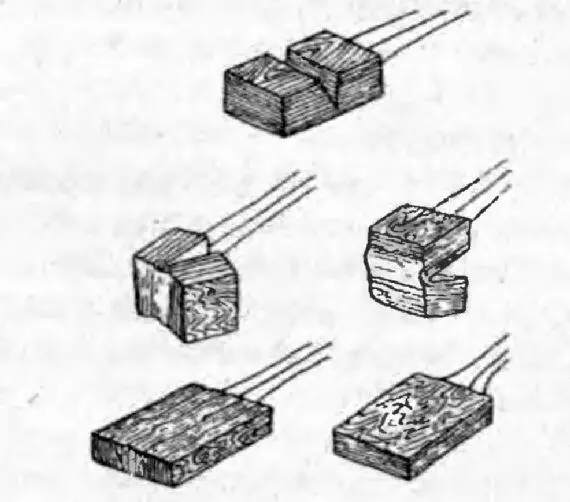

Оба сорта дамаска ковали одинаково: исходная пластина тамахаганэ разделялась на несколько частей, которые затем складывались стопкой (см. фото), нагревались, обсыпались флюсом и сваривались молотом воедино. Затем болванку оттягивали в длину, надрубали посередине, складывали вдвое и снова сваривали, повторяя нехитрую операцию как минимум десять раз. Обычно внешняя сталь ковалась дольше и приобретала большее количество слоев. В зависимости от сочетания продольных или поперечных сгибов получался тот или иной тип дамаска с характерной структурой и присущим ему рисунком: (слева масамэ, справа - итамэ).

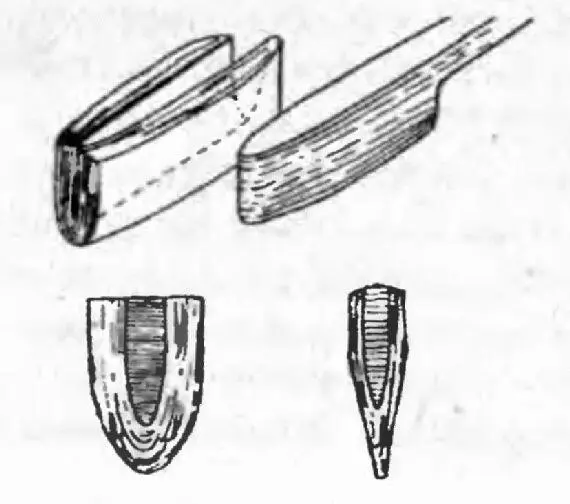

Готовую пластину каваганэ оттягивали несколько шире и длиннее, сгибая пополам вдоль. Из синганэ формировали что-то вроде клина или кораблика, который затем вбивался (разумеется, в нагретом состоянии) в согнутую каваганэ.

Образовавшаяся конструкция сваривалась в одно целое и растягивалась в плоское и длинное подобие клинка со свойственным данной школе и типу меча прогибом. От того, насколько равномерно и качественно произведена оттяжка, зависели боевые характеристики оружия, поэтому данная операция считается чрезвычайно важной. Если между сердечником и покрышкой проникали грязь, окалина, или же по какой-то иной причине слои металла не сваривались друг с другом, то вся предыдущая работа пропадала всуе, а полоса бесповоротно шла в брак. Интуиция мастера сказывалась также в том, что клинок способен менять прогиб во время закалки, и масштаб возможных изменений следовало учитывать заранее.

Следующий этан носит название сиагэ - формообразующая обдирка и грубая шлифовка. Это первая стадия подготовки клинка к термической обработке. Для того чтобы из плоской полосы получить заготовку классического ромбовидного сечения, применялся специальный двуручный струг сэн. По сути, это было что-то вроде рубанка с ножом, изготовленным из обломка бракованного меча или нагинаты и закаленным до высокой твердости, «насухо». Гоняя его вдоль полосы, физически выносливый, опытный мастер добивался своего гораздо быстрее, чем может показаться. Если же он по причине преклонного возраста не мог сам насладиться такой гимнастикой, то работа поручалась жилистому ученику. Важно было не только придать железке правильную, абсолютно симметричную форму, но и обеспечить равномерное уменьшение толщины к острию. От точности соблюдения геометрических параметров зависело, несомненно, самое важное качество боевого клинка - его баланс. Именно развеской настоящее оружие отличается от бутафорского и сувенирного.

Далее поверхность обрабатывалась напильником и начерно шлифовалась на крупнозернистом камне. Это придавало ей некоторую шероховатость, совершенно необходимую при закалке, чтобы глиняное покрытие (см. ниже) держалось крепко. Металлургический анализ показывает, что сталь на этой стадии состоит из смеси перлита и феррита.

Прежде чем приступить к процессу закалки, полосу покрывали особым составом на основе глины, причем на лезвии оставляли тонкий, почти неощутимый слой, а на боковых гранях - толстый. Обмазка клинка называлась цутёки и предназначалась для создания различных скоростей охлаждения металла в воде. При этом режущая, рабочая зона (якиба) приобретала высокую твердость, а основная толща клинка сохраняла некоторую пластичность. Как мы уже знаем, подобный прием с успехом использовали черкесы и дагестанцы при изготовлении кинжалов. Правда, они брали глину в ее природном состоянии, тогда как японцы и здесь остались верны себе - рецептов обмазок известно множество, их ингредиенты и пропорции не очень-то разглашались, а таинство приготовления восхитило бы европейских алхимиков.

От того, насколько тщательно и как нанесено покрытие, напрямую зависел тип узора хамон, присущий данной провинции, школе, мастеру. Незначительные нарушения технологии или неосознанные ошибки приводили к выбраковке практически готового клинка, так как исправить что-либо было уже невозможно. Достаточно сказать, что даже у знаменитых дедушек, признанных «Живым Национальным Сокровищем», едва ли не половина мечей уходит «в отвал» именно на стадии закалки, и заметную долю в печальном списке составляют каверзы глины.

Сама по себе закалка (яки-ирэ) не отличается никакими национальными особенностями. Раскаленный клинок опускают в корыто с водой - и делу конец. Обо всем этом подробно рассказано в соответствующей главе. Считается, что как раз в момент погружения, когда стихия огня борется со стихией воды, дух мастера передается бесчувственной стали, и оружие получает личностные признаки, своего рода душу. Эта субстанция может оказаться добродетельной или злонамеренной - в зависимости от качеств родителя. Известны мечи, несущие мир и спокойствие, но анналы японской истории полны рассказами и о мечах-убийцах, сущих исчадиях ада, постоянно жаждущих крови и приносящих владельцу страдания и гибель. Похожее отношение к оружию встречается у народов малайского архипелага, но об этом разговор особый (см. материал о крисах).

Итак, цутёки (обмазка). Хотя глиняная смесь не включает в себя так уж много компонентов, для ее приготовления нужен солидный опыт и пристальная японская тщательность. Проблема состоит в нежелании покрытия работать согласованно со сталью, то есть проявлять прочность в раскаленном виде и отскакивать после завершения процесса закалки. Самое трудное состоит в приготовлении такой смеси, чтобы она удалялась с клинка посредством легкого постукивания. Один из возможных рецептов выглядит следующим образом:

* 50% огнеупорной глины

* 30% толченого в порошок песка

* 20% щелочи и древесного угля

Назначение песка - препятствовать растрескиванию покрытия при высыхании. Заменой ему может служить смесь толченого кирпича, пемзы (силикат магния), фильтровального порошка и диатомитовой земли. Примечательно, что для клинков разного размера, с различной кривизной и процентным содержанием углерода требуются разные комбинации с привлечением порой вполне экзотических ингредиентов. Щелочь (NaOH) имеет низкую температуру плавления и является связующим звеном, пластификатором для глины на протяжении всего цикла нагрева и охлаждения. В древности использовали смесь из жженой извести, соломенной золы, толченого песчаника «омура» и глины.
