Большие по размеру арбалеты, натягивавшиеся винтовыми механизмами, запечатлел на своих рисунках Леонардо да Винчи в Codex Atlanticus (1505-1510). Устройство, используемое в этих больших арбалетах, было известно в Германии еще в Средние века и называлось Raubpank или Reispankl. Винтовые механизмы разрабатывались для того, чтобы облегчить натяжение арбалета, а не его спуск. Подтверждение сказанному находим на иллюстрациях в рукописном трактате, написанном Мартином Лоффелгольцем из Нюрнберга в 1505 г., другое изображение встречаем на изображении битвы при Уэрте в Мадриде.

У портативных арбалетов, натягиваемых винтом с помощью ручного механизма, стержень размещался в специальном канале внутри ложи и вращался за специальный вороток на его конце. Сохранились несколько изображений ручных арбалетов данной конструкции, например в книге Вальтурия «Военное искусство» 1472 г. (рис. 77). Основным неудобством подобных винтов и ручных воротов была необходимость их разборки перед прицеливанием и сборки перед следующей зарядкой оружия.

Интересную разновидность такого устройства находим в книге Bellifortis. Винтовой стержень пропускался сквозь металлический корпус со специальной разъемной гайкой внутри, наподобие коробки с прицелом. Передняя часть стержня свободно поворачивалась в основании длинного двойного крючка, зацеплявшегося за тетиву лука. С другого конца на винте находилась удобная рукоятка, чтобы поворачивать винт и отводить тетиву в нужное положение.

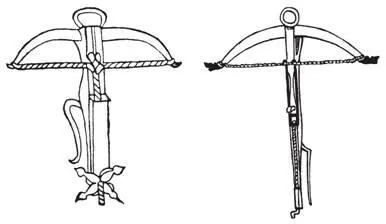

Рис. 77. Завинчивающиеся и ручные арбалеты. Слева: рисунки из книги Вальтурия «Военное искусство». Справа: из книги К. Кизера Bellifortis (ок. 1405)

При выстреле гайка разъединялась, и тетива высвобождалась (рис. 77). При такой конструкции винт почти равнялся луку, который он «обслуживал», и все приспособление получалось достаточно тяжелым для переноски.

Такими устройствами оснащали и небольшие арбалеты (итальянское название – балестрины) с пистолетными рукоятками. Они обычно делались полностью металлическими, а взводились с помощью барашковой головки. В Королевском арсенале в Турине находятся три прекрасных образца такого оружия. Вполне справедливо, что их считали оружием убийц.

Более удобным и портативным приспособлением для взведения арбалета был домкрат с зубчатой рейкой. Кроме того, такая конструкция работала намного быстрее винтовой. Ее действие основано на принципе реечной передачи. К одному концу зубчатой рейки прикреплялся захват для тетивы, а другой конец проходил через металлический корпус, внутри которого находились рабочие шестерни. Чтобы снизить необходимое усилие, обычно применялись две шестерни, маленькая и большая, скрепленные с приводной рукояткой. Устройство прикреплялось к ложе прочной веревочной петлей или двумя хомутами, стянутыми болтами, расположенными на расстоянии 4-6 дюймов.

Как и в случае с другими военными приспособлениями, о происхождении такого устройства нам не известно почти ничего. Само слово представляет собой прямую кальку с французского, в Германии те же устройства называются armbrustwinge, в Швеции – stalbagekran, в Англии XVI в. их называли rack. Современные авторы иногда обозначают их как немецкие лебедки, а в словаре Гея они названы «нюрнбергской зубчаткой». Однако в самом раннем упоминании – списке припасов английской армии, стоявшей в Руане в 1435 г., – употреблено название «галльская зубчатка». Приведем этот отрывок: «…пять инструментов, называемых галльскими зубчатками».

Среди шотландцев, служивших во Франции в 1450 г., названы «зубчаточники». Первые изображения зубчатого натяжителя арбалета появились в XIV в. В рукописном переводе книги Леви La Prima deca in Volgare, датируемом 1373 г., изображен солдат, держащий в руках арбалет с зубчатой планкой, а рукоятка заткнута у него за пояс. В немецкой рукописи Feuerwerke Buch (ок. 1440), хранящейся в лондонском Тауэре, изображен арбалетчик, использующий зубчатку с длинной прямой рукояткой (рис. 78).

На рисунке «Алтарь святого Себастьяна» Ганса Гольбейна-старшего, находящегося в Старой пинакотеке в Мюнхене, изображен арбалетчик, натягивающий лук зубчаткой, рукоятка которой изогнута полукругом (рис. 78). Похожий процесс заряжания лука изображен на алтарной картине «Мученичество святого Себастьяна» (1514), до недавнего времени находившейся в церкви Святой Елизаветы в Марбурге (Пруссия).

Хотя само устройство было довольно тяжелым – его вес колебался между 3 и 6 фунтами, все же это было достаточно быстрое и компактное приспособление, что практически сразу оценили охотники. Оно оказалось достаточно сильным натяжным устройством, поэтому его стали использовать в мощных охотничьих арбалетах, получивших особое распространение в XVI в.

Для более удобной переноски устройство можно было снять с арбалета и привесить к поясу, о чем свидетельствует изображение охотников, отстреливающих птиц, на прекрасной иллюстрации, помещенной в книге П. Креченци De omnibus Agriculturae, изданной в 1548 г. Держащих такие приспособления слуг, помогающих во время охоты, можно увидеть и на картинах таких мастеров, как Лукас Кранах, например, в «Охоте эрцгерцога Фредерика Мудрого на оленя» (1529).

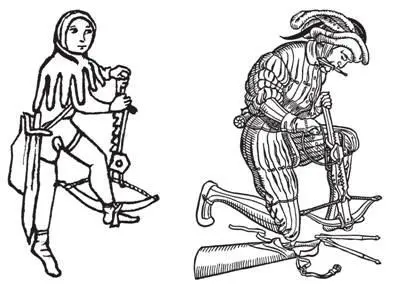

Рис. 78. Натяжители тетивы. Слева: с зубчатой рейкой, XV в. Справа: с изогнутой рукояткой, по рисунку Ганса Гольбейна- старшего, ок. 1516 г. Старая пинакотека, Мюнхен

Предпринимались и попытки упрощения конструкции путем помещения зубчатой рейки внутрь арбалетного ложа или в рукоятку арбалета. На иллюстрации из «Словаря» Гея, выполненной по рисунку из французской рукописи XV в., изображен такой арбалет с оригинальным захватом; для того чтобы повернуть его небольшую рукоятку, требовалось приложить особую силу.

Встречаемся и с другой разновидностью большого стального арбалета, изготовленного лондонским оружейником Г. Делани (ок. 1715-1745) и хранящегося в коллекции маркиза Батца в Лонглите. У него механизм встроен в ложу, а съемная рукоятка вставляется сбоку через специальное отверстие. Кроме того, к спусковому механизму добавлено усовершенствование в виде предохранительной защелки.

Заметим, что современный термин «рычаг козья нога», использован для обозначения устройства, известного в Англии в XVI в. как bender (клещи). Название происходит от французского «козья нога» или «сукина нога». Отмечаются две основные разновидности рычагов: толкающие и тянущие.

В первом случае клещи состояли из деревянного рычага, который с одного конца сгибался крючком и прикреплялся к кольцу на луке, расположенному на месте стремени. Примерно на трети длины на ложе располагался шарнир с коротким рычагом, заканчивавшимся вилкой, которая и цеплялась за тетиву лука. Длинный рычаг соединяли с ним и, поворачивая на шарнире, подтягивали тетиву лука к спусковому механизму. Хотя приспособление устроено очень просто, рычаг позволял преодолеть сопротивление даже достаточно толстой тетивы.
