Брайан Фаган - Археология. В начале

Планы памятников. Планы памятников начинаются от простык контурных, составленный для курганов или мусорный свалок, и кончаются комплексными планами целого города или сложной последовательности строений (Баркер — Barker, 1995). Точные планы очень важны, так как на них фиксируются не только объекты памятника, но и система измерительной сетки до раскопок, которая нужна для установки общей схемы траншей. Компьютерные программы для составления карт, находясы в руках специалистов, значительно облегчили производство точных карт. Так, например, с помощью программы AutoCad Дуглас Гэнн (1994) составил трехмерную карту пуэбло Хомолыови у города Уинслоу, штат Аризона, которое представляет собой более яркую реконструкцию 150-комнатного поселения, чем его двухмерная карта. Компьютерная анимация позволяет любому человеку, незнакомому с памятником, живо представить себе, каким он был в реальности.

Стратиграфические чертежи могут быть выполнены в вертикальной плоскости или же могут быть начертаны аксонометрически с использованием осей. Любой вид стратиграфического чертежа (отчета) весыма сложен, и для его выполнения требуются не только чертежные навыки, но и значительные интерпретационные способности. Сложность фиксации зависит от сложности памятника и от его стратиграфических условий. Часто различные слои обитания или какие-либо геологические явления четко обозначены на стратиграфических разрезах. На иных памятниках слои могут быть намного более сложными и менее выраженными, особенно в условиях сухого климата, когда засушливосты почвы делает цвета блеклыми. Некоторые археологи использовали масштабированные фотографии или изыскательские инструменты для фиксации разрезов, причем последние совершенно необходимы при больших разрезах, таких как разрезы через городские валы.

Трехмерная фиксация. Трехмерная фиксация — это фиксация артефактов и строений во времени и пространстве. Местоположение археологических находок фиксируется относительно сетки памятника. Трехмерная фиксация проводится с помощью электронный устройств или рулетками с отвесом. Она является особенно важной на таких памятниках, где артефакты фиксируются в своем первоначальном положении, или там, где отбираются отдельные периоды в строительстве здания.

Новые технологии позволяют добиватыся большей точности при трехмерной фиксации. Использование теодолитов с лазерными лучами позволяет резко сократиты время фиксации. Многие раскопщики используют устройства и программное обеспечение, позволяющие мгновенно преобразовываты их цифровые фиксации в контурные планы или трехмерные репрезентации. Они могут почти мгновенно вывести на монитор распределения отдельно нанесенных на график артефактов. Такие данные могут использоваться даже при планировании раскопок на следующий дены.

Рытье туннелей редко случается в практике археологических раскопок. Исключением являются такие сооружения, как пирамиды майя, где их историю можно расшифровать лишь с помощью туннелей, так как иначе проникнуть внутрь невозможно. Чрезвычайно дорогой и медленный процесс создания туннелей создает также трудности в интерпретации стратиграфических слоев, которые имеются на каждой стороне траншеи.

Самый протяженный современный туннель использовался для изучения серии последовательных храмов майя, составляющих великий Акрополь в Копане (рис. 9.13) (Фэш — Fash, 1991). В этом месте раскопщики создали туннель в эродированном склоне пирамиды, подточенной протекающей рядом реки Рио Копан. В своей работе они руководствовались расшифрованными символами (глифами) майя, в соответствии с которыми данный политический и религиозный центр относится к периоду от 420 до 820 года н. э. Археологи следовали по древним площадям и другим объектам, погребенным под спрессованным слоем земли и камня. Для создания трехмерных презентаций меняющихся строительных планов они пользовались компьютерными изыскательскими станциями.

У правителей майя имелась страсть увековечивать свои архитектурные достижения и ритуалы, их сопровождавшие, детально продуманными символами. У создателей туннеля имелся ценный ориентир в надписи на ритуальным алтаре под названием «Алтарь Кью», который давал текстовое указание на правящую династию в Копане, обеспечиваемую 16 правителем Якс Пэком. Символы на «Алтаре Кью» говорят о прибытии основателя Киник Як Кьюк Мо в 426 году н. э. и изображают последующих правителей, которые украшали и способствовали росту великого города.

К счастью для археологов, Акрополь является компактным царским районом, что сделало расшифровку последовательности зданий и правителей относительно легкой. В итоге этого проекта были соотнесены отдельные строения с 16 правителями Копана. Самое раннее строение относится к временам правления второго правителя Копана. Вообще же здания делятся на отдельные политические, ритуальные и жилые комплексы. К 540-му году н. э. эти комплексы были объединены в единый Акрополь. Лишь на распутывание сложной истории всех разрушенных зданий потребовались годы туннельных работ и стратиграфического анализа. Сегодня мы знаем, что развитие Акрополя началось с небольшого каменного строения, украшенного яркими фресками. Возможно, это была резиденция самого основателя Киник Як Кьюк Мо. Его последователи изменили ритуальный комплекс до неузнаваемости.

Акрополь Копана является необычной хроникой царской власти и династической политики майя, имевших глубокие и сложные корни духовного мира, открытого при расшифровке символов. Он также является триумфом тщательных раскопок и стратиграфической интерпретации при очень сложных условиях.

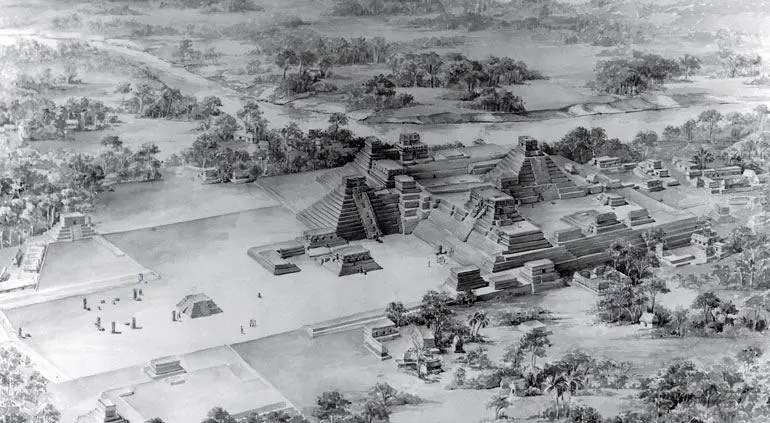

Рис. 9.13. Художественная реконструкция центрального района в Копане, Гондурас, выполненная художником Татьяной Прокуряковой

В основе всего процесса фиксации лежат сетки, единицы, формы и этикетки. Сетки памятника обычно разбиваются с помощью окрашенных кольшков и веревок, растягиваемых над траншеями, если фиксация необходима. При мелкомасштабной фиксации сложных признаков могут использоваться даже более мелкие сетки, которые охватывают всего один квадрат общей сетки.

В пещере Боомплаас в Южной Африке Хилари Дикон использовала точную сетку, которую откладывали с крыши пещеры для фиксации положения маленьких артефактов, объектов и данных по окружающей среде (рис. 9.14). Подобные сетки возводились над местами морских катастроф в Средиземноморье (Бэс — Bass, 1966), хотя лазерная фиксация постепенно вытесняет такие методы. Разным квадратам в сетке и на уровнях памятника присваиваются свои номера. Они позволяют идентифицировать положение находок, так же как и основание для их фиксации. Ярлыки крепятся на каждый пакет или наносятся на саму находку, на них указываются номер квадрата, который также заносится в дневник памятника.
