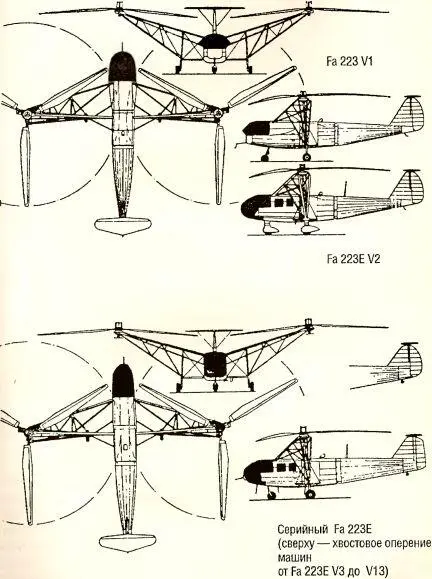

Рис. 127. Вертолеты Fa 223Е.

Шасси и подкосы ферм несущих винтов закрывались обтекателями — эта мера должна была обеспечить увеличение скорости машины до 220 км/ч. Однако испытания второго прототипа так и не состоялись: он погиб в июне 1942 года при налете английской авиации на завод в Дельменхорсте. Та же судьба постигла третью предсерийную машину — Fa 223EV3, которая отличалась от предшественников лишь измененной хвостовой частью, общей для всех выпущенных позднее серийных вертолетов. Кроме того, были уничтожены семь предсерийных машин модификации Е, чье производство началось с января 1942-го.

Результаты испытаний позволили Министерству авиации разместить в фирме «Фокке-Ахгелис» заказ на выпуск 100 машин. Предполагалось создать следующие основные модификации: А — противолодочный вертолет с двумя 250-кг глубинными бомбами; В — разведывательный с фотоаппаратурой в грузовом отсеке; С — поисково-спасательный; D — транспортный и Е — учебно-тренировочный (с двойным управлением). В конце концов было принято решение ограничиться на первых порах выпуском модели Е, которая стала многоцелевой. Все семейство вертолетов получило кодовое обозначение «Drache» («Дракон»).

В ходе испытаний предсерийные машины оснащались двойным управлением, узлами подвески двух 250-кг авиабомб и дополнительного топливного бака, а также установленной в грузовой кабине электролебедкой со спускаемой спасательной капсулой. Снабженная откидной дверцей капсула опускалась через нижний люк кабины. Пилотское кресло в отделении управления располагалось слева, правее впереди на откидном сиденье размещался наблюдатель, который вел огонь из пулемета. Управление осуществлялось ручкой «истребительного» типа, рычагом изменения общего шага винта и педалями. Машины оборудовались радиостанцией. Трехстоечное шасси с управляемым колесом переднего расположения.

Силовая конструкция фюзеляжа набиралась из стальных трубчатых элементов и обшивалась фанерой (двигательный отсек — дюралюминием). В грузовой кабине находились лебедка и спасательная капсула. В задней части кабины размещался протектированный топливный бак емкостью 490 литров, за которым устанавливался двигатель и элементы силовой передачи. Хвостовая балка выполнялась как отдельный элемент конструкции и крепилась к задней стенке двигательного отсека с помощью стальных несущих элементов. Рули высоты — подкосные, верхнего расположения.

Снабженные несколькими подкосами пирамидальные фермы роторов аналогичны примененным на Fa 266V1, винты неперекрывающиеся (размах —12 метров). Головки винтов включали в себя инерционный демпфер, втулку, редуктор, устройство аварийной авторотации (включалось в случае остановки мотора или неполадок в трансмиссии), механизмы изменения общего и циклического шага винта, а также автомат перекоса. Вал трансмиссии сообщал крутящий момент ротору с помощью зубчатых передачи и колеса привода втулки. Головка ротора закрывалась кожухом.

Правый винт вращался по часовой стрелке, левый — против. Лонжерон лопасти выполнялся из конической стальной трубы, к которой крепились деревянные нервюры. Чтобы не просверливать в лонжероне отверстия и таким образом повысить его механическую прочность, нервюры присоединялись к трубе с помощью приклеенных стальных хомутов Управление лопастями осуществлялось с помощью двух тросов, шарнира и тяги.

Взлетный вес Fa 223Е достигал 3860 кг (максимальный — 4315). Вес пустого вертолета составил 3180 кг. Нагрузка на ометаемую площадь —19 кг/кв. м. Габариты: длина — 12,25 метров, высота до втулок винтов — 4,36, размах вращающихся винтов — 24,5 метров (база шасси — 5 метров). Максимальная скорость достигала 176 км/ч на высоте 2000 м, крейсерская — 122 км/ч. Скороподъемность — 4,06 м/с. Потолок 2010 метров. Дальность полета 437 км (с подвесным топливным баком — 700 км).

После налета англичан на Дельменхорст завод «Фокке-Ахгелис» был эвакуирован в Ляйпхайм, где с февраля 1943 года вновь возобновлен выпуск «Драконов». Было выпущено семь Fa 223Е, их испытания наметили на весну. Однако в начале июля 1944 года еще 13 машин, находившихся в процессе сборки, а также одна завершенная (V18) снова были уничтожены очередной ночной бомбежкой. Полностью разрушенным оказался и заводской комплекс. По этой причине многострадальная фирма в конце года была еще раз передислоцирована — в Берлин-Темпельхоф, где Фокке поставили задачу добиться объема выпуска 400 машин в месяц, однако первый вертолет удалось ввести в строй только в феврале 1945 года. После захвата Темпельхофа советскими войсками в их руки попали три готовых Fa 223Е и еще 13 — в различных стадиях сборки.

Оставшиеся вертолеты использовались в качестве транспортного и спасательного средства, причем один из них, VII, провел ряд показательных полетов с перевозкой грузов: фюзеляжей, силовых агрегатов и других элементов конструкции боевых самолетов. Вертолет продемонстрировал способность укладывать грузы на колесные платформы в режиме зависания. В ходе этой деятельности две машины были потеряны в результате аварий: тот же VII был сильно поврежден при попытке эвакуировать двигатель и другие системы завязшего в болоте аварийного бомбардировщика Do 217. На Fa 223V12 планировалось вывезти из места заключения в Абруццких Альпах сверженного итальянского диктатора Муссолини, но неполадки в двигательной установке вынудили руководителя операции Отто Скорцени (Otto Skorzeny) отказаться от использования в этих целях вертолета. Решение оказалось правильным — вскоре машина разбилась в ходе спасательной операции в районе Монблана из-за поломки винта. Экипаж погиб.

Осенью 1944 года два «Дракона» прошли интенсивные испытания на предмет выяснения возможности использования в качестве транспортного средства в условиях высокогорья. Два вертолета были доставлены в Миттельвальде (район Инсбрука, Австрия), где размещалось училище горнострелковых войск. За период испытаний обе машины выполнили в общей сложности 83 взлета и посадки на высоте до 2000 метров над уровнем моря. Fa 223 показали отличные качества: даже в условиях разреженного воздуха они обеспечивали доставку легкой 75-мм горной пушки либо 12 солдат с полным вооружением (четверо размещались в грузовой кабине, еще восемь — на подкосах стоек шасси). В местах, не приспособленных для посадок, вертолеты обеспечивали разгрузку в режиме зависания с использованием электролебедки.

Впоследствии, зимой 1945 года, три из пяти сохранившихся машин направили в 40-ю отдельную транспортную (вертолетную) эскадрилью майора Йозефа Штангля (Josef Stangl), которая базировалась в Мюльдорфе (Бавария). К весне эта единственная вертолетная эскадрилья люфтваффе была переведена в Австрию, где ее машины корректировали огонь артиллерии и занимались военными перевозками. В конечном итоге все «Драконы» попали в руки американцев.
