Михаил Барятинский - Средний танк Pz.IV. «Рабочая лошадка»

В 1942 году фирма Krupp-Gruson разработала конструкцию самоходного орудия с размещением во вращающейся открытой сверху башне 105-мм легкой полевой гаубицы leFH 18/1 с длиной ствола в 28 калибров. Броневая защита колебалась от 10 мм (корма корпуса) до 30 мм (маска орудия, лоб корпуса и башни). Углы наведения гаубицы по вертикали колебались от 0° до +68°. На серийных машинах предполагалось устанавливать 105-мм полевые гаубицы leFH 43.

В данном варианте шасси оснащалось 12-цилиндровым рядным двигателем воздушного охлаждения Maybach HL 90 мощностью 360 л.с. при 2800 об/мин.

«Изюминкой» проекта была возможность довольно быстрого демонтажа башни с помощью смонтированного непосредственно на корпусе машины складного кранового приспособления. В снятом состоянии башня могла перевозиться отдельно от шасси или буксироваться самим шасси на двухколесном прицепе. Буксировка башни производилась за ствол. С точки зрения сегодняшнего дня не совсем понятно, для чего все это было нужно. В послевоенный период подобные решения иногда предлагались для транспортировки танков по воздуху, но в данном случае вряд ли это могло быть причиной — у немцев просто не было самолета, способного поднять 23-тонную боевую машину.

В 1942 году фирма Krupp изготовила три опытных образца самоходной гаубицы, получившей обозначение 10,5 cm leFH 18/1L/28 auf Waffentrager GWIII/IV или «Heuschrecke 10».

He желая оставаться в стороне, фирма Rheinmetall-Borsig разработала конкурентный проект САУ, а завод Deutsche Eisenwerke изготовил прототип, проходивший испытания в 1942 году. Машина была близка по конструкции к крупповской, но оказалась гораздо проще, поскольку никакой демонтаж башни не предусматривался. В качестве вооружения использовалась модифицированная 105 — мм полевая гаубица leFH 18/40, располагавшаяся во вращающейся башне коробчатой формы, также не имевшей крыши. Вертикальная наводка гаубицы осуществлялась в пределах от -10° до +70°.

Ни крупповский, ни рейнметалловский варианты в серийное производство запущены не были.

Из стадии деревянных макетов не вышли и несколько вариантов небронированных самоходных орудий, спроектированных на шасси Geschutzwagen III/IV. Эти машины создавались в рамках концепции Waffentrager — «носитель вооружения» или, что, по-видимому, точнее, «перевозчик вооружения». Были спроектированы две машины: одна — вооруженная 128-мм пушкой К 81 и другая — 150-мм гаубицей sFH 18/1. В обоих случаях орудия размещались на вращающихся платформах, смонтированных на «орудийных шасси».

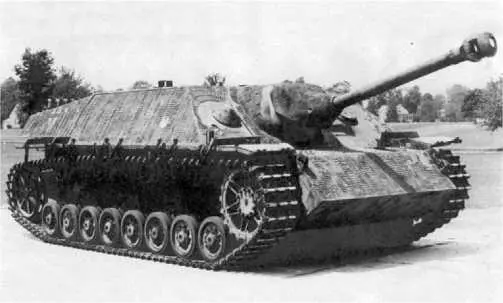

Истребитель танков Jagdpanzer IV. Это машина ранних выпусков с двумя амбразурами в лобовом листе рубки.

В первой половине 1942 года берлинская фирма Alkett — главный производитель штурмовых орудий StuG III — начала осуществление программы модернизации этой весьма удачной самоходки, предусматривавшей вооружение ее более мощным противотанковым орудием. Были разработаны три варианта новой машины с разными пушками, в том числе и с 75-мм с длиной ствола в 70 калибров. Последняя считалась наиболее перспективной. Однако в ходе проектирования выяснилось, что для размещения на шасси StuG III это орудие не годится — слишком велики были его размеры и масса. Значительно лучше для этой цели подходило более грузоподъемное шасси танка Pz.IV. Им и решили воспользоваться.

Модель новой машины, получившей обозначение Sturmgeschutz auf Fahrgestell Pz.Kpfw.IV mit der 7,5 cm KwK 42 L/70, продемонстрировали Гитлеру 2 октября 1942 года. По сравнению с StuG III эта самоходка имела более мощную бронезащиту. Кроме того, пушка устанавливались в рамке, закрепленной в лобовом листе рубки, а не на станке, размещенном на днище корпуса, как у StuG III. Однако на пути новой САУ к серийному производству имелось одно непреодолимое препятствие — 75-мм пушка KwK 42 L/70 еще не была готова. Тем не менее фюрер распорядился не замораживать работы над машиной, а качестве временной меры вооружить ее 75-мм пушкой Рак 39 L/48. Тогда же определили и завод-изготовитель — Vomag в г. Плауен в Саксонии.

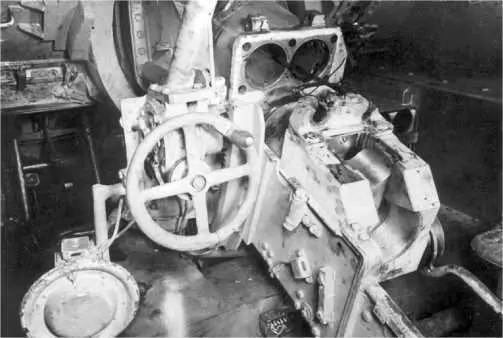

Казенная часть 75-мм пушки. Противооткатные устройства частично разобраны.

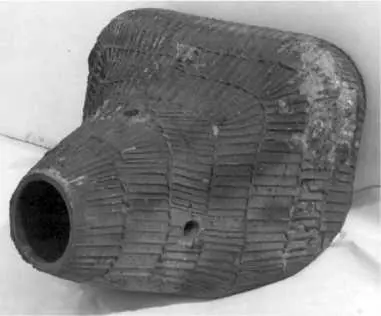

«Свиное рыло» — литая маска пушки.

Jagdpanzer IV.

Деревянный макет САУ в натуральную величину, изготовленный на заводе Vomag, показали Гитлеру 13 мая 1943 года, а 20 октября продемонстрировали первый прототип еще из неброневой стали. В конце года на испытания поступили две полноценных боевых машины, так называемой «нулевой серии». Тогда же название САУ изменили на Jagdpanzer IV (Sd.Kfz. 162).

Характерной особенностью нового истребителя танков была малая высота — всего 1850 мм. Корпус машины сваривался из катаных броневых листов. Лобовой лист корпуса толщиной 60 мм располагался под углом 45°, а лобовой лист рубки такой же толщины — под углом 60° к вертикали. Борта рубки имели толщину 30 мм и наклон 30°. В лобовом листе корпуса в рамке, закрытой массивной литой маской, устанавливалась 75-мм пушка Раk 39 с длиной ствола 48 калибров. По конструкции и баллистике она была идентична пушкам KwK 40 и StuK 40. Вертикальные углы наведения колебались в пределах от -5° до +15°, горизонтальные — по 20° на сторону. Бронебойный снаряд, покидавший ствол орудия с начальной скоростью 790 м/с, на дистанции 1000 м пробивал 88-мм броню, расположенную под углом 30°. Подкалиберный снаряд при начальной скорости 990 м/с на такой же дистанции пробивал броню толщиной 97 мм. Боекомплект пушки состоял из 79 выстрелов.

Оригинальным образом было размещено дополнительное вооружение. Слева и справа от пушки в лобовом листе корпуса имелись амбразуры, закрывавшиеся сдвижными конусообразными литыми крышками. В правой устанавливался пулемет MG 34 или MG 42, а через левую можно было вести огонь из пистолета-пулемета МР 40 или штурмовой винтовки МР 44. Боекомплект пулемета состоял из 1200 патронов, уложенных в восемь коробок по 150 патронов в каждой.

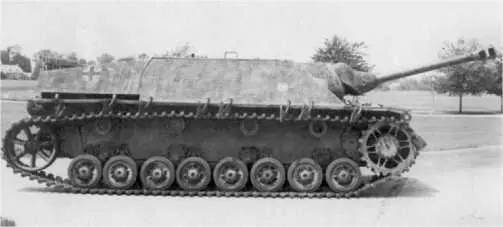

Для противотанковой САУ Jagdpanzer IV был характерен низкий силуэт что давало ей преимущество в бою.

Для обеспечения большей скрытности при стрельбе со ствола пушки большинства Jagdpanzer IV свинчивали дульный тормоз.
