Семен Федосеев - Первые германские танки. «Тевтонский ответ»

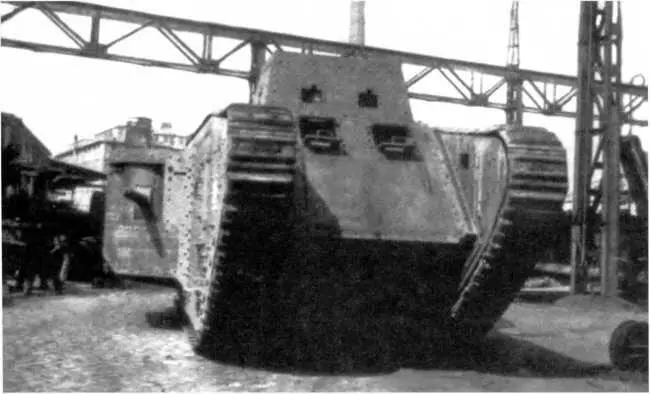

Taнк A7VU, собранный на заводе «Стеффенс унд Нолле», июнь 1918 г.

При постройке прототипа использовали узлы и агрегаты шасси A7V № 524. Переделанное шасси планировалось получить для испытаний к 1 сентября 1917 г. Двигатели и трансмиссия заняли заднюю часть корпуса. Места водителя и командира были перенесены вперед, к лобовому листу корпуса. Среднюю часть корпуса заняла верхняя боевая рубка с установками под пулеметы. По бокам от двигателей, т. е. ближе к кормовой части корпуса, симметрично располагались спонсоны. Боевое отделение, таким образом, было разделено на три отсека — два смещенных назад спонсона и боевая рубка. Верхняя броне-рубка позволяла, кроме того, улучшить наблюдение экипажа за полем боя — подобно средней рубке на британском Mk V. Для наблюдения использовались также смотровые лючки по бортам отделения управления. Корпус A7VU в продольном сечении приобрел форму ромба, более угловатую, нежели у британских прототипов. Бронелисты здесь также крепились клепкой на стальном каркасе. Толщина брони ограничивалась 20 мм. Но, несмотря на это, а также на уменьшение экипажа более чем вдвое, масса танка, по сравнению с A7V возросла на 10 т — до 40 т. Защищенность передней проекции увеличивалась за счет наклона верхнего лобового листа корпуса под углом 50° к вертикали. В крыше и задней наклонной стенке корпуса выполнялась вентиляционная решетка с жалюзями. Ниже решетки крепилась бронированная коробка. По бокам ее устанавливались буксирные крюки. В каждом спонсоне устанавливались 57-мм пушка «Максим-Норденфельд» и 7,92-мм пулемет MG.08. позади нее. Тумбовая установка пушки была, собственно, разработана для A7VU, но здесь угол наведения в горизонтальной плоскости (в отличие от A7V) достигал 110°. Работа артиллериста в A7VU была удобнее, чем в спонсонах британских танков, но зато и сами спонсоны были крупнее. Установки пулеметов были аналогичны A7V. углы горизонтального обстрела — 45° в бортовых установках и несколько меньше в кормовых.

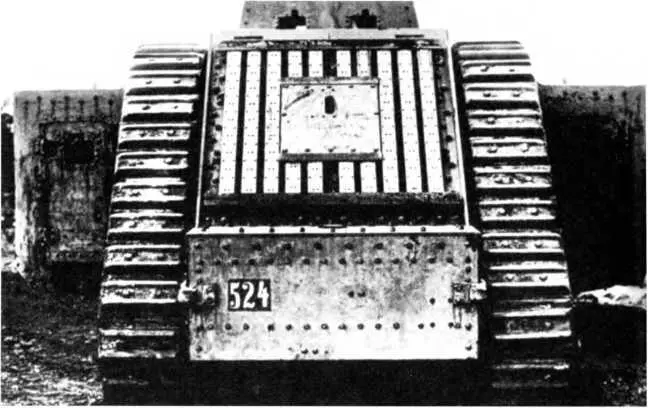

Taнк A7VU, вид с кормы. Обратим внимание на номер шасси, решетку радиатора и лючок с амбразурой.

Еще один-два пулемета могли устанавливаться в бортовых амбразурах впереди спонсонов (под рубкой), в шести амбразурах рубки или в лобовом листе. Кроме того, экипаж мог через лючки вести огонь из личного оружия. Каждый спонсон, как и у британских прототипов, имел в задней стенке дверь с наружными петлями. Двигательная установка включала те же агрегаты, что и у A7V, в целом теми же были и органы управления, которыми пользовался водитель, изменились только их тяги, поскольку водитель теперь сидел не сверху, а далеко впереди двигателей. Тяги управления, как и топливные баки, располагались между днищем корпуса и полом отделений управления и боевого. Выхлопные трубы с глушителями выведены на крышу корпуса. Гусеничный ход был собран вокруг больших коробчатых конструкций по бортам. Подвеска в отличие от британских прототипов была упругой и, в общем, повторяла блокированную подвеску A7V с ходовыми тележками на пяти сдвоенных опорных катках каждая, подвешенных на цилиндрических винтовых пружинах. Но тут к ходовым тележкам добавились группы катков, жестко закрепленных на стенках гусеничного хода против восходящей и нисходящей ветвей гусеницы для предотвращения их смятия или спадания — пять катков на передней наклонной части бортового короба и два в задней. Ведущие колеса — заднего расположения, сплошные. Значительно поднятые над фунтом направляющие колеса снабжены винтовыми механизмами регулирования натяжения гусениц. Переделанное шасси с новым корпусом испытали на опытном поле завода «Даймлер». К июню 1918 г. танк был собран на заводе «Стеффенс унд Нолле» в Берлин-Темпельхоф. Первые ходовые испытания опытного образца прошли 25 июня.

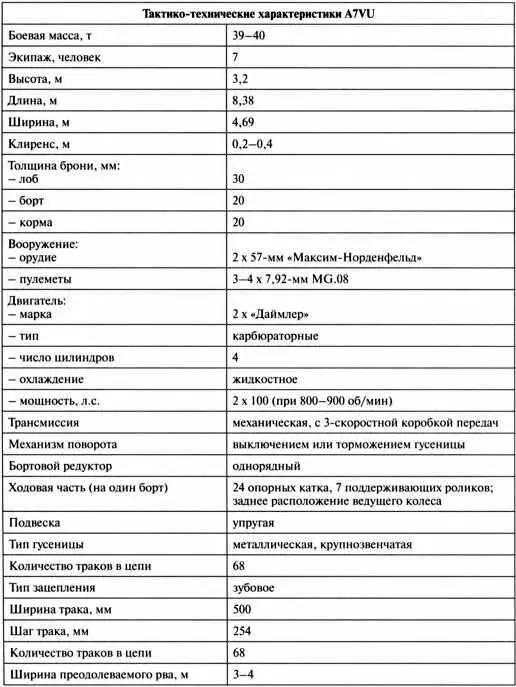

Тактико-технические характеристики A7VU.

По сравнению с британскими тяжелыми «ромбовидными» танками, A7VU имел ряд преимуществ: лучшую бронезащиту, упругую подвеску, лучший обзор и более удобные рабочие места для экипажа. Однако масса его оказалась слишком велика, а сопротивление движению на 40 % выше, чем у A7V. Крупные низко посаженные спонсоны не способствовали проходимости — танк оказывался очень широким, при небольшом крене спонсон «цеплял» грунт. «Глядя на это громоздкое многотонное сооружение, — вспоминал о танке А. Хорьх, — я горько сожалел, что все работы по его созданию велись в такой спешке». 12 сентября Ставка распорядилась прекратить работы по проекту, единственный опытный экземпляр был разобран. Сохранились чертежи проектов других вариантов A7VU:

— A7VU-2 — модификация A7VU с дополнительными пулеметными установками в корме корпуса и в кормовых дверях спонсонов;

— A7VU-3 без выступающей рубки и с уменьшенными спонсонами, в которых ставились только пулеметы, орудийная установка размещалась в корпусе, справа от места водителя;

— A7VU-4 — A7VU с уменьшенными пушечными спонсонами и рубкой (в рубке было только 4 амбразуры под пулеметы). Но «в железе» такие танки не строились.

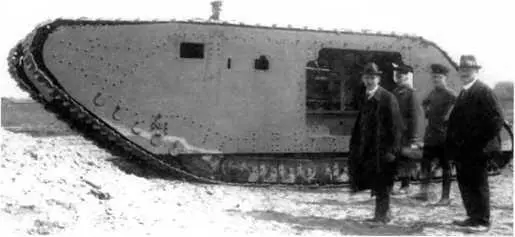

Собранный корпус танка A7VU на перекомпонованном шасси A7V № 524. Испытательный полигон «Даймлер-Моторен-Гезельшафт» в Берлин-Мариенфельд. В проеме, предназначенном для монтажа спонсона, можно увидеть силовую установку танка.

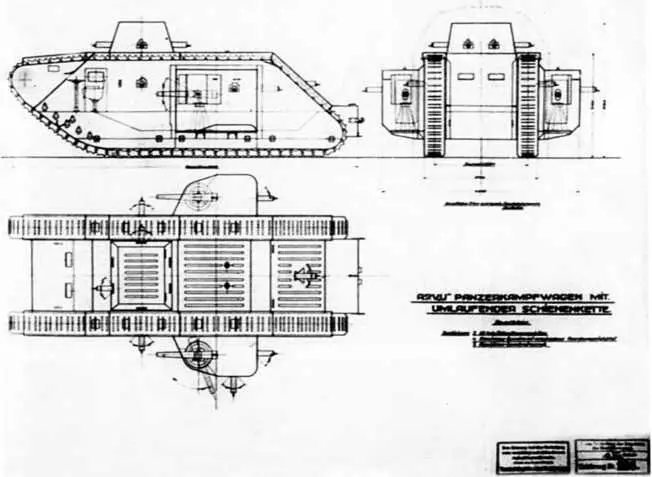

Эскизный проект танка A7VU-2. Обратим внимание на сектора обстрела вооружения танка.

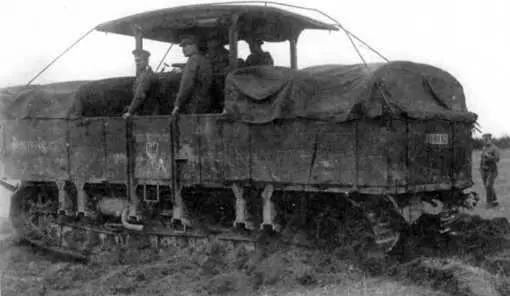

Трактор-транспортер A7V Uberlandwagen с регистрационным номером, соответствующим 3-й германской армии. На машине установлены скобы для отклонения проводов, груз на обеих частях платформы укрыт брезентом.

Из 100 шасси A7V только 22 использовали для постройки серийных танков, причем с двух шасси бронекорпуса и вооружение были вскоре сняты, одно шасси использовано при постройке опытного A7VU. Но и шасси, не использованные для танков, нашли применение на фронте. Эти машины, условно называемые Oberlandwagen (можно перевести как «машина для дальних поездок», хотя упоминается также и обозначение Gelandewagen — «машина повышенной проходимости»), обычно называют «тракторами», хотя точнее будет отнести их к разряду гусеничных транспортеров. Грузоподъемность составляла 8-10 т, усилие на буксирном крюке — до 15 тс. Большую часть кузова машины занимала грузовая платформа, огороженная откидными деревянными бортами. Борта могли наращиваться, машина возила с собой брезентовый тент для укрытия грузов. Передний и задний края платформы также далеко выдавались за гусеничный обвод (при перевозке груза это должно было сильно снижать проходимость), а посередине ее возвышалась крытая рубка с двигательным отсеком и кабиной водителя, причем по бокам от рубки на платформе оставались проходы. Рубка имела жесткую крышу и двустворчатые двери по обоим бортам. Дабы при движении по дорогам машина не обрывала телеграфные и электрические провода или экипаж не попал под оборванный провод, вдоль бортов крепились дугообразные скобы. На машину могли устанавливаться прожекторы — по одному под платформой спереди и сзади и два поворотных под потолком рубки.
