Михаил Барятинский - Т-72. Уральская броня против НАТО

Корпус Т-90 по конструкции идентичен корпусу Т-72Б. Он сварной, со штампованным днищем. Верхняя лобовая деталь — многослойная, со встроенной динамической зашитой.

Опытный танк «объект 188» во время испытаний в районе г. Дорогобуж Смоленской области. 1989 год.

Танк Т-90 на полигоне в Кубинке. На бортах этого танка установлено по четыре блока динамической защиты.

Башня — литая, в лобовой части на курсовых углах до 35° влево и вправо от продольной оси танка имеет комбинированную броню. Лобовая часть и крыша башни также прикрыты динамической защитой. В ее лобовой части смонтированы семь блоков и один контейнер КДЗ, еще 20 блоков установлены на крыше башни. Прямоугольные стальные экраны с элементами встроенной динамической защиты устанавливаются и на бортовые резинотканевые экраны.

Встроенная динамическая зашита обеспечивает значительное повышение противоснарядной стойкости танка. Она прикрывает более 50 % наружной поверхности лобовых деталей, бортов и крыши корпуса и башни и обеспечивает снижение бронепробиваемости кумулятивных боеприпасов на 50–60 %, а бронебойно-подкалиберных снарядов на 20 %.

С целью противорадиационной защиты членов экипажа корпус и башня машины в районах их рабочих мест прикрыты подбоем из водородосодержащего полимера с добавками лития, бора и свинца. Место механика-водителя дополнительно прикрыто надбоем из того же материала.

Основным вооружением танка является 125-мм гладкоствольная пушка 2А46М-4. С пушкой спарен 7,62-мм пулемет ПКТ (или ПКТМ). На командирской башенке смонтирована защитно-пулеметная установка с дистанционным электромеханическим управлением. В ней применен 12,7-мм пулемет НСВТ-12,7 или 6П49 КОРД. Боекомплект танка Т-90 состоит из 42 артвыстрелов, 2000 патронов к спаренному и 300 патронов к зенитному пулеметам.

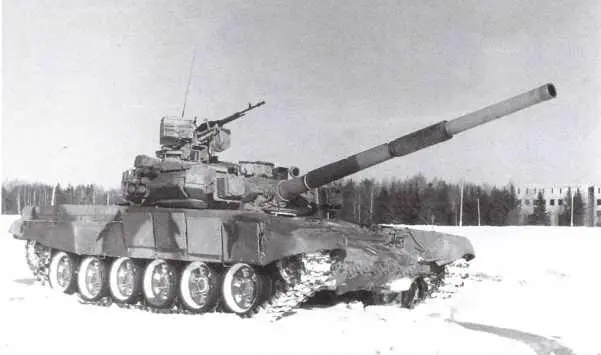

Серийный танк Т-90 во время правительственного показа. Кубинка, 31 августа 1995 года.

Установленный на Т-90 комплекс управления огнем 1А45Т «Иртыш» обеспечивает наводчику ведение эффективного прицельного огня днем и ночью с места и в движении из пушки и спаренного пулемета, а совместно с аппаратурой комплекса управляемого вооружения — стрельбу управляемыми пакетами. В состав комплекса 1А45Т входят: автоматизированная система управления огнем 1А42; ночной прицельный комплекс ТО 1-К01 с ночным прицелом ТПН 4-49 «Буран ПА» или тепловизионный комплекс Т01-П02Т «Агава-2»; прицельно-наблюдательный комплекс командира ПНК-4С. В свою очередь автоматизированная СУО 1А42 включает в себя стабилизатор вооружения 2Э42-4 «Жасмин» и информационно-вычислительный дневной прицельный комплекс 1А43, состоящий из лазерного прицела-дальномера/прибора наведения 1Г46, баллистического вычислителя 1В528-1, блока переключателей и комплекта автоматических датчиков условий стрельбы (крена оси цапф пушки, ветра, скорости танка и курсового угла относительно цели). Прицельный комплекс автоматически учитывает и вводит поправки на изменение дальности до цели, углы прицеливания и боковые упреждения, на боковую составляющую скорости ветра, угол крена оси цапф пушки, температуры заряда и воздуха, износ канала ствола и тип снаряда.

На танке Т-90 установили комплекс управляемого вооружения (КУВ) 9К119 «Рефлекс», аналогичный применяемому на танке Т-80У. КУВ «Рефлекс» имеет полуавтоматическую систему управления с телеориентированием ракеты в лазерном луче. Комплекс 9К119 обеспечивает стрельбу по неподвижным и движущимся со скоростями до 70 км/ч целям на дальностях 100-5000 м при скорости танка до 30 км/ч. Это выгодно отличает его от КУВ 9К120, установленного на танке Т-72Б, который мог вести стрельбу ракетами только с места и с коротких остановок.

Выстрел ЗУБК20 комплекса «Рефлекс» состоит из управляемой ракеты 9МП9М и метательного устройства. Ракета 9М119М состоит из отсека управления, маршевого двигателя, боевой части, хвостового отсека и поддона. Аппаратура, размещенная в отсеке управления, преобразует электрические сигналы, поступающие с приемника измерительной системы координат, связанной с танком, в исполнительную и преобразование этих сигналов в механическое перемещение рулей. Рули раскрываются автоматически после вылета ракеты из ствола пушки.

На Т-90 установлен комплекс оптико-электронного подавления ТШУ-1-7 «Штора-1».

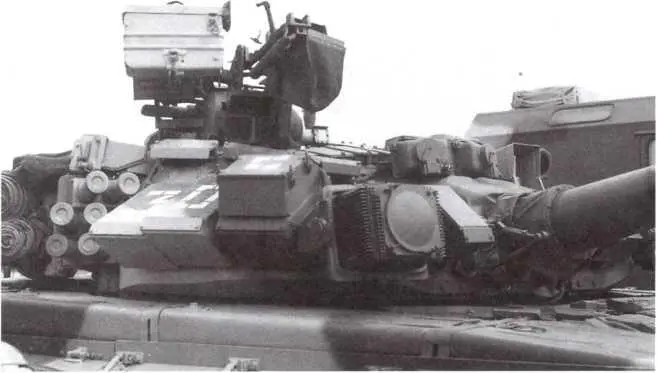

Башня Т-90 крупным планом. Над стволом пушки установлены приемные головки обнаружения лазерного излучения, а справа от пушки — правый осветитель системы оптико-электронного подавления «Штора-1».

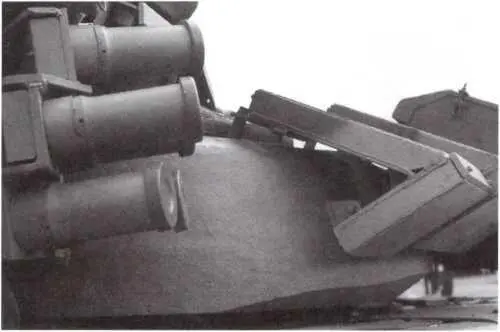

На этом снимке хорошо видна установка блоков динамической защиты на башне и угол наклона дымовых гранатометов.

Этот комплекс в 3–4 раза снижает вероятность прицельного попадания в танк ПТУР с полуавтоматической системой наведения, а также создает помехи системам управления оружием противника с лазерным целеуказанием и лазерным дальномером. Комплекс состоит из станции оптико-электронного подавления (СОЭП), системы постановки завес (СПЗ) и системы управления. СОЭП состоит из двух осветителей ОТШУ-1-7, установленных в передней части башни и излучающих закодированный ИК-сигнал, препятствующий точному наведению ПТУР противника. СПЗ регистрирует облучение танка лазером противника, определяет направление на источник облучения, выбирает один из двенадцати гранатометов, установленных на башне для постановки аэрозольных завес, выдает электрический сигнал, пропорциональный углу, на который необходимо довернуть башню с гранатометами, и вырабатывает команду на отстрел гранаты, образующей аэрозольную завесу на удалении 55 м от танка. Таким образом обеспечивается защита от противотанковых боеприпасов противника с лазерным наведением.

В СПЗ применены пусковые установки системы 902В «Туча», из которых возможен отстрел не только аэрозолеобразующих гранат ЗД17, но и дымовых фанат ЗД6.

Как и Т-72Б, танк Т-90 оборудован системой защиты от напалма «Сода», системой ППО ЗЭЦ13-1 «Иней», встроенным оборудованием самоокапывания и т. д.

На Т-90 установлен 12-цилиндровый многотопливный V-образный дизель жидкостного охлаждения В-84МС мощностью 840 л.с. при 2000 об/мин. На танках последних выпусков устанавливается двигатель В-92С2 мощностью 1000 л.с. При 2000 об/мин. Этот двигатель, созданный ОАО «Челябинский тракторный завод», на 74,6 % унифицирован с двигателями В-46-6 и В-84МС.
