Михаил Барятинский - Т-72. Уральская броня против НАТО

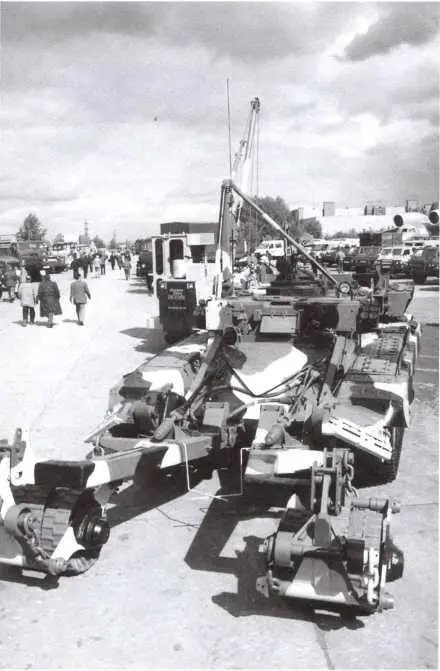

Боевая машина разминирования БМР-З «КОРТ-Б» на выставке ВТТВ «Омск-99». Машина оборудована колейным минным тралом КМТ-7.

Модернизированная боевая машина разминирования БМР-ЗМ. Нижний Тагил, 2000 год.

Машина имеет навесной катково-ножевой трал КМТ-7, платформу для размещения груза до 5 т, кран-стрелу с ручной лебедкой грузподъемностью до 2,5 т, устройство для самоокапывания, а также передатчик помех для нейтрализации мин с радиовзрывателями и ночные пассивные очки.

БМР-З оснащена системой жизнеобеспечения. Необходимый запас воды, продовольствия, устройства для разогрева пищи, термоэлектрические и микроклиматические установки, индивидуальные санитарные приспособления позволяют экипажу находиться в закрытой машине двое суток.

В ходе дальнейшей модернизации, суть которой заключалась в замене базы на шасси танка Т-90 и улучшении условий обитаемости экипажа, была создана БМР-ЗМ. Машина производится ФГУП «ПО „Уралвагонзавод“», а минные тралы к ней — ОАО «ФНПЦ „Станкомаш“» (г. Челябинск).

Конструктивно БМР-ЗМ представляет собой шасси танка Т-90 с усиленной противоминной защитой и установленными на нем рубкой, грузовой платформой (грузоподъемность 5 т) для тралов, грузоподъемным средством, встроенной системой управления тралящим оборудованием и зенитно-пулеметной установкой с 12,7-мм пулеметом НСВТ-12,7 или КОРД. Рубка с командирской башенкой сварена из катаных броневых листов, оснащена люками и смотровыми приборами. За рубкой находится грузовая платформа для транспортировки секций каткового трала. На рубке и передней части корпуса установлены контейнеры динамической защиты. Для маскировки и постановки дымовых завес имеется система дымопуска 902В «Туча». В боевом отделении машины предусмотрено размещение трех саперов, придаваемых для дообследования местности и сооружений.

БМР-ЗМ обеспечивает проделывание проходов в минных полях для танков, БМП, БТР и других машин, ширина гусениц (колес) и межгусеничное (межколесное) расстояние которых примерно равно танковому. В минных полях из противогусеничных мин нажимного действия машина проделывает две колеи шириной 80–87 см каждая, а между ними остается непротраленная полоса шириной 162 см. В минных полях из противоднищевых мин с контактными взрывателями БМР-ЗМ проделывает сплошной проход шириной 3,2 м, в полях из противоднишевых мин с магнитными взрывателями — сплошной проход шириной 6–7 м.

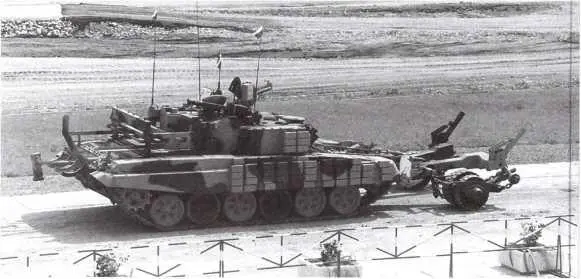

БМР-ЗМ с колейным минным тралом КМТ-7 с электромагнитной приставкой ЭМТ. В отличие от БМР-3 модернизированная машина оснащена комплексом динамической защиты.

Танковый мостоукладчик МТУ-90 разработан в омском КБТМ на базе танка Т-90. Он предназначен для наведения однопролетного металлического моста грузоподьемностью 50 т через препятствия шириной до 24 м. Наведение моста осуществляется экипажем без выхода из машины.

Мостововая конструкция оригинальной системы — тройные ножницы. Для наводки моста машина выдвигается к преграде, с помощью гидропривода опирает аутригер на землю, раскладывает конструкцию моста и накладывает ее на препятствие. Затем базовая машина в качестве контрольной нагрузки преодолевает мост. Устанавливать мост на препятствие машина может как на суходоле, так и находясь под водой на глубине до 2,8 м. Снимать мост с препятствия машина может с исходного или противоположного берега.

Длина моста 26 м, ширина 3,3 м, ширина колеи моста 1,25 м. Допускаемое превышение (принижение) противоположного берега препятствия до 3,5 м. Время наводки (снятия) моста 2–2,5 мин. Экипаж 2 человека.

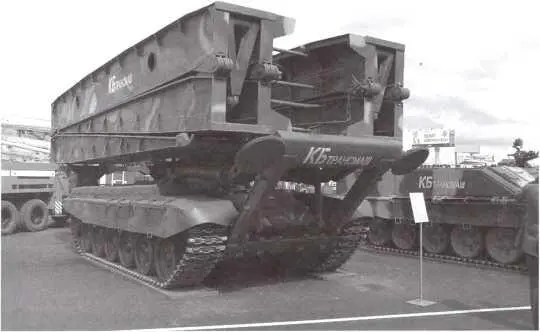

Танковый мостоукладчик МТУ-90.

Реактивная огнеметная система залпового огня ТОС-1 («объект 634») была разработана в конце 1970-х годов на базе шасси танка Т-72А. Головным исполнителем разработки базового шасси являлось конструкторское бюро под руководством А.А. Морова в Омске. Пусковая установка была спроектирована на Мотовилихинском заводе в г. Пермь.

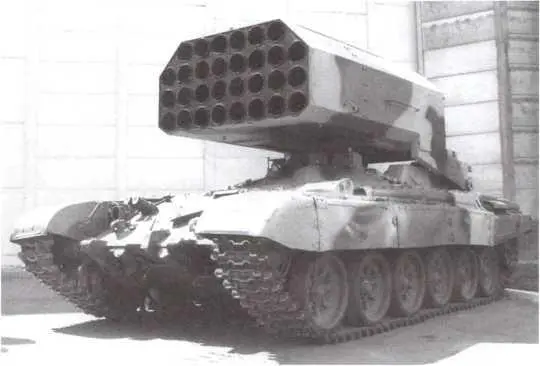

Тяжелая огнеметная система ТОС-1 «Буратино».

Из его ворот в свое время вышли реактивные системы залпового огня «Град», «Ураган» и «Смерч». Машина была изготовлена небольшой партией, поступала на вооружение химических войск и применялась в боевых действиях в Афганистане.

В состав системы ТОС-1 входили: боевая машина, неуправляемые реактивные снаряды (НУPC) и транспортно-заряжающая машина (ТЗМ).

Боевая машина представляет собой 30-ствольную пусковую установку, смонтированную на шасси танка Т-72. Она состоит из шасси, поворотной платформы с качающейся частью пусковой установки, силовых следящих приводов и системы управления огнем. Экипаж машины состоит из трех человек.

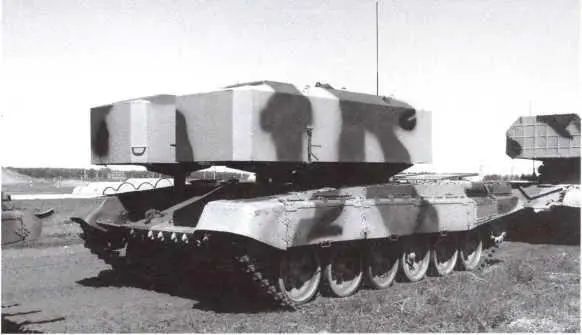

Новая транспортно-заряжающая машина для ТОС-1 выполнена на шасси танка Т-72.

Качающаяся часть пусковой установки имеет 30 направляющих труб для 220-мм неуправляемых реактивных снарядов, установленных в общем корпусе с люлькой, через ось цапф она соединяется с рычагами поворотной платформы. Наведение пусковой установки на цель в горизонтальной и вертикальной плоскостях производится силовыми следящими приводами.

Система управления огнем состоит из прицела, лазерного (квантового) дальномера, баллистического вычислителя и датчика крена.

Неуправляемый реактивный снаряд состоит из головной части с наполнителем и взрывателем и ракетной части на твердом топливе. Масса огнесмеси в одном снаряде — 45–50 кг. Диапазон дальности стрельбы составляет 600—3500 м. Время схода реактивных снарядов при стрельбе полным залпом не превышает 15 с.

Транспортно-заряжаюшая машина предназначена для транспортировки НУРС, заряжания и разряжания пусковой установки. ТЗМ выполнена на шасси грузового автомобиля повышенной проходимости и имеет погрузочно-разгрузочное устройство.

Реактивная система залпового огня ТОС-1 предназначалась для поражения живой силы противника, расположенной на открытой местности и в сооружениях, а также вывода из строя легкобронированной техники и транспортных средств. Каждая ракета калибра 220 мм оснащена ОДБЧ (объемно-детонируюшей боевой частью). В отличие от ракет систем залпового огня большую часть длины реактивного снаряда ТОС занимает боевая часть, а не двигатель — стрелять на десяток километров нет нужды. Огонь может вестись одиночными выстрелами, «дуплетом» из двух стволов и серией с интервалом между выстрелами в четверть секунды. Разрушительная мощь ракет «Буратино» поражает воображение — кирпичные постройки скрываются в облаке дыма и пламени, напоминающем маленький ядерный гриб, а когда дым рассеивается, взору предстают только дымящиеся руины. О том, что остается от засевшего в укреплениях противника, можно только догадываться.
