Химические взрывателиимеют ампулу со специальной жидкостью и устройство, которое раздавливает ампулу при надавливании на головку взрывателя. Жидкость, попав на воспламенительный состав, вызывает его реакцию, сопровождаемую вспышкой, от которой взрываются капсюль-детонатор и промежуточный детонатор.

Работа химических взрывателей зависит от температуры окружающей среды. Низкие температуры могут привести к замедлению реакции, что увеличивает ошибку по времени срабатывания взрывателя.

В конструкцию взрывателей электрического типа, кроме электродетонатора, входят источник тока (батарея, аккумулятор), провода и замыкатель.

В отличие от взрывателей, применяемых в контактных минах, взрыватели неконтактных мин не требуют для срабатывания непосредственного соприкосновения с ними. В этих взрывателях широко используются достижения радиотехники, акустики и теплотехники. Движение танка, автомобиля, поезда сопровождается рядом физических явлений — шумом мотора, колебанием грунта, изменением магнитного поля Земли, которые могут быть использованы для воздействия на неконтактный взрыватель.

При создании неконтактных взрывателей используется опыт применения в годы Великой Отечественной войны морских мин с такими взрывателями. Все неконтактные взрыватели, как правило, электрического типа; основной частью их являются, например, замыкатели вибрационного, магнитного, акустического, индукционного типа.

Корпусслужит для размещения в нем заряда ВВ и объединения мины в единую конструкцию. Кроме того, в противопехотных осколочных минах корпус имеет и боевое назначение. При взрыве этих мин корпус дробится на множество мелких осколков, которые, разлетаясь в стороны, наносят поражение.

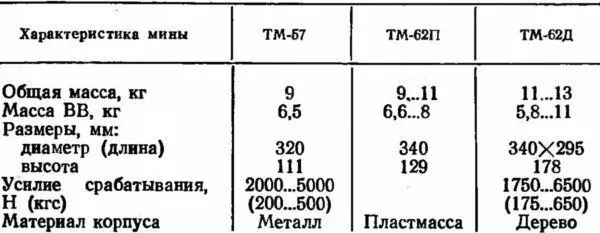

Противотанковые миныпредназначаются для минирования местности против танков и другой подвижной наземной военной техники противника. Они делятся на противогусеничные, противоднищевые и противобортовые. Основные тактико-технические характеристики противогусеничных мин приведены в табл. 1.

Противотанковая мина ТМ-57 (рис. 10) противогусеничная. Она состоит из металлического корпуса с нажимной крышкой, заряда ВВ и взрывателя.

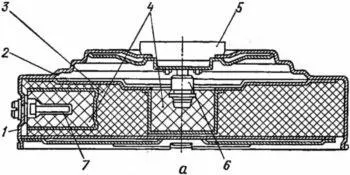

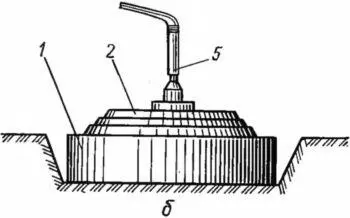

Рис. 10 . Противотанковая мина ТМ-57:

а— с взрывателем МВЗ-57; б— с взрывателем МВШ-57; 1 — корпус; 2 — крышка; 3 — заряд ВВ; 4 — промежуточные детонаторы; 5 — взрыватель; 6 — запал МД-10; 7 — запальное гнездо бокового промежуточного детонатора.

Может применяться с взрывателем нажимного действия МВЗ-57 или штыревым МВШ-57. Взрыватель МВЗ-57 применяется при установке мины с помощью минного заградителя или вертолета. Перевод его в боевое положение производится нажатием кнопки. Механизм замедления взрывателя обеспечивает автоматический перевод его из безопасного положения в боевое через 40…70 с.

Взрыватель МВШ-57 применяется для придания мине взрывоустойчивости при воздействии ударной волны взрыва.

Для установки мины ТМ-57 вручную необходимо отрыть лунку, соответствующую размерам мины, установить в нее мину, перевести взрыватель в боевое положение и затем замаскировать мину. Взрыватель МВШ-57 ввинчивают в мину непосредственно на месте установки.

Мину устанавливают в лунку так, чтобы крышка мины в твердом грунте возвышалась на 2…3 см над поверхностью грунта (рис. 11), а в мягком грунте была заподлицо с поверхностью земли.

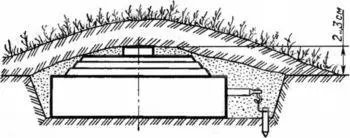

Рис. 11 . Мина ТМ-57, установленная в грунт в неизвлекаемое положение, с взрывателем МУВ.

Если грунт имеет травянистый покров (дерн), то его подрезают с трех сторон на глубину 5…8 см, завертывают в сторону противника и после установки мины укладывают на свое место. На болотистых участках под мину подкладывают доску.

В зимних условиях мины устанавливают на поверхность грунта под снег, а при толщине снега свыше 40 см — на уплотненный снег и маскируют слоем снега толщиной 10…15 см.

Общий принцип действия мины ТМ-57: при наезде танка (не менее чем на 1/3 диаметра мины) ее крышка сминается и опускается вниз вместе с взрывателем. Запал взрывателя упирается в перегородку мины над промежуточным детонатором. При дальнейшем смятии нажимной крышки срабатывает ударный механизм, ударник которого накалывает запал типа МД, вызывая его взрыв; от взрыва запала срабатывает мина.

Противотанковая мина серии ТМ-62 противогусеничная. В зависимости от применяемого материала она состоит из пластмассового (ТМ-62П), металлического (ТМ-62М), тканевого (ТМ-62Т) или деревянного (ТМ-62Д) корпуса, заряда ВВ, промежуточного детонатора и взрывателя (рис. 12).

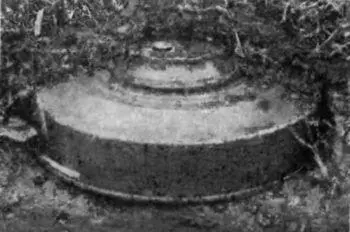

Рис. 12 . Общий вид мины ТМ-62М, установленной в грунт.

Мина применяется при установке минных полей вручную и с помощью средств механизации минирования. Принцип действия и способ установки мины ТМ-62 те же, что и мины ТМ-57.

Снимать и обезвреживать ранее установленные противотанковые мины следует в таком порядке. Проверить, не установлена ли мина в неизвлекаемое положение; затем осторожно, не нажимая на крышку мины, удалить маскировочный слой, вывинтить взрыватель и установить его в безопасное положение, вынуть мину из лунки. Если мина установлена на неизвлекаемость, то ее сдергивают кошкой с расстояния 25…30 м или уничтожают накладным зарядом ВВ.

Противопехотныемины предназначены для минирования местности против живой силы противника.

По поражающему действию они подразделяются на фугасныеи осколочные, по принципу приведения в действие — на мины нажимногоили натяжногодействия.

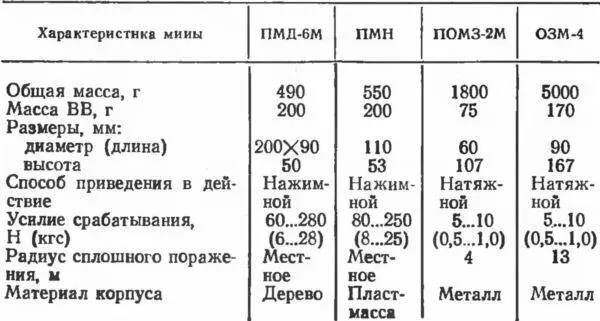

Основные тактико-технические характеристики противопехотных мин приведены в табл. 2.

Большинство противопехотных мин применяется о взрывателями МУВ (см. рис. 9) и МУВ-2. Взрыватель МУВ-2 отличается от МУВ тем, что имеет металлоэлемент — пластинку из мягкого металла, которая может удерживать ударник во взведенном положении не менее 2,5 мин после удаления предохранительной чеки.
