Например, если в настоящее время проверяющий энергослужбу предприятия представитель Ростехнадзора (Госпожнадзора, Госсанэпидстанции и др.) может прийти с произвольным набором многочисленных требований, то после завершения работы над техническими регламентами он сможет появиться только с одним документом (техническим регламентом), в котором исчерпывающим образом изложены все требования к данной сфере деятельности.

Технические регламенты устанавливают минимально необходимые требования, обеспечивающие безопасность практически во всех сферах деятельности, в том числе:

безопасность излучений;

взрывобезопасность;

механическую безопасность;

пожарную безопасность;

промышленную безопасность;

электрическую безопасность;

электромагнитную совместимость для обеспечения безопасности работы приборов и оборудования; единство измерений и др.

Согласно ФЗ о техническом регулировании технические регламенты должны быть разработаны и приняты за семилетний переходный период (с 2003 по 2009 гг.).

Требования технических регламентов, в том числе требования к терминологии, должны быть исчерпывающими. В связи с этим возникает проблема упорядочения терминов и определений, применяемых в действующих нормах и правилах работы в электроустановках. В настоящее время имеют место не только разночтения между отдельными нормативными документами, но и существенные расхождения в терминах и определениях с ГОСТ, а в ряде случаев и применение терминологии, запрещенной этими стандартами. Например, термин «защитное зануление», введенный в 7-м издании ПУЭ, запрещен ГОСТ 12.1.009-76 «Электробезопасность. Термины и определения» и помечен как «ндп» – недопустимый.

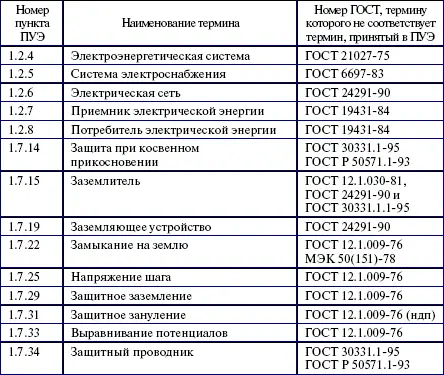

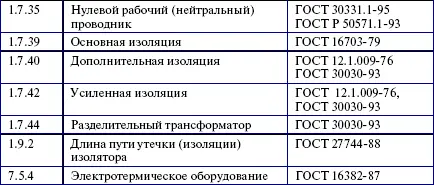

Таблица 5.3

Наименование терминов, определения которых в ПУЭ и ГОСТ различаются между собой

В табл. 5.3 приведены примеры расхождений терминов, применяемых в 7-м издании ПУЭ, со стандартизированными.

В некоторых случаях различия в терминологии настолько велики, что при их сравнении создается впечатление, будто речь идет о разных предметах (объектах, установках). Например, термин шинопровод по ПУЭ (п. 2.2.3) трактуется как «Комплектный токопровод напряжением до 1 кВ переменного и до 1,5 кВ постоянного тока серийного изготовления, поставляемый в виде секций, ответвительных устройств, поддерживающих конструкций и элементов крепления».

Тот же термин по ГОСТ 14695-80 определяется иначе: «Токоведущие элементы, расположенные в металлической оболочке, служащие для соединения главных цепей составных частей КТП в соответствии с электрической схемой соединения и конструктивным исполнением КТП».

То же касается и других терминов, в т. ч.:

кабельная линия (ПУЭ, п.2.3.2 и ГОСТ 24291-90);

воздушная линия электропередачи (ПТЭЭП и ГОСТ 24291-90);

электрическая сеть (ПТЭЭП и ГОСТ 24291-90) и др.

Для таких разночтений не может служить основанием мнение некоторых специалистов в области электроэнергетики, что терминология в нормах и правилах работы в электроустановках более «профессиональная» по сравнению со стандартизированной.

В этом смысле нормы ГОСТ являются приоритетными по сравнению с ведомственными нормативами и правилами, а поэтому они обязательны для применения во всех видах документации, учебных пособиях, научно-технической и справочной литературе.

Подобные расхождения не только усложняют понимание терминов, но и вызывают сложности, например, при выборе способа выполнения заземления в электроустановках, при определении отличий между уравниванием потенциалов и выравниванием потенциалов, между потерей напряжения и падением напряжения и т. п., что, в свою очередь, способствует повышению уровня электротравматизма.

Более того, не только в нормативно-технических документах, но и в технической литературе многие авторы начинают материал с перечня терминов и определений, зачастую отличающихся от стандартизированных, что усугубляет проблему их правильного понимания.

По характеру терминологических разночтений в области электроэнергетики и последствиям, к которым они могут привести, их можно разделить на следующие три группы.

1 группа – разночтения, которые носят общий характер, не влияют на технико-экономическую эффективность работы электроустановок, не представляют собой опасности возникновения аварийных ситуаций в электроустановках и не создают угрозы для жизни и здоровья людей. К этой группе можно отнести следующие термины, по которым имеют место разночтения:

электроустановка, электрооборудование, электрическая сеть, электроэнергетическая система, воздушная линия электропередачи, кабельная линия, источник электрической энергии, абонент энергоснабжающей организации и т. д.

Кроме того, при пользовании терминами этой группы специалисты испытывают трудности в определении следующих понятий:

электрическая сеть и электрическая цепь;

приемник электрической энергии и потребитель электрической энергии;

электротехническое устройство и электротехническое изделие и др.

2 группа – разночтения, которые влияют на технико-экономическую эффективность работы электроустановок, но не создают угрозы для жизни и здоровья людей. К этой группе можно отнести следующие термины:

потеря напряжения и падение напряжения; качество электрической энергии и ПКЭ;

потребляемая мощность – присоединенная мощность – подводимая мощность – установленная мощность – мощность на валу электродвигателя – полезная мощность;

тариф на электрическую энергию, баланс электроэнергии и др.

3-я группа – разночтения, представляющие собой угрозу возникновения аварийной ситуации в электроустановках, а также опасность для жизни и здоровья людей. К этой группе можно отнести следующие термины:

выравнивание потенциалов и уравнивание потенциалов; блокировка и блокирование; заземление, защитное заземление и зануление; разделительный трансформатор, разделяющий трансформатор и согласующий трансформатор;

ток на землю, ток замыкания на землю, ток утечки, ток нулевой последовательности;

напряжение относительно земли, напряжение прикосновения, напряжение шага, напряжение смещения нейтрали;

защитная изоляция и защитное изолирование;

зона влияния электрического поля и зона растекания тока на землю и др.

Расхождения в терминологии в нормативно-технических документах и ГОСТ в принципе недопустимы.
