Переключения в электроустановке разрешается выполнять оперативному персоналу, знающему ее схему, расположение оборудования и устройств РЗА, обученному правилам выполнения операций с коммутационными аппаратами и ясно представляющему последовательность переключений, прошедшему проверку знаний ПТЭ, правил безопасности и инструкций. Допуск к оперативной работе разрешается после дублирования на рабочем месте.

Список работников, допущенных к проведению переключений (с указанием, на каких электроустановках), а также список лиц административно-технического персонала, контролирующих выполнение переключений, утверждается руководителем предприятия (организации).

Список работников, имеющих право ведения оперативных переговоров, утверждается ответственным за электрохозяйство и передается энергоснабжающей организации и субабонентам.

В соответствии с ПТЭЭП в программах и бланках переключений, которые являются оперативными документами, должны быть установлены порядок и последовательность операций при проведении переключений в схемах электрических соединений электроустановок и цепях РЗА.

Программы переключений (типовые программы) должны применять руководители оперативного персонала при производстве переключений в электроустановках разных уровней управления и разных энергообъектов. Работникам, непосредственно выполняющим переключения, разрешается применять программы переключений соответствующего диспетчера, дополненные бланками переключений.

В электроустановках напряжением выше 1000 В переключения проводятся:

без бланков переключений – при простых переключениях и при наличии действующих блокировочных устройств, исключающих неправильные операции с разъединителями и заземляющими ножами в процессе всех переключений;

по бланку переключений – при отсутствии блокировочных устройств или их неисправности, а также при сложных переключениях.

Без бланков, но с последующей записью в оперативном журнале, проводятся переключения при ликвидации аварий.

В электроустановках напряжением до 1000 В переключения проводятся без составления бланков, но с записью в оперативном журнале.

При переключениях в электроустановках ПТЭЭП требуют соблюдать следующий порядок:

работник, получивший задание на переключения, обязан повторить его, записать в оперативный журнал и установить по оперативной схеме или схеме-макету порядок предстоящих операций, составить, если требуется, бланк переключений. Переговоры оперативного персонала должны быть предельно краткими и ясными;

если переключения выполняют два работника, то тот, кто получил распоряжение, обязан разъяснить по оперативной схеме соединений второму работнику, участвующему в переключениях, порядок и последовательность предстоящих операций;

при возникновении сомнений в правильности выполнения переключений их следует прекратить и проверить требуемую последовательность по оперативной схеме соединений;

после выполнения задания на переключения следует сделать запись об этом в оперативном журнале.

Оперативному персоналу, непосредственно выполняющему переключения, запрещается самовольно выводить из работы блокировки.

В соответствии с требованиями ПУЭ все РУ должны быть оборудованы оперативной блокировкой неправильных действий при переключениях в электроустановках, предназначенной для предотвращения неправильных действий с разъединителями, заземляющими ножами, отделителями и короткозамыкателями.

Оперативная блокировка должна исключать:

подачу напряжения разъединителем на участок электрической схемы, заземленной включенным заземлителем (заземляющим ножом), а также на участок электрической схемы, отделенной от включенных заземлителей только выключателем;

включение заземлителя на участке схемы, не отделенном разъединителем от других участков, которые могут быть как под напряжением, так и без напряжения;

отключение и включение разъединителем токов нагрузки.

Оперативная блокировка должна обеспечивать в схеме с последовательным соединением разъединителя с отделителем включение ненагруженного трансформатора разъединителем, а отключение – отделителем.

Деблокирование разрешается только после проверки на месте отключенного положения выключателя и выяснения причины отказа блокировки по разрешению и под руководством работников, уполномоченных на это письменным распоряжением ответственного за электрохозяйство потребителя.

При переключениях в электроустановках практически всегда имеют место операции по наложению и снятию переносных заземлений. Оперативный персонал, производящий операции с переносными заземлениями, должен выполнять следующие положения инструкции.

Переносные заземления должны нумероваться сквозной для всей электроустановки нумерацией и храниться в определенных, отведенных для этой цели местах, нумерация которых должна соответствовать номеру, имеющемуся на переносном заземлении.

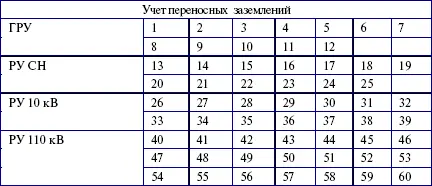

Для экономии времени на записи при сдаче дежурства рекомендуется пользоваться специальным штампом учета переносных заземлений, проставляемым в оперативным журнале, например, как показано в табл. 6.2.

Таблица 6.2

Штамп учета переносных заземлений и запись о местах их нахождения

Заземления №№ 1, 2 – в ремонте.

Заземление № 40 установлено в ячейке 15 на КЛ5.

При выводе оборудования в ремонт и его заземлении первыми включаются стационарные заземляющие ножи, а затем (при необходимости) накладываются переносные заземления. При вводе оборудования в работу после ремонта сначала снимаются и размещаются в местах хранения все переносные заземления, а потом уже отключаются стационарные заземляющие ножи.

Бланк переключений заполняет дежурный, получивший распоряжение на их проведение. Бланк подписывают оба работника, проводивших переключения. Контролирующим при выполнении переключений является старший по должности. Ответственность за правильность переключений во всех случаях возлагается на обоих работников, выполнявших операции.

Отключение и включение под напряжение и в работу присоединения, имеющего в своей цепи выключатель, должны выполняться с помощью выключателя.

Разрешается отключение и включение отделителями, разъединителями, разъемными контактами соединений КРУ (КРУН):

нейтралей силовых трансформаторов напряжением 110–220 кВ;

заземляющих дугогасящих реакторов напряжением 6-35 кВ при отсутствии в сети замыкания на землю;

намагничивающего тока силовых трансформаторов напряжением 6-220 кВ;
