Иоланда Гевара - Том 38. Измерение мира. Календари, меры длины и математика

Стереографическая проекция.

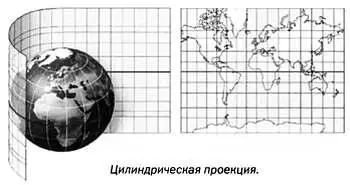

В цилиндрической проекции поверхность земного шара проецируется на цилиндр, касающийся его в точке, лежащей на экваторе. Полученная карта отличается малыми искажениями возле экватора и огромными искажениями в приполярных областях. Эта проекция сохраняет углы, но не площади — они увеличиваются по мере удаления от экватора и приближения к любому из двух полюсов.

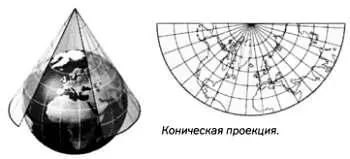

В конической проекции точки земного шара проецируются на конус, при этом в качестве фокуса выбирается один из полюсов. Приполярные области в этой проекции искажаются, но полушарие, в котором расположен полюс, выбранный в качестве фокуса, будет изображено с высокой точностью. На карте, построенной в конической проекции, искажения вдоль параллели касания невелики и возрастают по мере удаления от нее.

Арабы переняли у греков значительную часть культурного багажа, но в том, что касалось картографии и задач определения местоположения, были практичнее греков: они пересматривали и исправляли картографические данные по мере исследования новых земель. В конце XIII века крупные центры картографии находились в Средиземноморье — в Генуе, Венеции и Пальма-де-Мальорке, где изготавливались морские карты, а исследования носили ярко выраженный прикладной характер. С появлением компаса в Европе при создании морских карт стали применяться расчеты, связывавшие координаты корабля с расстояниями до различных портов.

Эти карты, в которых основное внимание уделялось морским путям, называются портуланами. В них отражены форма побережий, береговой рельеф, устья рек, направления ветров и так далее. В XIV–XV веках было изготовлено значительное количество таких карт.

Лучший из портуланов, изготовленный на Мальорке, — «Каталанский атлас» Авраама Крескеса1375 года. На иллюстрации изображена копия этой карты, выполненная в XIX веке.

XVI век стал вершиной мореплавания: менее чем за 100 лет было открыто столько новых земель, что площадь известного мира удвоилась. Карты Земли совершенствовались, и впервые удалось получить прямое доказательство сферической формы Земли: Фернан Магеллан(1480–1521) и Хуан Себастьян Элькано(1476–1526) совершили кругосветное путешествие. И вскоре вновь встал вопрос об измерении земного шара.

* * *

ПЕРВОЕ ПРЯМОЕ ДОКАЗАТЕЛЬСТВО СФЕРИЧЕСКОЙ ФОРМЫ ЗЕМЛИ

Первое кругосветное путешествие (1519–1522), ставшее прямым доказательством сферической формы Земли, начал Фернан Магеллан, а закончил Хуан Себастьян Элькано. Магеллан возглавил экспедицию из пяти кораблей, которые отправились в плавание из города Санлукарде-Баррамеда в испанской провинции Кадис 20 сентября 1519 года. Мореплаватель пересек Атлантику и достиг побережья Бразилии близ Рио-де-Жанейро. Затем он проследовал в направлении реки Ла-Плата и далее на юг, к Патагонии. Там Магеллан открыл пролив, который теперь носит его имя, и провел по нему свои корабли. Его команде пришлось перенести много невзгод, но экспедиция пересекла Тихий океан, открыла остров Гуам в архипелаге Марианские острова и в марте 1521 года достигла Филиппин. Там же, на Филиппинах, 27 апреля 1521 года Фернан Магеллан скончался. После его смерти экспедицию возглавил Хуан Себастьян Элькано. Отправившись в путь от Молуккских островов, он пересек Индийский океан, обогнул Африку и прибыл в Санлукар-де-Баррамеда 6 сентября 1522 года на корабле «Виктория». Так завершилось первое кругосветное путешествие.

* * *

В 1669–1670 годах французский астроном аббат Жан Пикар стал первым, кому удалось вычислить размер Земли с достаточно высокой точностью. Для этого он применил принципы триангуляции и воспользовался методом лейденского астронома, математика и профессора Виллеброрда Снелла(1580–1626) . Снелл спланировал и провел измерения в 1615 году, а в 1617 году описал свои методы в книге Eratosthenes Batavus («Голландский Эратосфен»), заложив тем самым основы геодезии. Его метод измерения окружности Земли заключался в определении длины дуги меридиана посредством триангуляции.

С точки зрения геометрии триангуляция заключается в использовании треугольников и их тригонометрических свойств для вычисления неизвестных параметров (сторон и углов) на основе известных. В геодезии триангуляцией называется метод, позволяющий определить размеры Земли, покрыв ее поверхность сетью смежных треугольников. Измерения при триангуляции начинаются с грамотного выбора вершин треугольника и определения точной длины одной из сторон треугольника.

Далее из вершин этой стороны производятся измерения углов треугольника. Полученный треугольник станет первым в сети треугольников, которая в конечном итоге охватит дугу меридиана.

Гениальный писатель Жюль Верн(1828–1905) в своем романе «Приключения троих русских и троих англичан в Южной Африке» четко описывает последовательность действий при триангуляции:

«Чтобы лучше понять, что представляет собой геодезическая операция, называемая триангуляцией, позаимствуем следующие геометрические построения из учебника «Новые уроки космографии» г-на А. Гарсе, преподавателя математики лицея Генриха IV. С помощью прилагаемого здесь рисунка эта любопытная процедура будет легко понята:

«Пусть АВ — меридиан, длину которого требуется найти. Тщательно измеряем основание (базис) АС , идущий от оконечности А меридиана до первой позиции С . Затем по обеим сторонам этого меридиана избираем дополнительные позиции D, E, F, G, Н, I и так далее, каждая из которых позволяет видеть соседнюю позицию, и измеряем с помощью теодолита углы каждого из треугольников ACD, CDE, EDF и так далее, которые они образуют между собой. Эта первая операция позволяет определить параметры различных треугольников, ибо в первом известна длина АС и углы и можно вычислить сторону CD ; во втором — сторона CD и углы, и легко подсчитывается сторона DE ; в третьем — известна сторона DE и углы и можно получить сторону EF и так далее. Затем определяем наклон меридиана относительно основания АС , для чего измеряем угол MAC . Таким образом, в треугольнике ACM известны сторона АС и прилегающие к ней углы и можно вычислить первый отрезок AM меридиана. Аналогично вычисляются угол М и сторона СМ ; таким образом, в треугольнике MDN оказывается известной сторона DM = CD — СМ и прилегающие к ней углы, и можно подсчитать второй отрезок MN меридиана, угол N и сторону DN . Таким образом, в треугольнике NEP становится известна сторона EN = DE — DN и прилегающие к ней углы и можно определить третий отрезок NP меридиана, и так далее. Понятно, что таким образом получается по частям общая длина оси АВ » [3] Перевод В. Исакова . .
