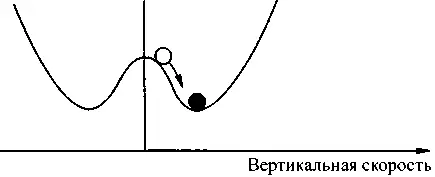

Рис. 4.16. Разница температур верхнего и нижнего слоев жидкости растет, а вместе с ней растет и скорость движения жидкости. В нашем механическом аналоге это означает, что шар оказывается в состоянии неустойчивого равновесия

Когда же цилиндрические ячейки наконец стабилизируются, скорость их вращения достигает своего устойчивого конечного значения и не может расти дальше. Теперь шар из нашей модели находится в точке равновесия на поверхности опрокинутой чаши. Сопоставив обе ситуации, мы получим картину изменения скорости движения ячеек, представленную на рис. 4.17.

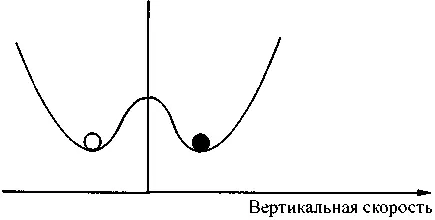

Рис. 4.17. Скорость движения жидкости не может расти до бесконечности; неустойчивое равновесие шара с рис. 4.16 наконец стабилизируется, и шар снова оказывается в состоянии покоя

Поскольку направления вращения ячеек слева направо и справа налево равнозначны и равновероятны, картина должна быть симметричной, т.е. для скорости действительна схема, изображенная на рис. 4.18.

Рис. 4.18. Нарушение симметрии: шар может занять лишь одно из двух совершенно равнозначных положений. Для жидкости это означает, что цилиндрические ячейки могут двигаться либо слева направо, либо справа налево

Таким образом, здесь вновь имеет место уже обсуждавшееся ранее нарушение симметрии. Шар, положение которого символизирует скорость вращения ячеек, может, в принципе, занять любое из двух положений, однако только одно из них, что и нарушает симметрию в данном случае. Нарушение симметрии происходит и тогда, когда жидкость совершает свой выбор в пользу одного типа движения — единственного варианта среди практически бесконечного числа возможных. Примером тому может послужить поведение жидкости, помещенной в сосуд круглой формы. В этом случае ориентация осей ячеек в горизонтальной плоскости может быть любой; определяется она флуктуацией на микроскопическом уровне. Однако можно задать эту ориентацию и искусственным путем — к примеру, нагревая снизу определенный участок жидкости. На рис. 4.19 показан результат такого нагревания, смоделированного на компьютере.

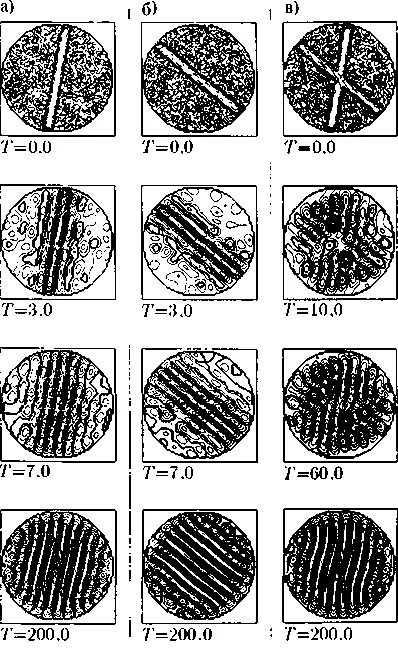

Рис. 4.19. Результаты компьютерного моделирования: образование ячеистых структур и нагреваемой снизу жидкости, помещенной в сосуд, дно которого имеет форму круга. Разница между температурами верхнею и нижнего слоев жидкости подобрана так, что становится возможным возникновение ячеек. Если направление горизонтальной оси ячейки задано изначально, то с течением времени жидкости удастся создать систему ячеек, соответствующую этому образцу. В средней колонке показан аналогичный случай, но здесь заданный образец был сориентирован иначе. В правой колонке ситуация изменена: заданы два образца, один из которых несколько «сильнее» другого. В результате конкурентной борьбы именно он побеждает, и в жидкости образуется система ячеек, соответствующая этому образцу

В иных физических условиях искусственное воздействие может привести не только к конкурентной борьбе между различными ячейками, вследствие которой в конечном итоге победит одна из ячеек, но и к тому, что несколько по-разному сориентированных ячеек создадут каждая свою систему, и системы эти смогут сосуществовать в пределах одного сосуда. Известнейший пример такого сосуществования представлен на рис. 4.20.

Рис. 4.20. Гексагональная ячеистая структура, напоминающая пчелиные соты: в центре каждой ячейки жидкость движется вверх, а по краям — вниз

Ячеистые структуры различной конфигурации при этом «опираются» друг на друга, что приводит к взаимной стабилизации; нечто похожее можно наблюдать в треножниках, когда друг на друга опираются три шеста, что дает в итоге весьма устойчивую конструкцию (рис. 4.21).

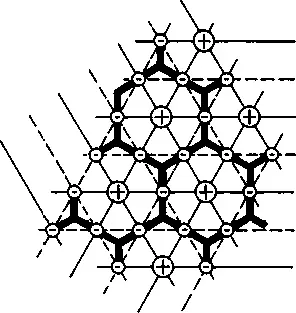

Рис. 4.21. Схематическое изображение процесса перегруппировки ячеек, сориентированных различным образом, в результате которого образуется гексагональная ячеистая система, показанная на рис. 4.20. Знаки «плюс» символизируют движение жидкости вверх, а знаки «минус» — вниз. Сплошной и штриховой линиями показаны границы соответствующих цилиндрических ячеек: вдоль первых жидкость поднимается вверх, вдоль вторых — опускается вниз. Жирной линией даны границы возникающих при этом гексагональных ячеек, вдоль которых жидкость движется вниз

Если суммировать движение отдельных ячеек — а сделать это непросто, — то конечным результатом окажется конфигурация, напоминающая пчелиные соты, и потому называемая «гексагональной». По центру каждой из таких сот жидкость поднимается вверх, а по краям опускается вниз. Если, к примеру, нагреть снизу лыжную мазь в круглой баночке, то возникнет именно гексагональная ячеистая структура.

Этот пример показывает, насколько широким оказывается в данном случае спектр понятия «жидкость». Собственно, здесь можно говорить даже о вулканической лаве, которая, застывая, образует шестигранные блоки. В соленых озерах, нагреваемых снизу теплом земных недр, порой выкристаллизовываются пластины соли в виде более или менее шестиугольных ячеистых образований. На рис. 4.22 представлен именно такой образец, заселенный бактериальной культурой красного цвета.

Рис. 4.22. Шестиугольные (гексагональные) соляные образования. Образен со дна пересохшего соленого озера в восточной Африке

На поверхности Солнца астрономы наблюдают структуры, называемые пятнами или гранулами. Можно предположить, что и они обязаны своим возникновением описанному выше феномену (рис. 4.23).

Рис. 4.23. Пятна на Солнце

При дальнейшем нагревании жидкости из нашего примера гексагональная структура будет вытеснена цилиндрическими ячейками, т. е. вместо картины, представленной на рис. 4.20, в жидкости возникнет движение, схема которого показана на рис. 4.6. Математический анализ (подробности которого мы вынуждены, естественно, опустить) допускает отчасти забавное, но все же наводящее на размышления объяснение. Под влиянием изменившихся условий между тремя начальными конфигурациями, стабилизировавшими друг друга ради создания гексагональной структуры, возникает конкурентная борьба; в результате опять-таки случайной флуктуации в этой борьбе побеждает только одна из конфигураций. Именно она начинает
